Redukcijska brtva, metrička 13 | 20,7 | 25

morepic-1

morepic-2

Redukcijska brtva, metrička

Brt. art. 2029569 | EAN 4012195360636

Brt. art. / Tip	2029569 / 107CR VM 25

Mjera D1	13 mm

Mjera D2	20,7 mm

Prikladno za metričku dimenziju navoja	25

Opis proizvoda

Opis proizvoda

Reducira područje brtvljenja D kabelske uvodnice V-TEC VM i V-TEC VM L

Tehnički podaci

Tehnički podaci

bez halogena	ne
Boja	crno
Debljina	10,5 mm
Dimenzija	M25
Izvedba	ostalo
Materijal	Mješavina kaučuka
Mjera D1	13 mm

Mjera D2	20,7 mm
Mjera H	10,5 mm
Nepropusno područje D, maks.	13 mm
Nepropusno područje D, min.	6 mm
Prikladno za metričku dimenziju navoja	25
Unutarnji promjer	13 mm
Vanjski promjer	20,7 mm

Svi tipovi

Svi tipovi

Tip	Mjera D1	Mjera D2	Prikladno za metričku dimenziju navoja	Brt. art.	Količina	Min. pak.
107CR VM 25	13 mm	20,7 mm	25	2029569	Komada	50 Komada

Preuzimanja

Podatkovni list 107CR VM 25 / 2029569 , 0.18MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU izjava o sukladnosti EU izjava o sukladnosti ,

Preuzmi

EU izjava o sukladnosti EU izjava o sukladnosti ,

Preuzmi

REACH Izjava o sukladnosti 107CR VM 25 / 2029569 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti 107CR VM 25 / 2029569 , 0.12MB , pdf

Preuzmi

Upute za montažu Upute za montažu V-TEC VM.. ..x.. , 2.00MB , pdf

Preuzmi

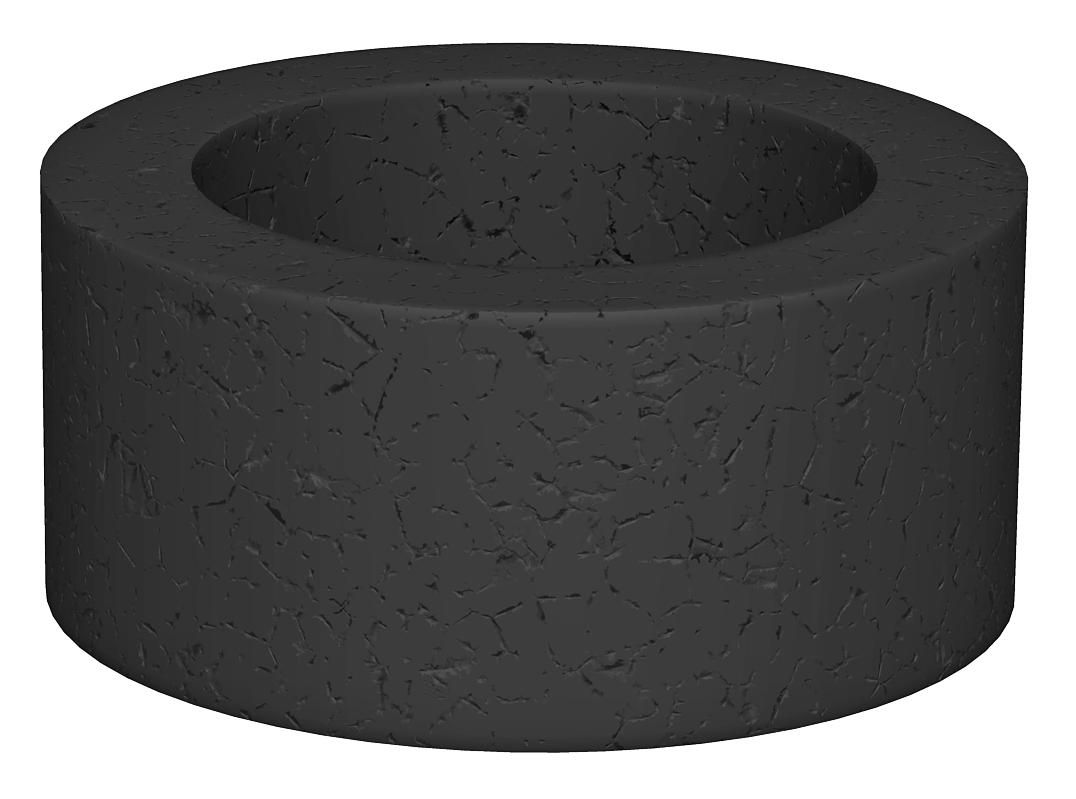

Grafički prikaz proizvoda 107CR VM 25 / 2029569, 50.81 kB, jpg

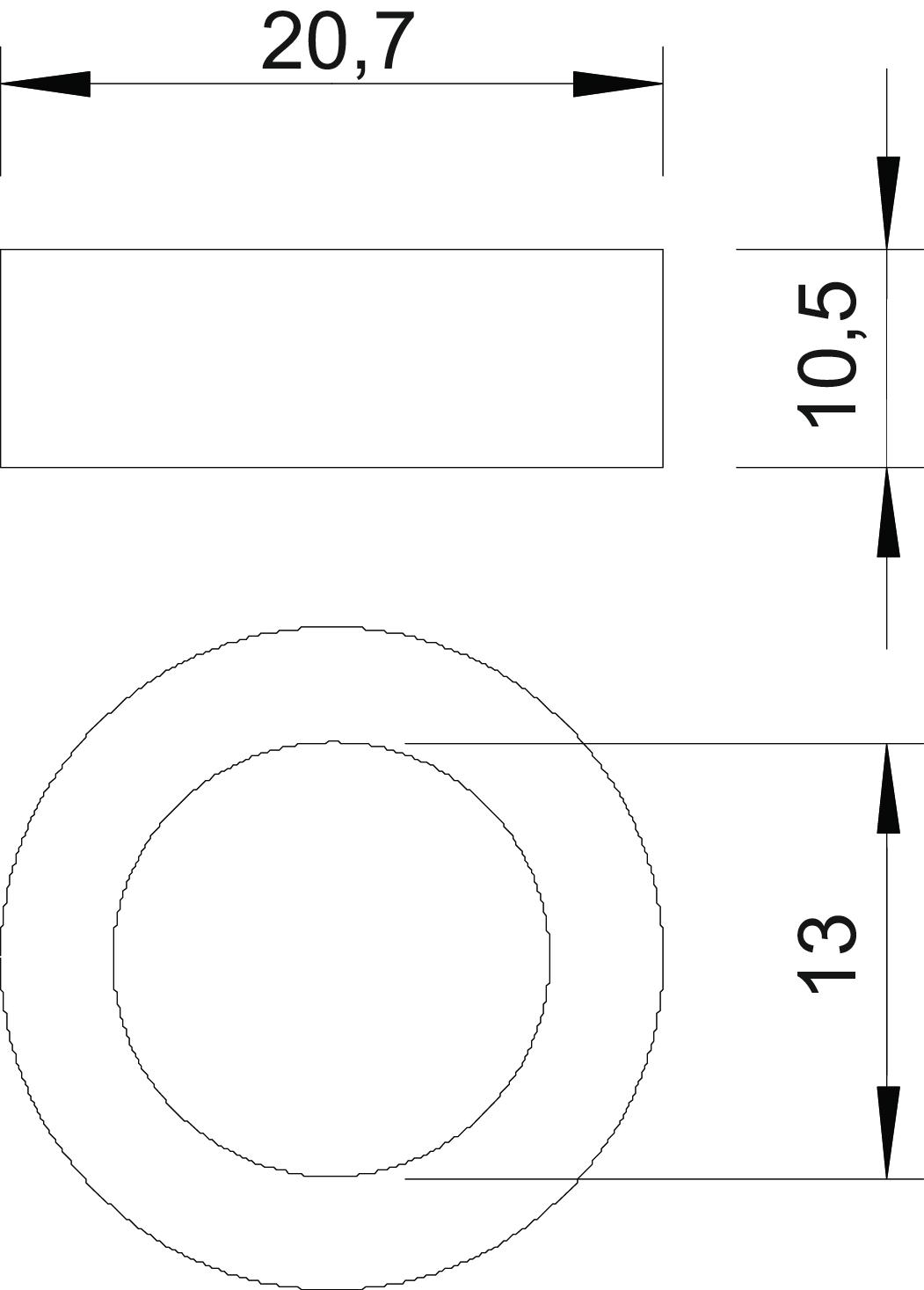

Dimenzionalni crtež 107CR VM 25 / 2029569, 50.54 kB, jpg

107CR VM 25 / 2029569

2029569_KSTP1.stp, 17.93 kB
