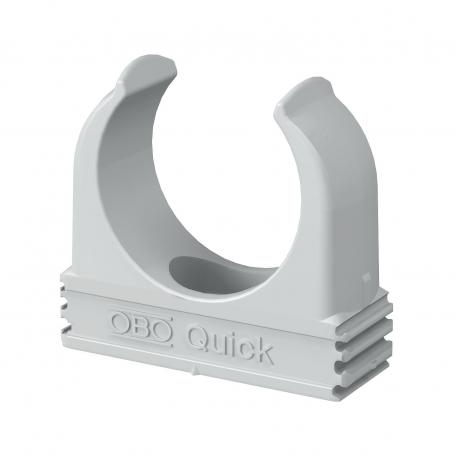

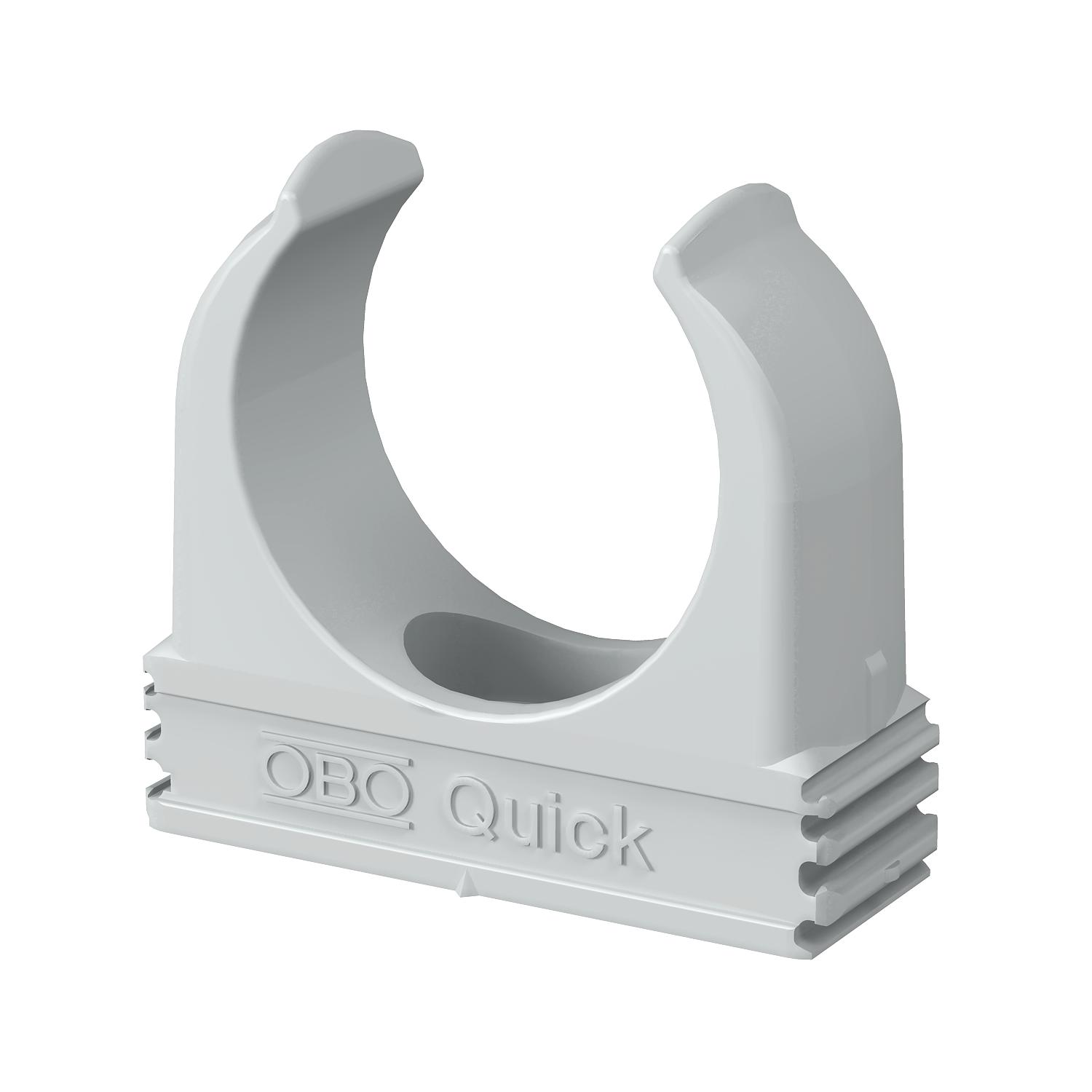

Quick-obujmica, svijetlosiva
Brt. art. 2149040 | EAN 4012195588252
- Opis proizvoda
-
Opis proizvodaNadžbukne obujmice za prihvat metričkih čeličnih cijevi, izolacijskih cijevi i Quick-Pipe elektroinstalacijskih cijevi. Univerzalna montaža na zidove i stropove u zatvorenom ili zaštićenom otvorenom području. S uzdužnim otvorom za poravnavanje kod montaže vijcima ili udarnim tiplama. Montaža cijevi bez alata. Mogućnost nizanja s OBO Multi-Quick- ili starQuick-obujmicama. Veličina M16 - M32 može se navrnuti na navoj M6. Razmak pričvršćivanja od 50 – 60 cm, maks. snaga izvlačenja iz zida F pri temperaturi prostora od 20 °C vidi u tablici.
-
- Tehnički podaci
-
Tehnički podaci

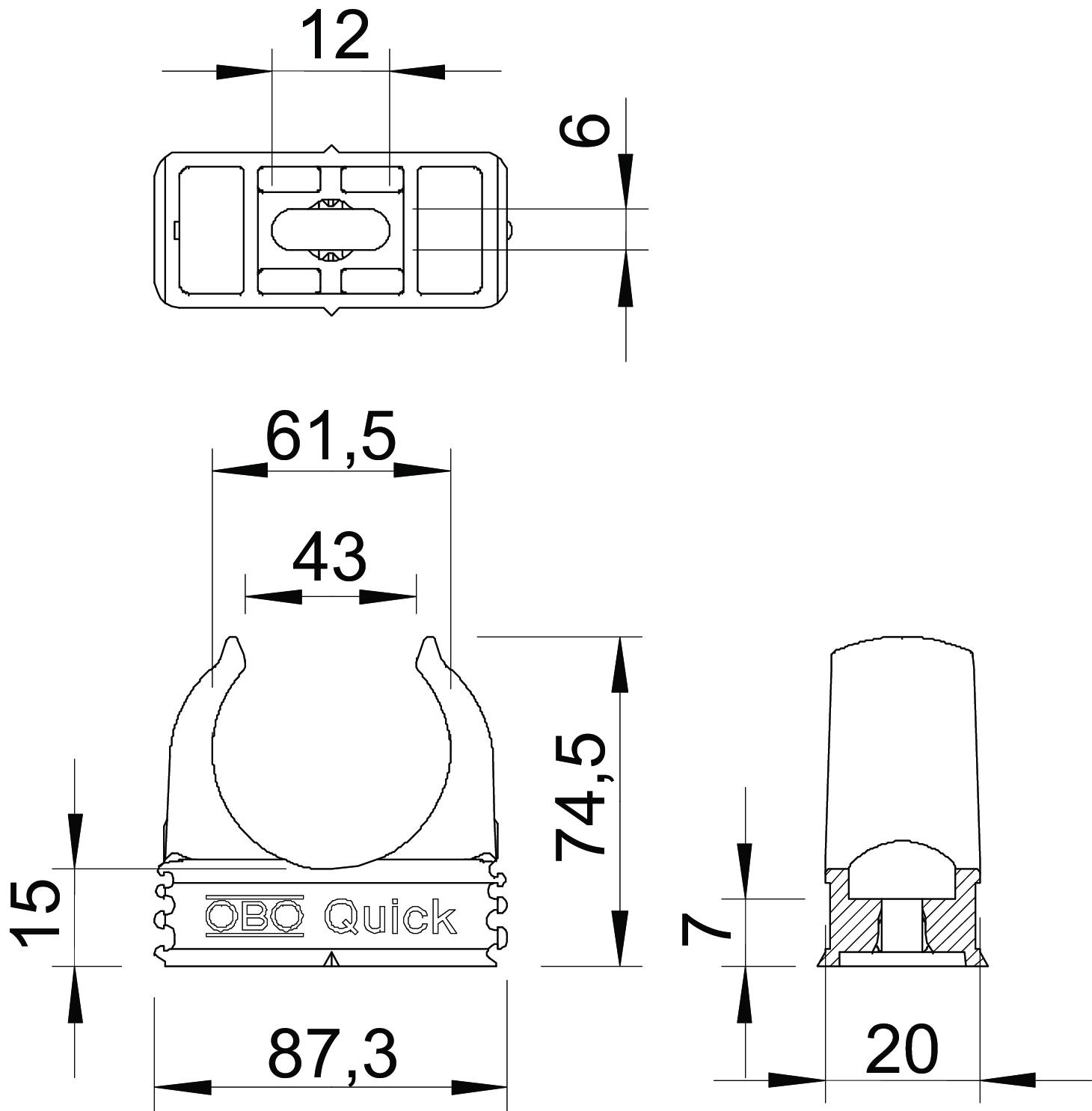

bez halogena da Boja svijetlo siva; RAL 7035 Broj kablova/cijevi 1 Dimenzija M63 Materijal Polipropilen Mjera A 87,3 mm Mjera B 20 mm Mjera C 43 mm Mjera D 61,5 mm Mjera e 12 mm Mjera F 6 mm Mjera H 74,5 mm Mjera h 15 mm Može se nizati da Otporne na UV zračenje ne Područje zatezanja D maks. 63 mm Područje zatezanja D min. 63 mm Prijelomna sila 0,23 kN S umetkom ne vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C Veličina/tekst M63 Vrijednosti izvlačenja 175 N Vrsta pričvršćivanja Rupa s navojem zatvoreno ne - Svi tipovi
- Preuzimanja
-
Podatkovni list 2955 M63 / 2149040 , 0.51MB , pdfBrošura Quick Pipe , 1.41MB , pdfREACH Izjava o sukladnosti 2955 M63 / 2149040 , 0.12MB , pdfRoHS Izjava o sukladnosti 2955 M63 / 2149040 , 0.13MB , pdf
