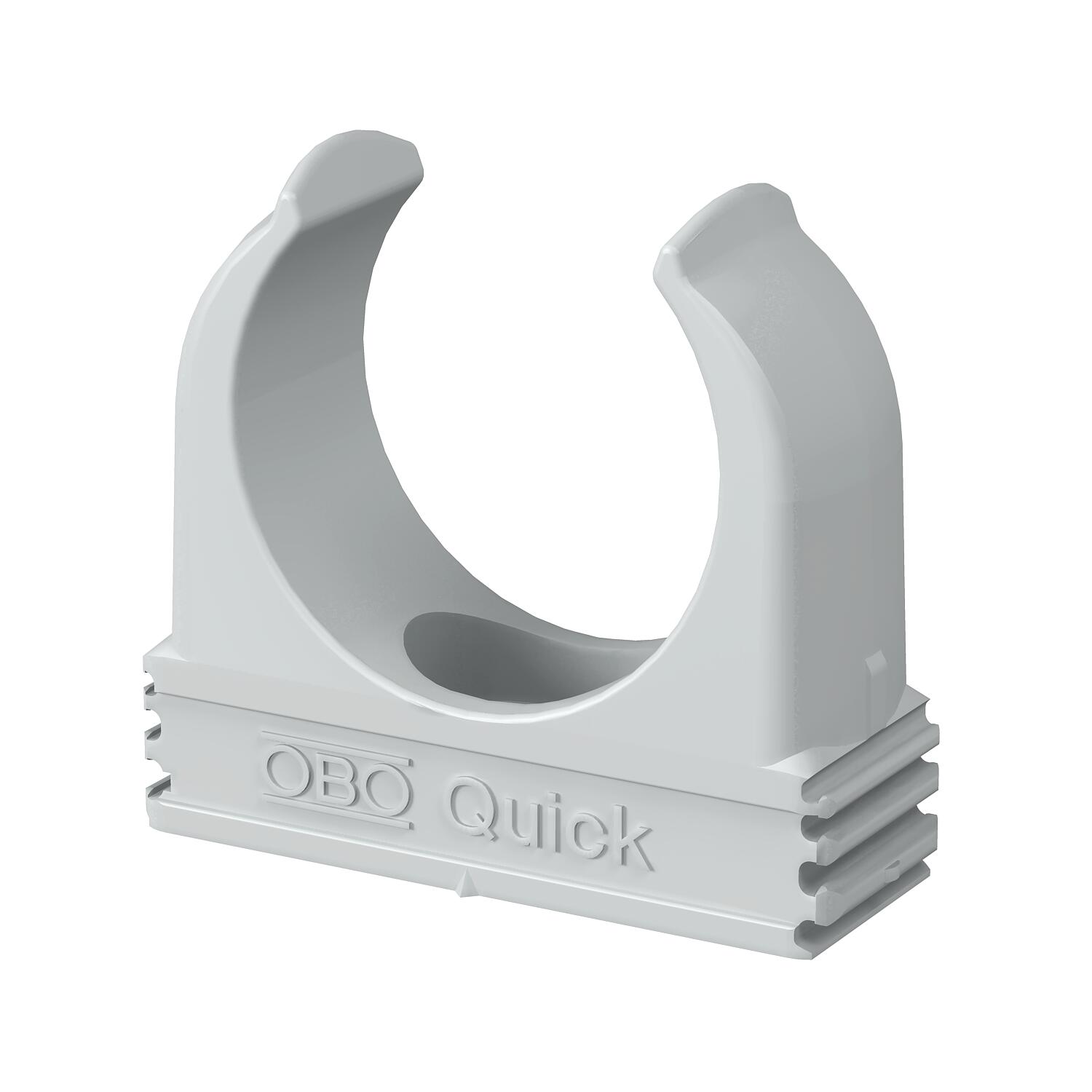

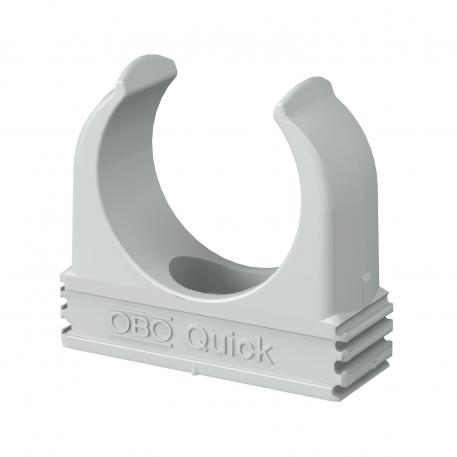

Quick-obujmica, svijetlosiva
Brt. art. 2149028 | EAN 4012195584292
- Opis proizvoda
-
Opis proizvodaNadžbukne obujmice za prihvat metričkih čeličnih cijevi, izolacijskih cijevi i Quick-Pipe elektroinstalacijskih cijevi. Univerzalna montaža na zidove i stropove u zatvorenom ili zaštićenom otvorenom području. S uzdužnim otvorom za poravnavanje kod montaže vijcima ili udarnim tiplama. Montaža cijevi bez alata. Mogućnost nizanja s OBO Multi-Quick- ili starQuick-obujmicama. Veličina M16 - M32 može se navrnuti na navoj M6. Razmak pričvršćivanja od 50 – 60 cm, maks. snaga izvlačenja iz zida F pri temperaturi prostora od 20 °C vidi u tablici.
-
- Tehnički podaci
-
Tehnički podaci

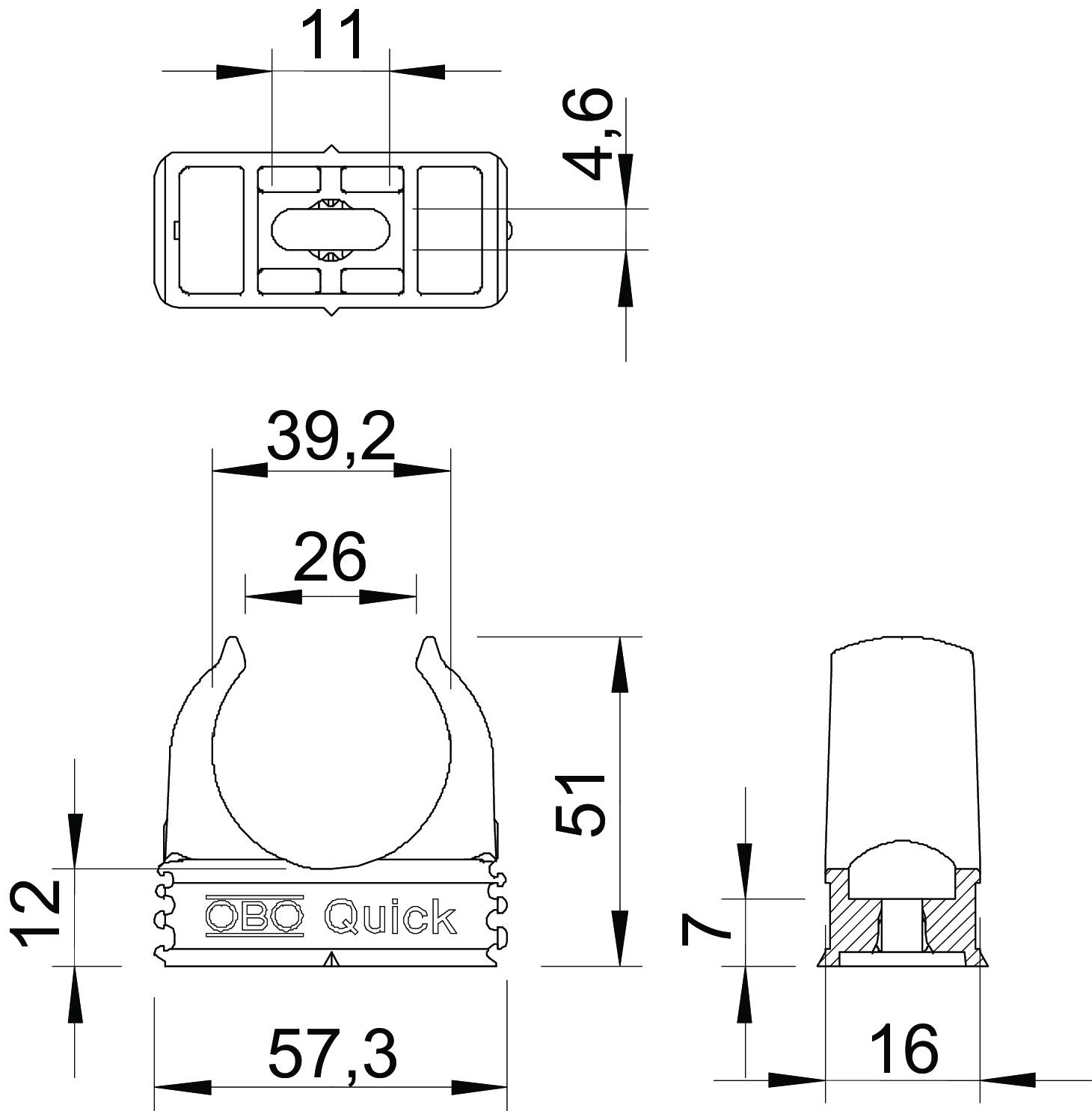

bez halogena da Boja svijetlo siva; RAL 7035 Broj kablova/cijevi 1 Dimenzija M40 Materijal Polipropilen Mjera A 57,3 mm Mjera B 16 mm Mjera C 26 mm Mjera D 39,2 mm Mjera e 11 mm Mjera F 4,6 mm Mjera H 51 mm Mjera h 12 mm Može se nizati da Otporne na UV zračenje ne Područje zatezanja D maks. 40 mm Područje zatezanja D min. 40 mm Prijelomna sila 0,14 kN S umetkom ne vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C Veličina/tekst M40 Vrijednosti izvlačenja 110 N Vrsta pričvršćivanja Rupa s navojem zatvoreno ne - Svi tipovi
- Preuzimanja
-
Podatkovni list 2955 M40 / 2149028 , 0.51MB , pdfBrošura Quick Pipe , 1.41MB , pdfEU izjava o sukladnosti 2955 M40 / 2149028 , 0.13MB , pdfREACH Izjava o sukladnosti 2955 M40 / 2149028 , 0.12MB , pdfRoHS Izjava o sukladnosti 2955 M40 / 2149028 , 0.13MB , pdf
