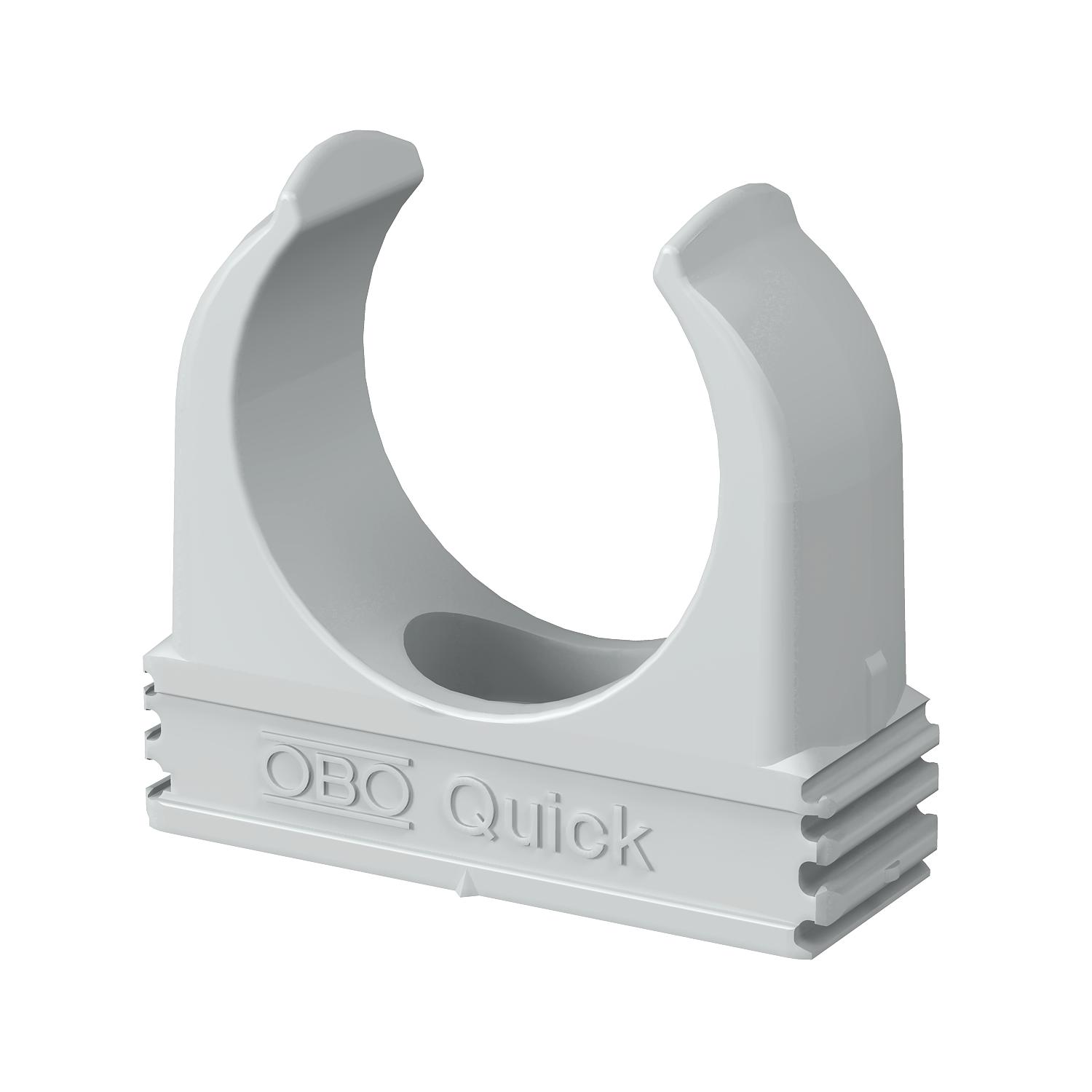

Quick-obujmica, svijetlosiva
Brt. art. 2149016 | EAN 4012195583998
- Opis proizvoda
-
Opis proizvodaNadžbukne obujmice za prihvat metričkih čeličnih cijevi, izolacijskih cijevi i Quick-Pipe elektroinstalacijskih cijevi. Univerzalna montaža na zidove i stropove u zatvorenom ili zaštićenom otvorenom području. S uzdužnim otvorom za poravnavanje kod montaže vijcima ili udarnim tiplama. Montaža cijevi bez alata. Mogućnost nizanja s OBO Multi-Quick- ili starQuick-obujmicama. Veličina M16 - M32 može se navrnuti na navoj M6. Razmak pričvršćivanja od 50 – 60 cm, maks. snaga izvlačenja iz zida F pri temperaturi prostora od 20 °C vidi u tablici.
-
- Tehnički podaci
-
Tehnički podaci

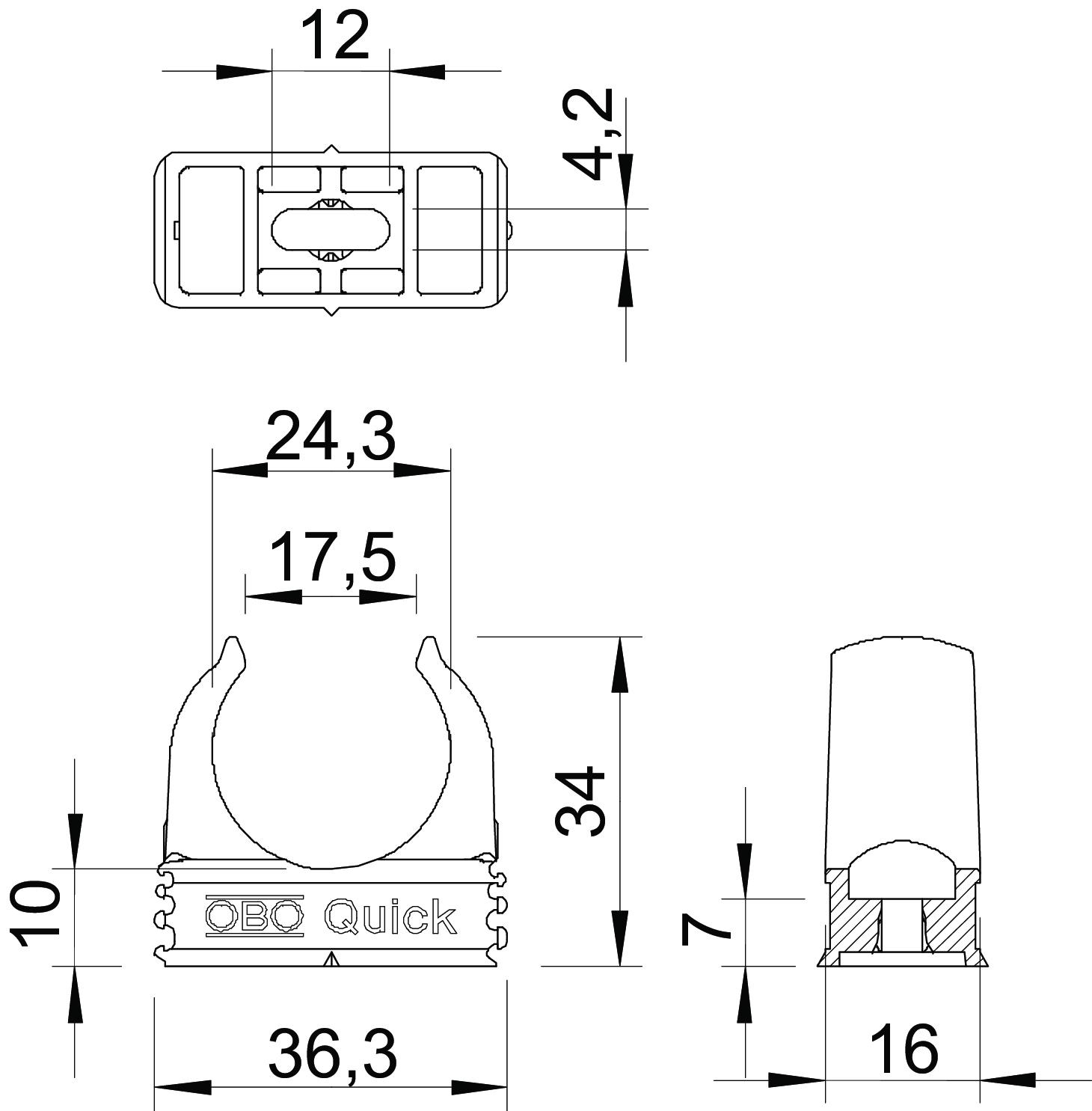

bez halogena da Boja svijetlo siva; RAL 7035 Broj kablova/cijevi 1 Dimenzija M25 Materijal Polipropilen Mjera A 36,3 mm Mjera B 16 mm Mjera C 17,5 mm Mjera D 24,3 mm Mjera e 12 mm Mjera F 4,2 mm Mjera H 34 mm Mjera h 10 mm Može se nizati da Otporne na UV zračenje ne Područje zatezanja D maks. 25 mm Područje zatezanja D min. 25 mm Prijelomna sila 0,1 kN S umetkom ne vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C Veličina/tekst M25 Vrijednosti izvlačenja 100 N Vrsta pričvršćivanja Rupa s navojem zatvoreno ne - Svi tipovi
- Preuzimanja
-
Podatkovni list 2955 M25 / 2149016 , 0.23MB , pdfBrošura Quick Pipe , 1.41MB , pdfREACH Izjava o sukladnosti 2955 M25 / 2149016 , 0.12MB , pdfRoHS Izjava o sukladnosti 2955 M25 / 2149016 , 0.13MB , pdf
