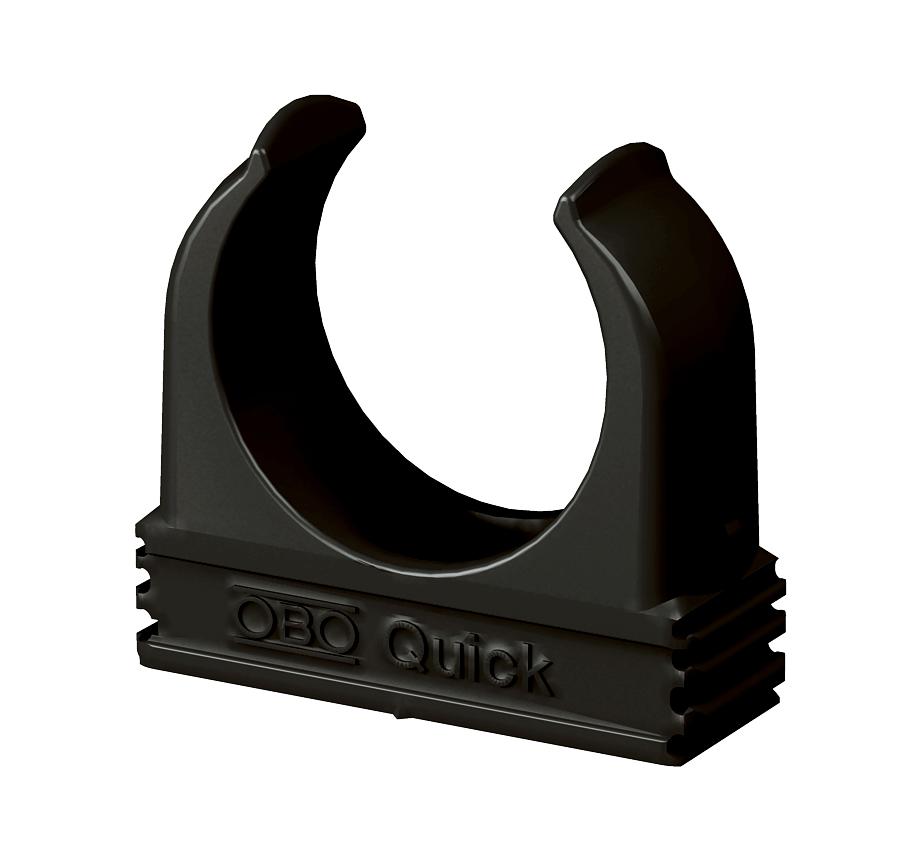

Quick-obujmica, crna
Brt. art. 2149563 | EAN 4012195616337
- Opis proizvoda
-
Opis proizvodaNadžbukne obujmice za prihvat metričkih čeličnih cijevi, izolacijskih cijevi i Quick-Pipe elektroinstalacijskih cijevi. Univerzalna montaža na zidove i stropove u zatvorenom ili zaštićenom otvorenom području. S uzdužnim otvorom za poravnavanje kod montaže vijcima ili udarnim tiplama. Montaža cijevi bez alata. Mogućnost nizanja s OBO Multi-Quick- ili starQuick-obujmicama. Veličina M16 - M32 može se navrnuti na navoj M6. Razmak pričvršćivanja od 50 – 60 cm, maks. snaga izvlačenja iz zida F pri temperaturi prostora od 20 °C vidi u tablici.
-
- Tehnički podaci
-
Tehnički podaci

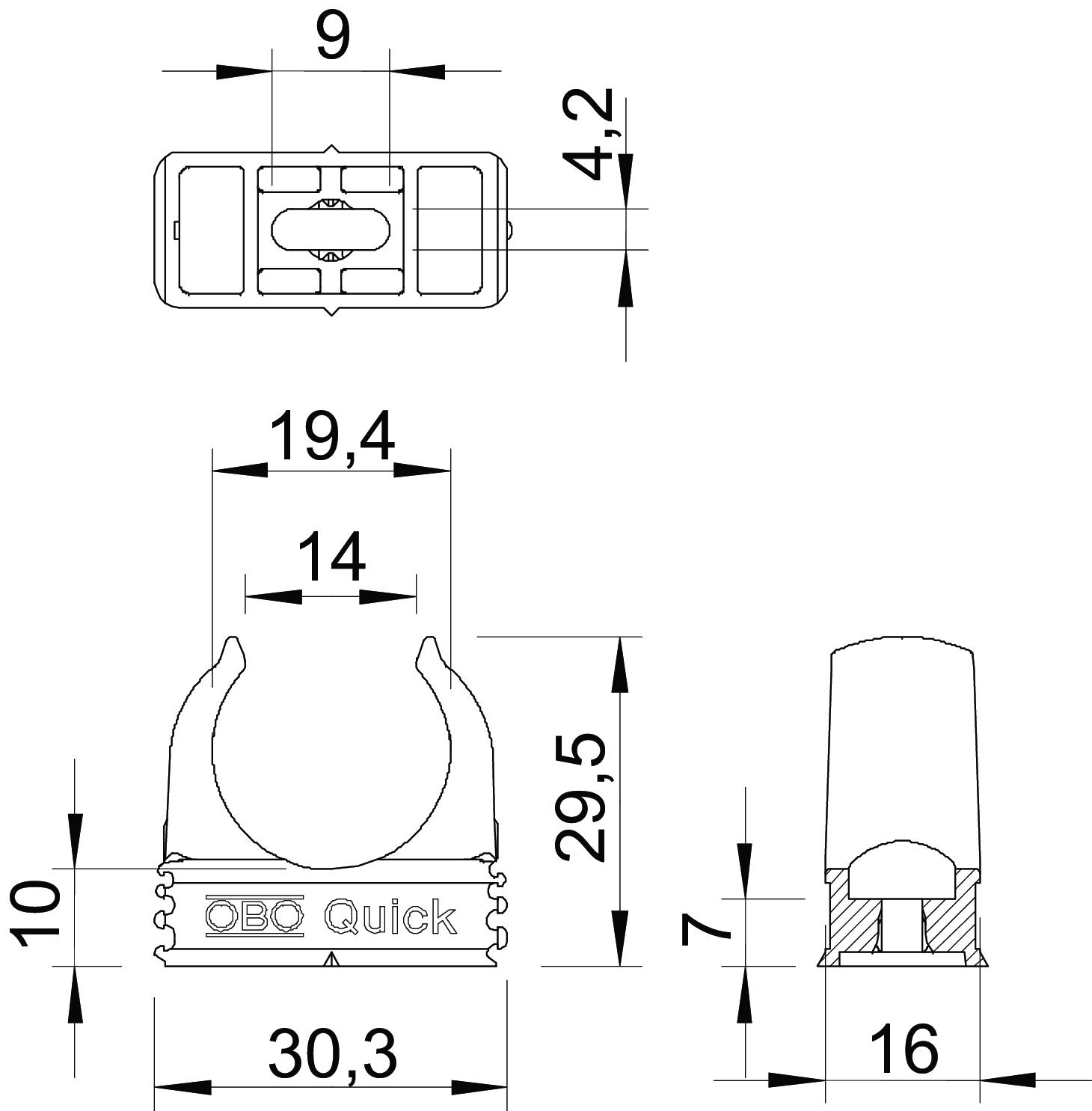

bez halogena da Boja tamno crna; RAL 9005 Broj kablova/cijevi 1 Dimenzija M20 Materijal Polipropilen Mjera A 30,3 mm Mjera B 16 mm Mjera C 14 mm Mjera D 19,4 mm Mjera e 9 mm Mjera F 4,2 mm Mjera h 10 mm Mjera H 29,5 mm Može se nizati da Otporne na UV zračenje ne S umetkom ne Veličina/tekst M20 Vrijednosti izvlačenja 75 N Vrsta pričvršćivanja Rupa s navojem zatvoreno ne - Svi tipovi
- Preuzimanja
-
Podatkovni list 2955 M20 SW / 2149563 , 0.23MB , pdfBrošura Quick Pipe , 1.41MB , pdfEU izjava o sukladnosti 2955 M20 SW / 2149563 , 0.13MB , pdfUK Izjava o sukladnosti 2955 M20 SW / 2149563 , 0.10MB , pdfREACH Izjava o sukladnosti 2955 M20 SW / 2149563 , 0.12MB , pdfRoHS Izjava o sukladnosti 2955 M20 SW / 2149563 , 0.13MB , pdf
