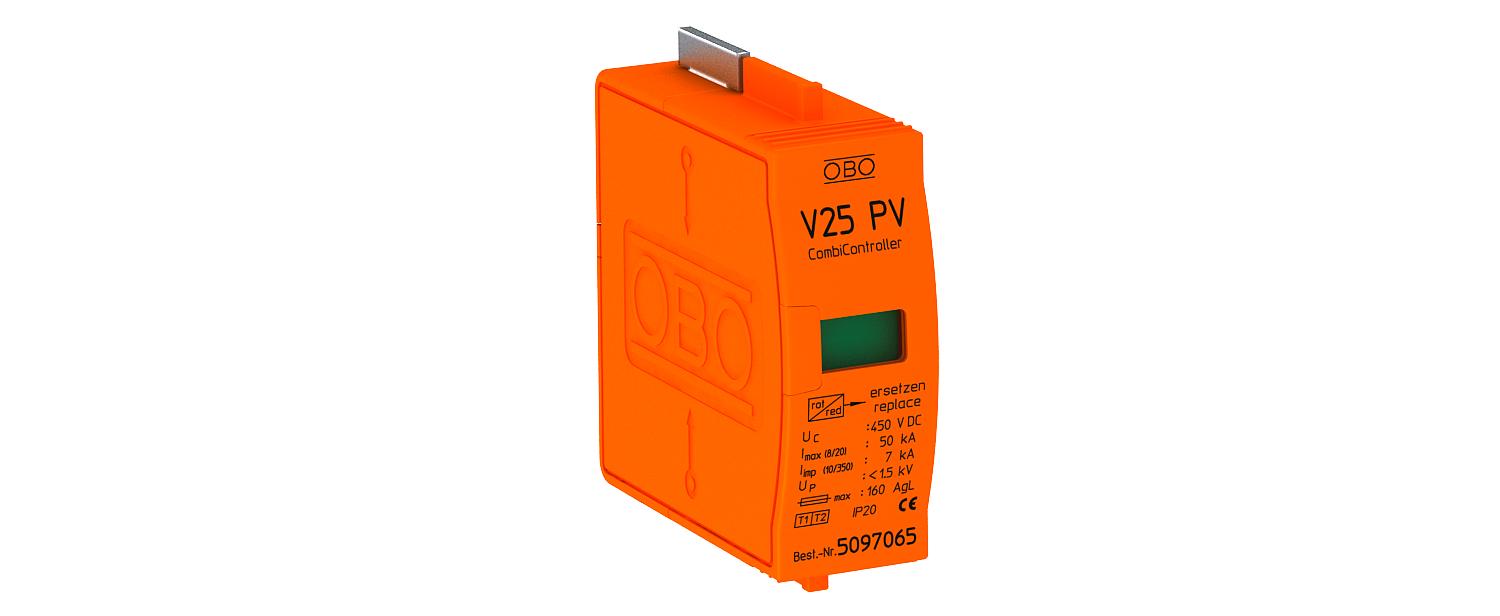

PV- uložak, odvodnik struje munje i prenapona tip 1+2
Brt. art. 5097065 | EAN 4012195708896
- Opis proizvoda
-
Opis proizvoda
CombiController uložak - tip 1+2 kombinirani odvodnik prenapona za fotonaponske sustave
• Izjednačenje potencijala sukladno VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 7 kA (10/350) i 50 kA (8/20) po polu
• Niska DC razina zaštite: < 1,5 kV po polu (Y-sklop: 3,0 KV i Uoc maks = 900V DC)
• Odvodnik s termičkim i dinamičkim odstojnikom i optičkim indikatorom funkcije
• Oklopljen cink oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Visoka provodljivost i dugi radni vijek
Primjena: fotonaponske instalacije s vanjskom zaštitom od udara munje
-
- Tehnički podaci
-
Tehnički podaci
Broj polova 1 Daljinska signalizacija ne Dimenzija 450V DC Izvedba 1-polni, uložak sa Y-sklopom do 900V DC LPZ 0→2 Maksimalna odvodna struja (8/20 μs) 50 kA Maksimalni predosigurač 160 A Maksimalni predosigurač 160 Min. temperatura za obradu -40 °C Najviši trajni napon AC 385 Najviši trajni napon DC 450 Nazivna odvodna struja (8/20 µs) 30 kA Otvoreni ne Signalizacija na uređaju optički SPD sukladno IEC 61643-1 class I+II Struja munje (10/350 μs) 7 kA Stupanj zaštite IP20 Temperatura za obradu, maks. 80 °C U skladu s EN 61643-11 tip 1+2 Vrijeme odziva <25 ns - Svi tipovi
- Preuzimanja
-
Podatkovni list V25-B+C 0-450PV / 5097065 , 0.27MB , pdfIzjava o sukladnosti V25-B+C 0-450PV / 5097065 , 0.17MB , pdfREACH Izjava o sukladnosti V25-B+C 0-450PV / 5097065 , 0.12MB , pdfRoHS Izjava o sukladnosti V25-B+C 0-450PV / 5097065 , 0.12MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
