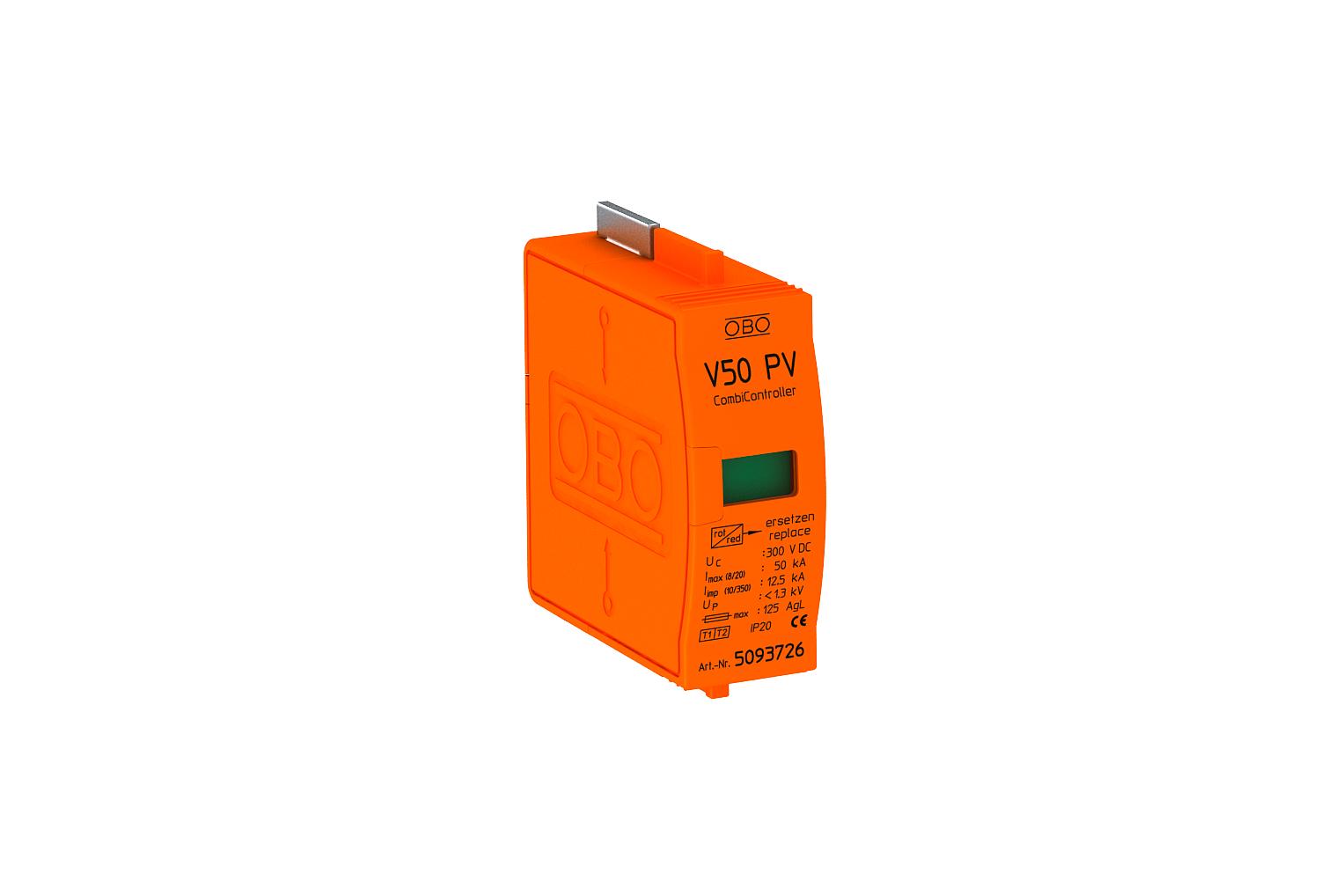

PV- uložak, odvodnik struje munje i prenapona tip 1+2
Brt. art. 5093726 | EAN 4012195708841
- Opis proizvoda
-
Opis proizvoda
CombiController uložak - tip 1+2 kombinirani odvodnik prenapona za fotonaponske sustave
• Izjednačenje potencijala sukladno VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 12,5 kA (10/350) i 50 kA (8/20) po polu
• Niska DC razina zaštite: < 1,3 kV po polu (Y-sklop: 2,6 KV i Uoc maks = 600V DC)
• Odvodnik s termičkim i dinamičkim odstojnikom i optičkim indikatorom funkcije
• Oklopljen cink oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Visoka provodljivost i dugi radni vijek
Primjena: fotonaponske instalacije s vanjskom zaštitom od udara munje
Uložak
-
- Tehnički podaci
-
Tehnički podaci
Broj polova 1 Dimenzija 300V DC Izvedba 1-polni, uložak sa Y-sklopom do 600V DC LPZ 0→2 Maks. presjek krutog vodiča (jedno-/višežični) 35 mm² Maksimalna odvodna struja (8/20 μs) 50 kA Maksimalni predosigurač 125 A Maksimalni predosigurač 125 Min. presjek krutog vodiča (jedno-/višežični) 2,5 mm² Min. temperatura za obradu -40 °C Najviši trajni napon AC 280 Najviši trajni napon DC 300 Nazivna odvodna struja (8/20 µs) 30 kA Nazivna odvodna struja (8/20 µs) [L-N] 30 kA Nazivna odvodna struja (8/20 μs) [ukupno] 30 kA Razina zaštite [L-N] ≤1,3 SPD sukladno IEC 61643-1 class I+II Struja munje (10/350 μs) 12,5 kA Struja munje (10/350) [ukupno] 12,5 kA Stupanj zaštite IP20 Temperatura za obradu, maks. 80 °C U skladu s EN 61643-11 tip 1+2 Vrijeme odziva <25 ns - Svi tipovi
