PV- uložak - odvodnik prenapona tip 2 1 | 300 | IP20

PV- uložak - odvodnik prenapona tip 2

Brt. art. 5099611 | EAN 4012195708902

Brt. art. / Tip	5099611 / V20-C 0-300PV

Broj polova	1

Najviši trajni napon AC	300 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

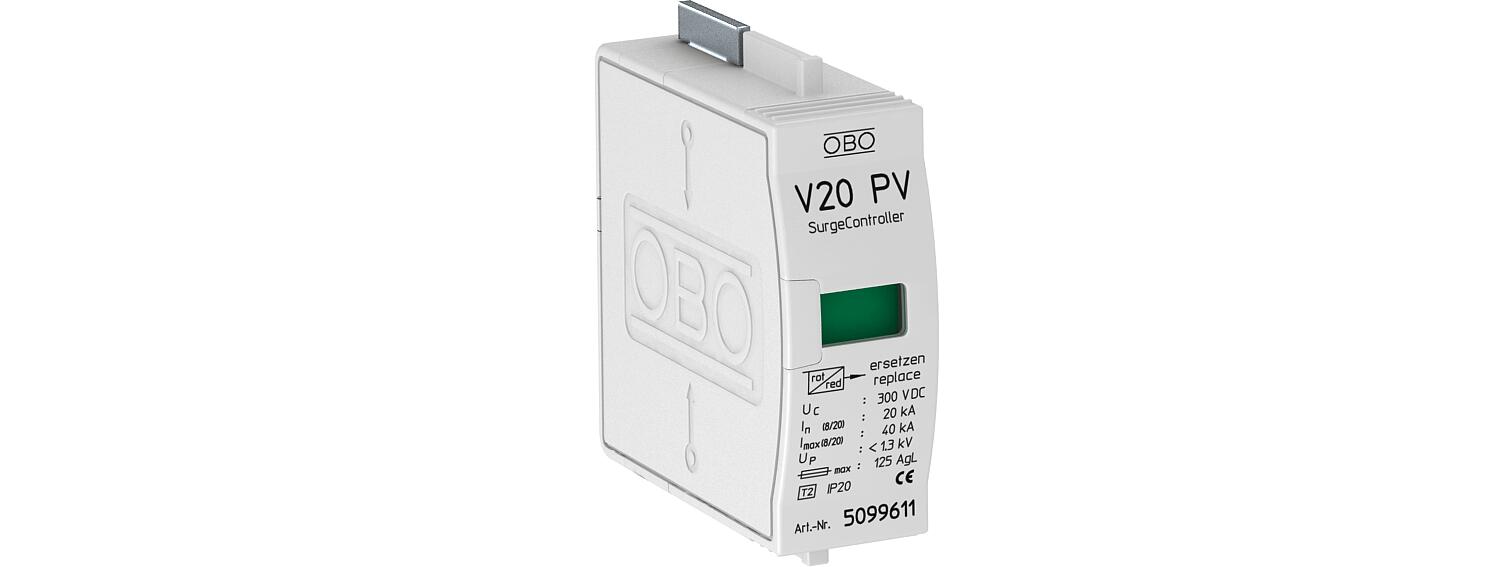

SurgeController uložak - tip 2 odvodnik prenapona za fotonaponske sustave

• Za izjednačenje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Niska DC razina zaštite: < 2,0 kV po polu (Y-sklop: 4,0 KV i Uoc maks = 600V DC)
• Odvodnik s termičkim osiguračem i optičkim indikatorom funkcije
• Oklopljen cink oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Visoka provodljivost i dugi radni vijek

Primjena: fotonaponske instalacije bez ili sa odvojenom izoliranom vanjskom zaštitom od udara munje

Tehnički podaci

Tehnički podaci

Broj polova	1
Daljinska signalizacija	ne
Dimenzija	300V DC
Integrirani predosigurač	ne
Ispitni razred tipa 2	da
Izvedba	1-polni, uložak sa Y-sklopom do 600V DC
LPZ	1→2
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	40 kA
Maksimalni predosigurač	125
Maksimalni predosigurač	125 A
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	na osnovnom elementu
Najviši trajni napon AC	300 V
Najviši trajni napon DC	300 V
Nazivna odvodna struja (8/20 µs)	20 kA

Nazivni napon AC (50 / 60 Hz)	400 V
Oblik mreže	TN
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class II
Stupanj zaštite	IP20
Sustav uzemljenja DC	da
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2
Vrijeme odziva	<25 ns
