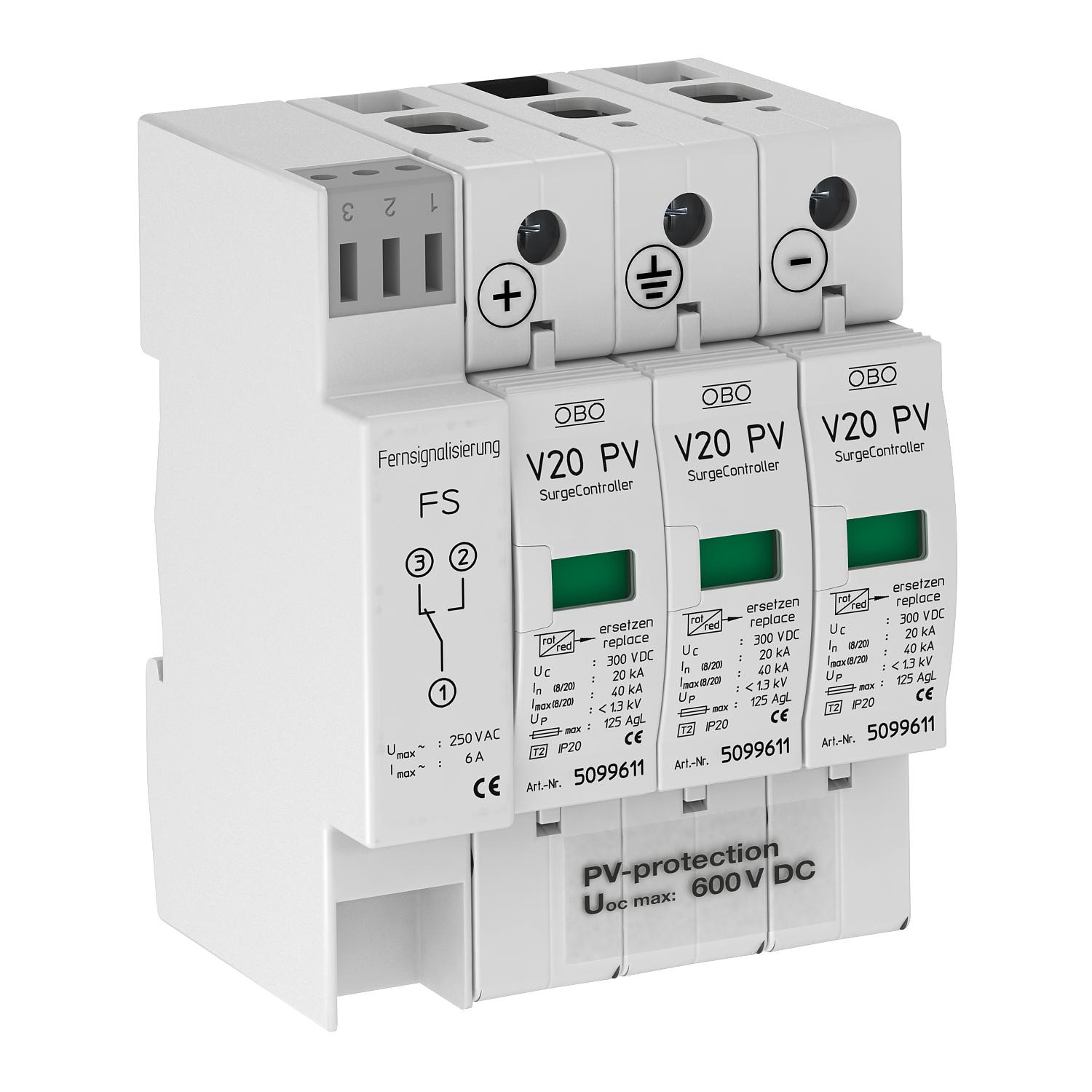

PV odvodnik prenapona V20, 600V DC, s daljinskom signalizacijom 3 | IP20

PV odvodnik prenapona V20, 600V DC, s daljinskom signalizacijom

Brt. art. 5094576 | EAN 4012195709084

Brt. art. / Tip

Broj polova	3

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

V20 odvodnik prenapona tip 2 za fotonaponske instalacije s FS kontaktom bez potencijala

• Komplet s utičnim varistorskim odvodnikom s termičkim osiguračem

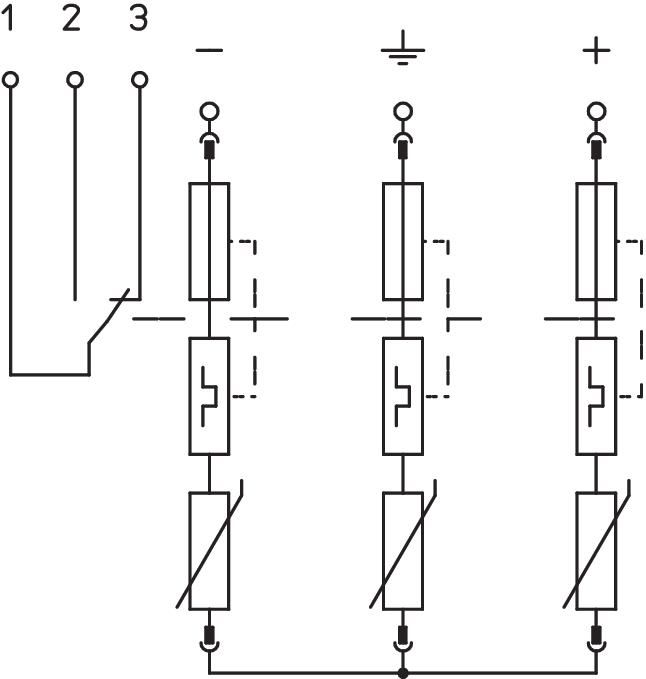

• Y-sklop za zaštitu od pogrešnog spajanja sukladno VDE 0100-712 (EN 50539-12)
• Izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Niska DC razina zaštite: < 2,6 kV (Uoc maks = 600V DC)
• Odvodnik s termodinmičkim odstojnikom i optičkim indikatorom funkcije
• Oklopljen cink oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima

Primjena: fotonaponske instalacije sa ili bez odvojene vanjske zaštite od udara munje

Tehnički podaci

Tehnički podaci

Broj polova	3
Daljinska dojava (FM)	Izmjenjivač
Daljinska signalizacija	da
Dimenzija	600V DC
Ispitni razred tipa 2	da
Izvedba	3-polan za fotonaponske sustave sa FS
LPZ	1→2
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	40 kA
Maksimalni predosigurač	125 A
Maksimalni predosigurač	125
Min. presjek fleksibilnog vodiča (finožični)	25 mm²
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C

Način montaže	Montažni profil 35 mm
Najviši trajni napon DC	600 V
Nazivna odvodna struja (8/20 µs)	20 kA
Oblik mreže	sve
Otvoreni	ne
Razina zaštite linija - linija	< 2,6 V
Razina zaštite linija - zemlja	< 2,6 V
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class II
Stupanj zaštite	IP20
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2
Vrijeme odziva	<25 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Energetski vod DC (PV)

Svi tipovi
