PV odvodnik prenapona V20, 1000V DC 3 | IP20

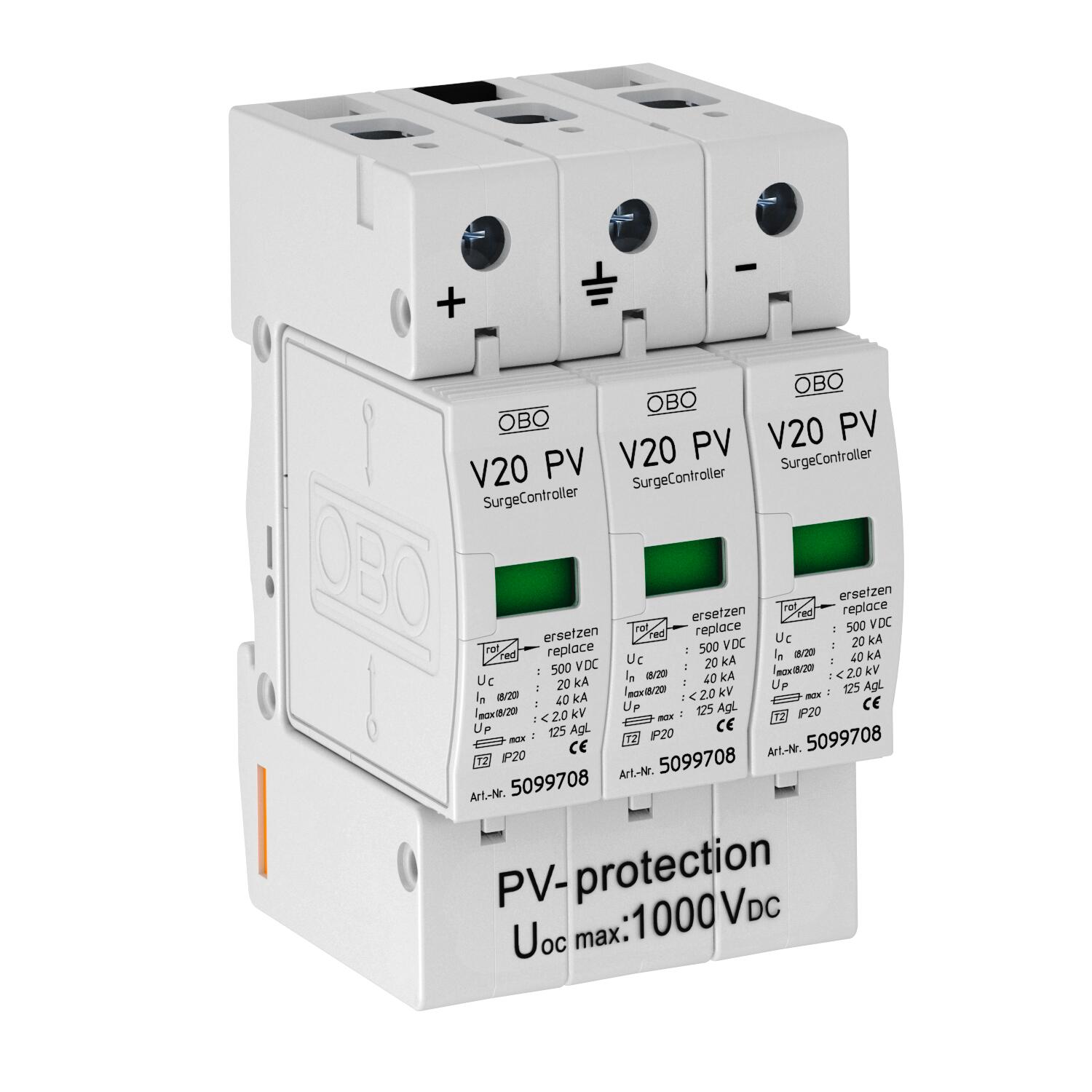

PV odvodnik prenapona V20, 1000V DC

Brt. art. 5094608 | EAN 4012195478621

Brt. art. / Tip

Broj polova	3

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

V20 odvodnik prenapona tip 2 za fotonaponske instalacije

• Komplet s utičnim varistorskim odvodnicima s termičkim osiguračem

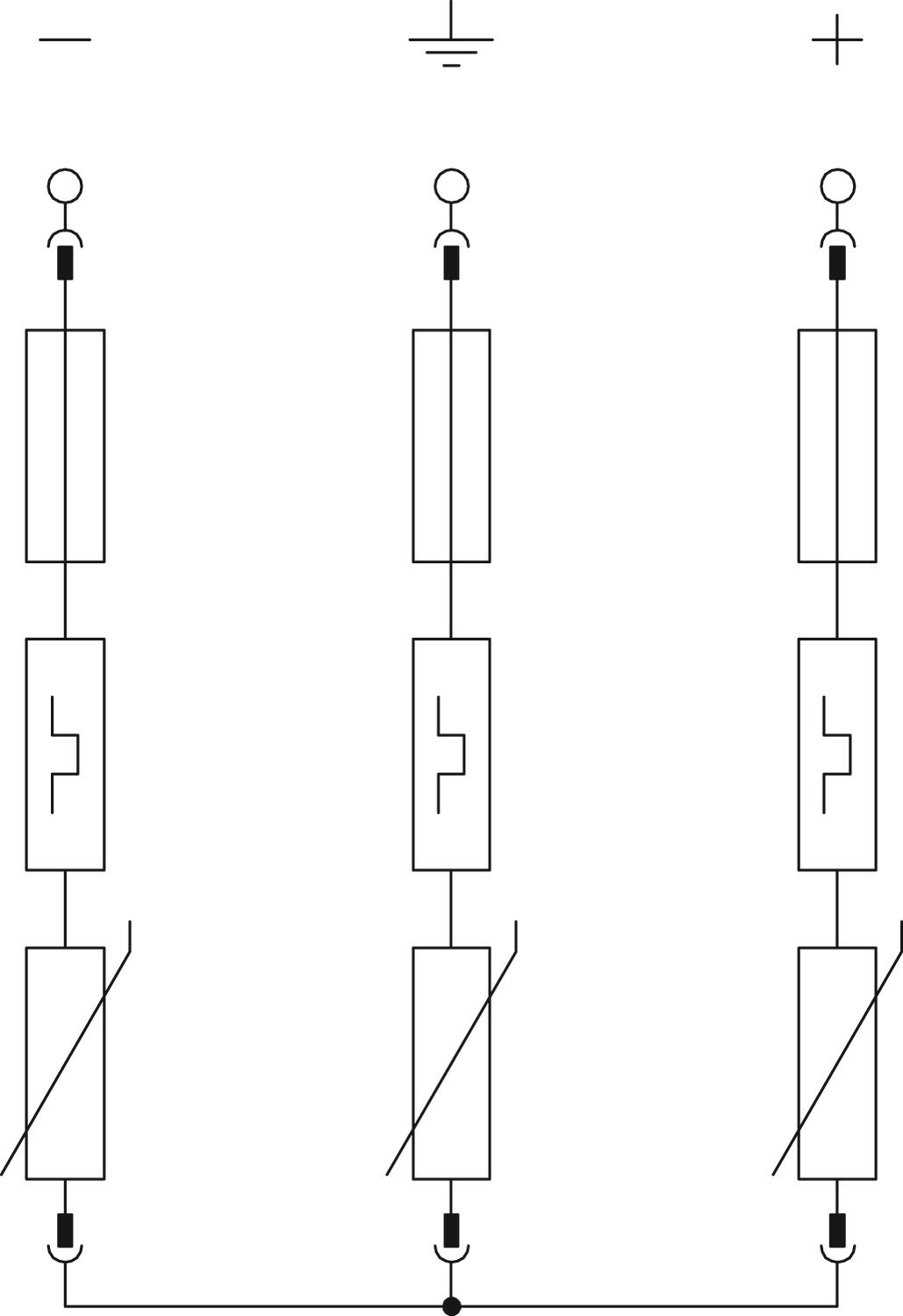

• Y-sklop za zaštitu od pogrešnog spajanja sukladno VDE 0100-712 (50539-12)

• Izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)

• V20-C 3-PH-1000 ispitan prema HRN EN 50539-11 (VDE / KEMA)

• Kapacitet odvodnje do 40 kA (8/20) po polu

• Niska DC razina zaštite: < 4,0 KV i Uoc maks = 1000V DC

• S optičkim indikatorom funkcije za primjenu u uobičajenim razvodnim ormarima

Primjena: fotonaponske instalacije bez ili s odvojenom zaštitom od udara munje

Tehnički podaci

Tehnički podaci

Broj polova	3
CO₂ otisak (GWP) od kolijevke do vrata	43,887 kg CO₂e / 1 Komad
Daljinska signalizacija	ne
Dimenzija	1000V DC
Ispitni razred tipa 2	da
Izvedba	3-polan za fotonaponske sustave
LPZ	1→2
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	40 kA
Maksimalni predosigurač	125
Maksimalni predosigurač	125 A
Min. presjek fleksibilnog vodiča (finožični)	25 mm²
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²

Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon DC	1000 V
Nazivna odvodna struja (8/20 µs)	20 kA
Oblik mreže	sve
Otvoreni	ne
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class II
Stupanj zaštite	IP20
Sustav uzemljenja DC	da
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2
Vrijeme odziva	<25 ns
