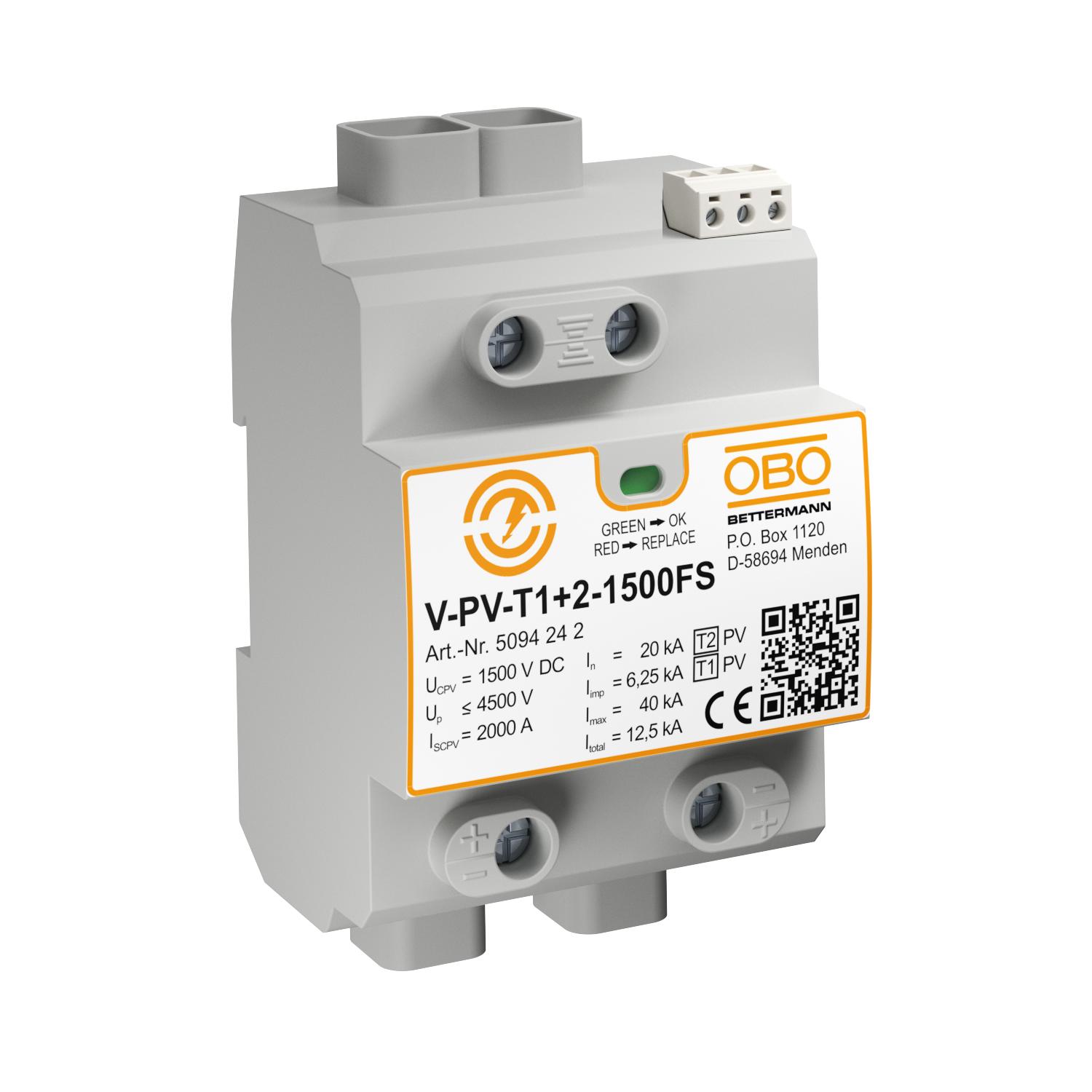

PV-kompletni blok 1500V DC s daljinskom signalizacijom
Brt. art. 5094242 | EAN 4012196603749
- Opis proizvoda
-
Opis proizvodaKombinirani odvodnik tip 1+2, za zaštitu od struje munje i prenapona za PV sustave.
• Izjednačenje potencijala zaštite od udara munje prema IEC 62305 (VDE 0185-305)
• Za zaštitu od prenapona prema IEC 60364-7-712 (VDE 0100-712
• Mogućnost odvođenja 12,5 kA (10/350) i 40 kA (8/20)

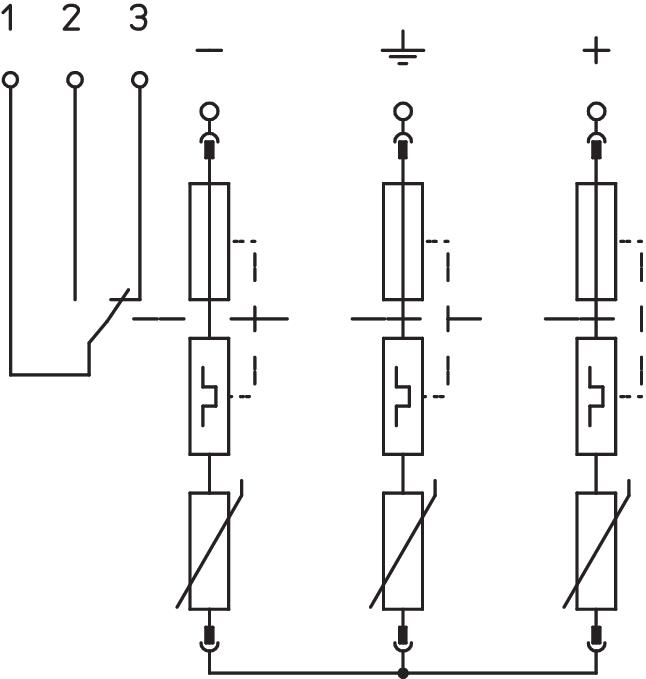

• Y-sklop s prikazom stanja
• Daljinska signalizacija s kontaktom bez potencijala
Primjena: zaštita od struje munje i prenapona za PV sustave.
-
- Tehnički podaci
-
Tehnički podaci

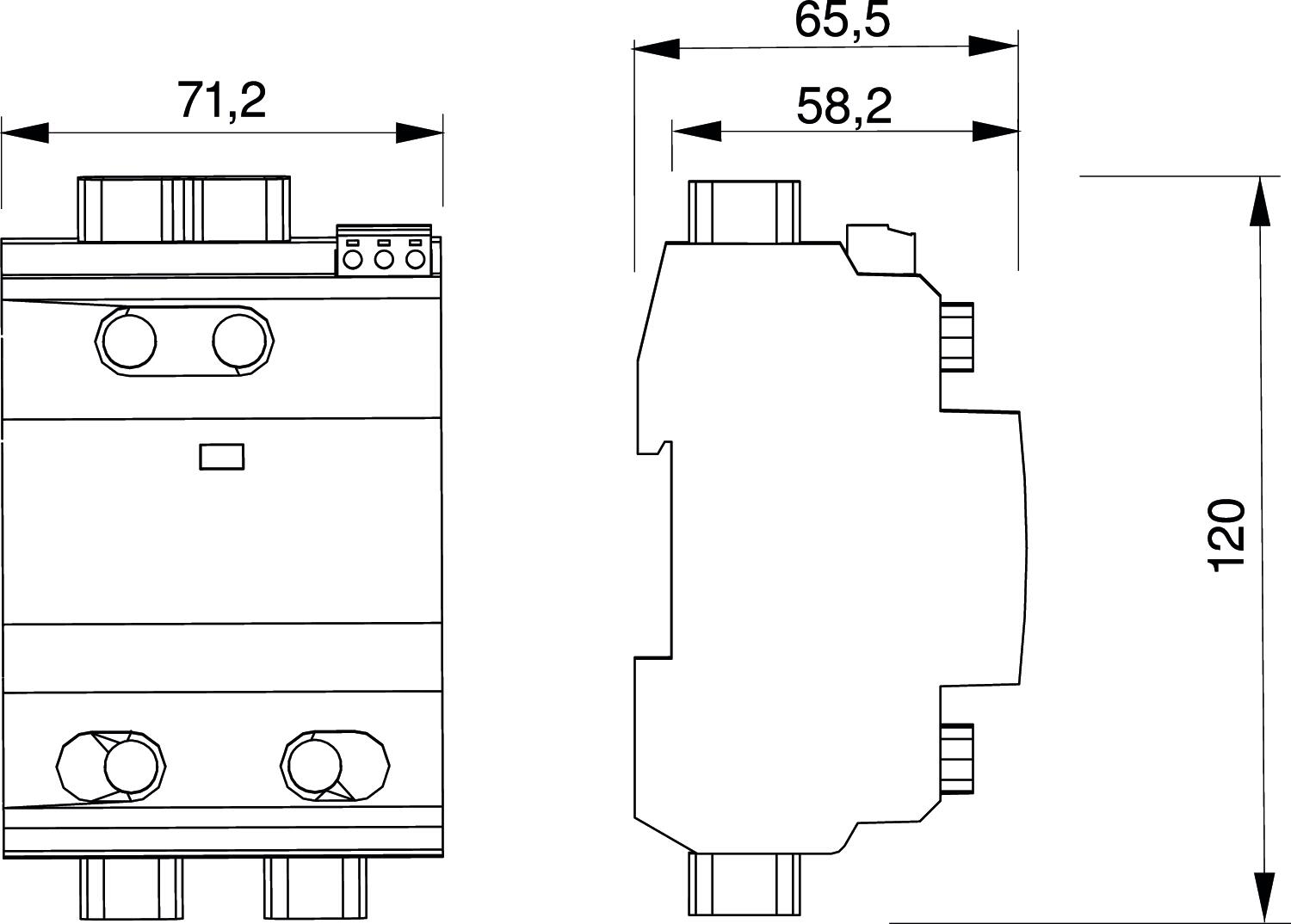

Boja siva Broj polova sve Daljinska dojava (FM) Izmjenjivač Daljinska signalizacija da Dimenzija 1500V DC Duljina 65,5 mm Integrirani predosigurač ne Ispitni razred tipa 1 da Ispitni razred tipa 2 da Izvedba Y-priključak + FS LPZ 0→2 Maks. FN napon 1500 V Maks. presjek fleksibilnog vodiča (finožični) 35 mm² Maks. presjek krutog vodiča (jedno-/višežični) 35 mm² Maksimalna odvodna struja (8/20 μs) 40 kA Min. presjek fleksibilnog vodiča (finožični) 2,5 mm² Min. presjek krutog vodiča (jedno-/višežični) 2,5 mm² Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najviši trajni napon DC 1500 V Nazivna odvodna struja (8/20 µs) 20 kA Nazivna odvodna struja (8/20 μs) [ukupno] 40 kA Oblik mreže DC OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka) 50 A Otvoreni ne Signalizacija na uređaju optički Širina 71,2 mm SPD sukladno IEC 61643-1 class I+II Struja munje (10/350 μs) 6,25 kA Struja munje (10/350) [ukupno] 12,5 kA Stupanj zaštite IP20 Sustav uzemljenja DC da Sustav uzemljenja IT ne Sustav uzemljenja ostalo ne Sustav uzemljenja TN ne Sustav uzemljenja TN-C ne Sustav uzemljenja TN-C-S ne Sustav uzemljenja TN-S ne Sustav uzemljenja TT ne Temperatura za obradu, maks. 80 °C U skladu s EN 61643-11 tip 1+2 Visina 120 mm Vrijeme odziva <25 ns Vrsta kabela za uređaje za zaštitu od prenapona Energetski vod DC (PV) - Svi tipovi
- Preuzimanja
-
Podatkovni list V-PV-T1+2-1500FS / 5094242 , 0.31MB , pdfEU izjava o sukladnosti V-PV-T1+2-1500FS / 5094242 , 0.17MB , pdfREACH Izjava o sukladnosti V-PV-T1+2-1500FS / 5094242 , 0.12MB , pdfRoHS Izjava o sukladnosti V-PV-T1+2-1500FS / 5094242 , 0.13MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfUpute za montažu Upute za montažu V-PV-T1_2-1000_1500 , 0.19MB , pdf
