PV-kompletni blok 1500V DC s daljinskom signalizacijom sve | IP20

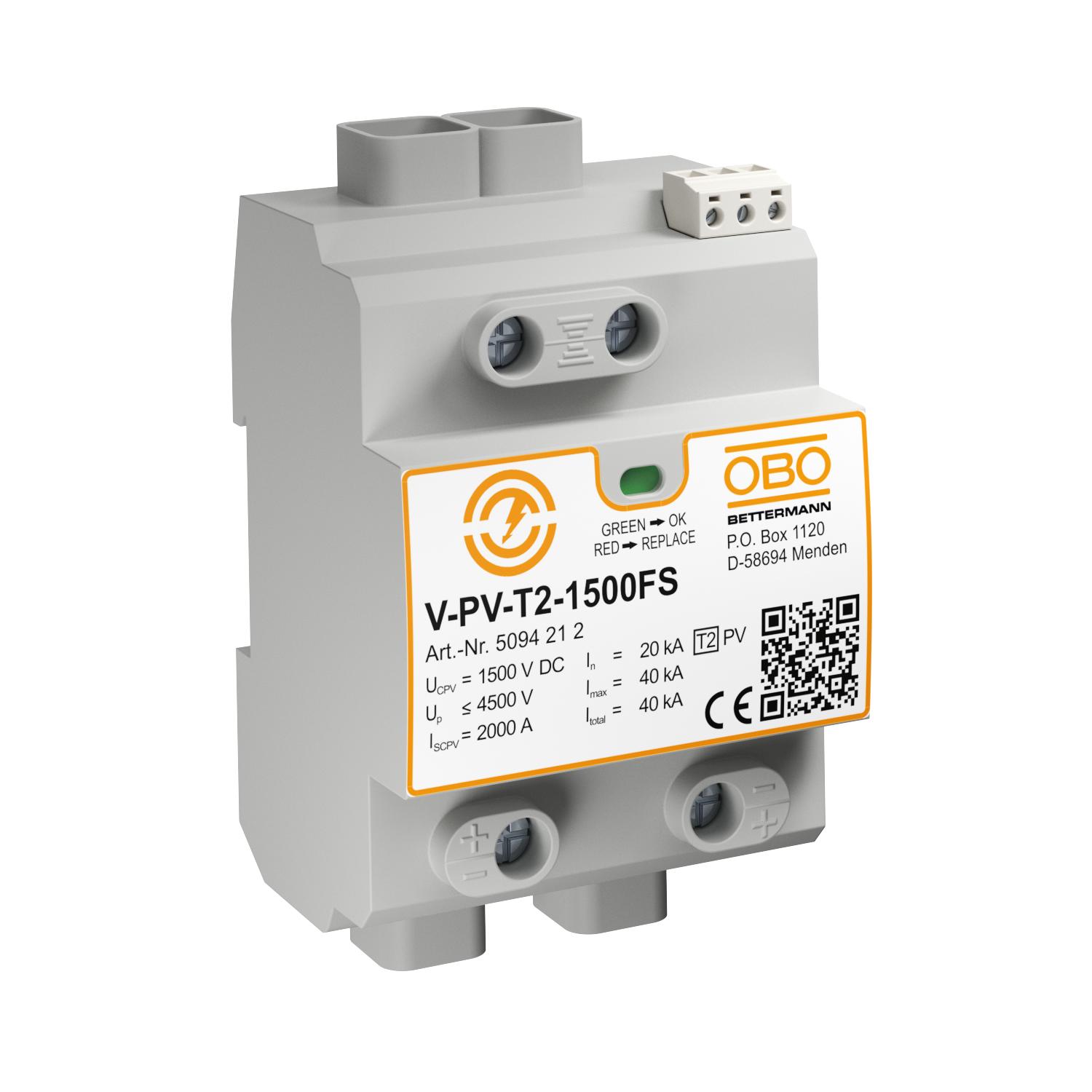

PV-kompletni blok 1500V DC s daljinskom signalizacijom

Brt. art. 5094212 | EAN 4012196603701

Brt. art. / Tip

Broj polova	sve

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Zaštita od prenapona za PV sustave, tip 2.

• Zaštita od prenapona prema IEC 60364-7-712 (VDE 0100-712
• Mogućnost odvođenja 20 kA po polu i do 40 kA (8/20)
• Y-sklop s prikazom stanja
• Daljinska signalizacija s kontaktom bez potencijala

Primjena: zaštitu od prenapona za PV sustave.

Tehnički podaci

Tehnički podaci

Boja	siva
Broj polova	sve
Daljinska dojava (FM)	Izmjenjivač
Daljinska signalizacija	da
Dimenzija	1500V DC
Duljina	65,5 mm
Integrirani predosigurač	ne
Ispitni razred tipa 1	ne
Ispitni razred tipa 2	da
Ispitni razred tipa 3	ne
Izvedba	Y-priključak + FS
Izvedba testirana na eksplozije	ne
LPZ	1→2
Maks. FN napon	1500 V
Maks. presjek fleksibilnog vodiča (finožični)	35 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	40 kA
Min. presjek fleksibilnog vodiča (finožični)	2,5 mm²
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon DC	1500 V

Nazivna odvodna struja (8/20 µs)	20 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	40 kA
Oblik mreže	DC
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	50 A
Otvoreni	ne
Signalizacija na uređaju	optički
Širina	71,2 mm
SPD sukladno IEC 61643-1	class II
Stupanj zaštite	IP20
Sustav uzemljenja DC	da
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	ne
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	ne
Sustav uzemljenja TN-S	ne
Sustav uzemljenja TT	ne
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2
Visina	120 mm
Vrijeme odziva	<25 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Energetski vod DC (PV)
