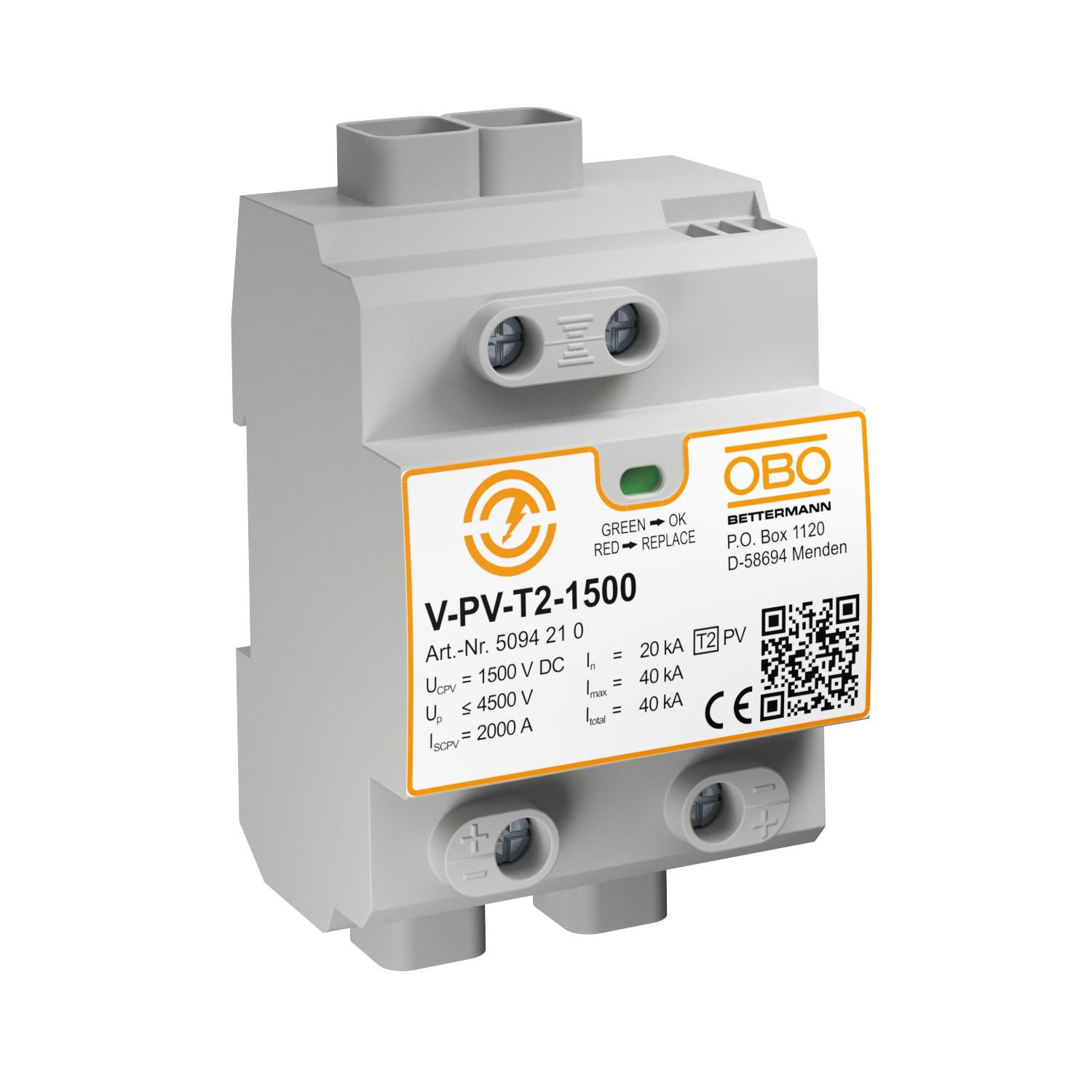

PV-kompletni blok, 1500 V DC

Brt. art. 5094210 | EAN 4012196603695

Brt. art. / Tip

Broj polova	sve

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Zaštita od prenapona za PV sustave, tip 2.

• Zaštita od prenapona prema IEC 60364-7-712 (VDE 0100-712
• Mogućnost odvođenja 20 kA po polu i do 40 kA (8/20)

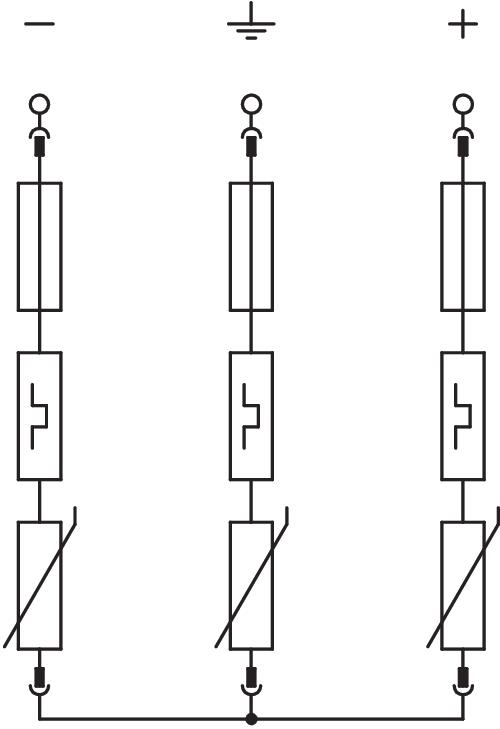

• Y-sklop s prikazom stanja
• Daljinska signalizacija s kontaktom bez potencijala

Primjena: zaštitu od prenapona za PV sustave.

Tehnički podaci

Tehnički podaci

Boja	siva
Broj polova	sve
Daljinska signalizacija	ne
Dimenzija	1500V DC
Duljina	65,5 mm
Integrirani predosigurač	ne
Ispitni razred tipa 1	ne
Ispitni razred tipa 2	da
Ispitni razred tipa 3	ne
Izvedba	Y-priključak
Izvedba testirana na eksplozije	ne
LPZ	1→2
Maks. FN napon	1500 V
Maks. presjek fleksibilnog vodiča (finožični)	35 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	40 kA
Min. presjek fleksibilnog vodiča (finožični)	2,5 mm²
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon DC	1500 V
Nazivna odvodna struja (8/20 µs)	20 kA

Nazivna odvodna struja (8/20 μs) [ukupno]	40 kA
Oblik mreže	DC
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	50 A
Otvoreni	ne
Signalizacija na uređaju	optički
Širina	71,2 mm
SPD sukladno IEC 61643-1	class II
Stupanj zaštite	IP20
Sustav uzemljenja DC	da
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	ne
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	ne
Sustav uzemljenja TN-S	ne
Sustav uzemljenja TT	ne
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2
Visina	120 mm
Vrijeme odziva	<25 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Energetski vod DC (PV)
