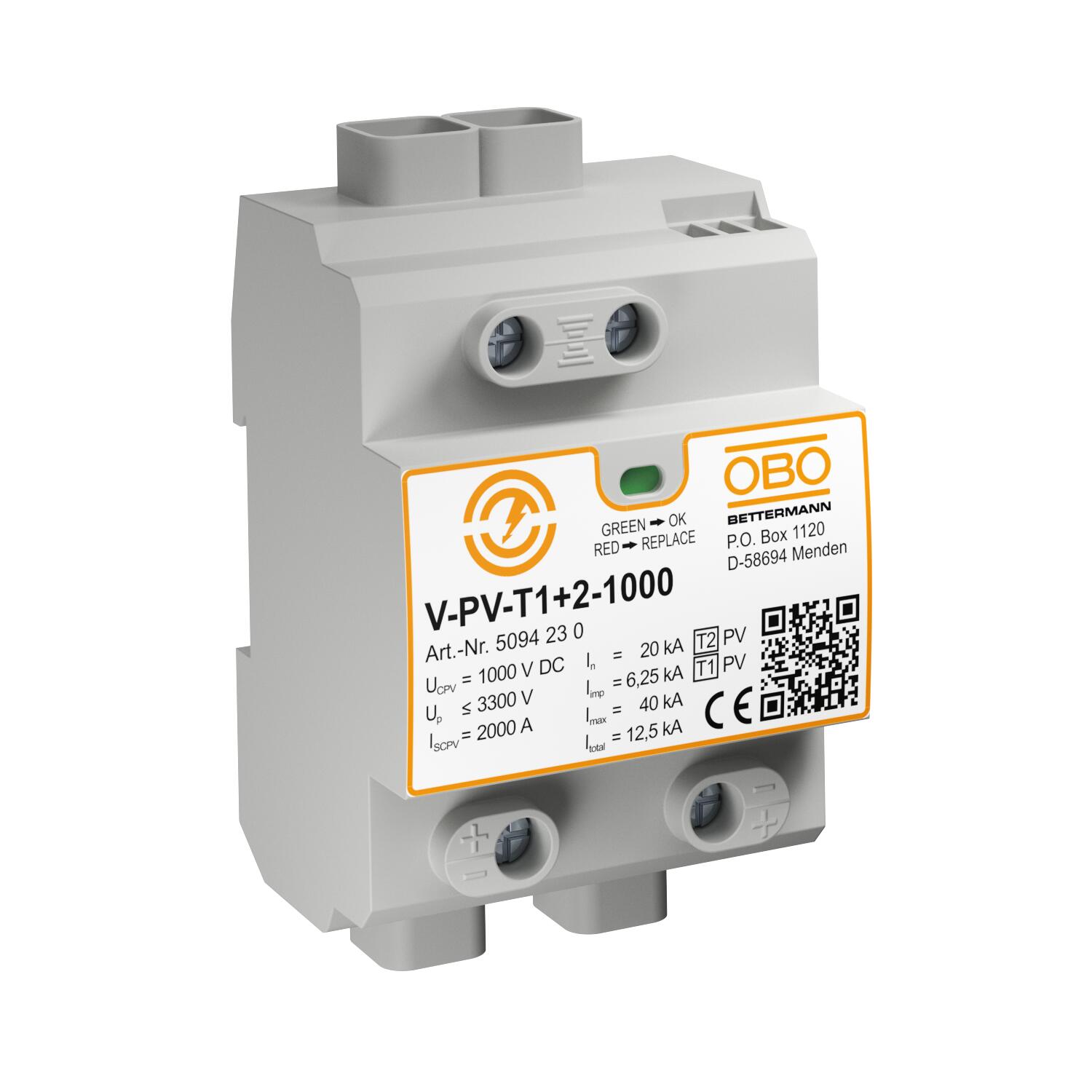

PV-kompletni blok, 1000 V DC

Brt. art. 5094230 | EAN 4012196603718

Brt. art. / Tip

Broj polova	sve

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik tip 1+2 prema EN 50539-11 za zaštitu od munje i prenapona za PV sustave.

• Izjednačenje potencijala zaštite od udara munje prema IEC 62305 (VDE 0185-305)
• Za zaštitu od prenapona prema IEC 60364-7-712 (VDE 0100-712
• Mogućnost odvođenja 12,5 kA (10/350) i 40 kA (8/20)
• Y-sklop s prikazom stanja
• Daljinska signalizacija s kontaktom bez potencijala

Primjena: zaštita od struje munje i prenapona za PV sustave.

Tehnički podaci

Tehnički podaci

Boja	siva
Broj polova	sve
Daljinska signalizacija	ne
Dimenzija	1000V DC
Duljina	65,5 mm
Integrirani predosigurač	ne
Ispitni razred tipa 1	da
Ispitni razred tipa 2	da
Izvedba	Y-priključak
LPZ	0→2
Maks. FN napon	1000 V
Maks. presjek fleksibilnog vodiča (finožični)	35 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	40 kA
Min. presjek fleksibilnog vodiča (finožični)	2,5 mm²
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon DC	1000 V
Nazivna odvodna struja (8/20 µs)	20 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	40 kA
Oblik mreže	DC

OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	50 A
Otvoreni	ne
Signalizacija na uređaju	optički
Širina	71,2 mm
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	6,25 kA
Struja munje (10/350) [ukupno]	12,5 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	da
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	ne
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	ne
Sustav uzemljenja TN-S	ne
Sustav uzemljenja TT	ne
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 1+2
Visina	120 mm
Vrijeme odziva	<25 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Energetski vod DC (PV)
