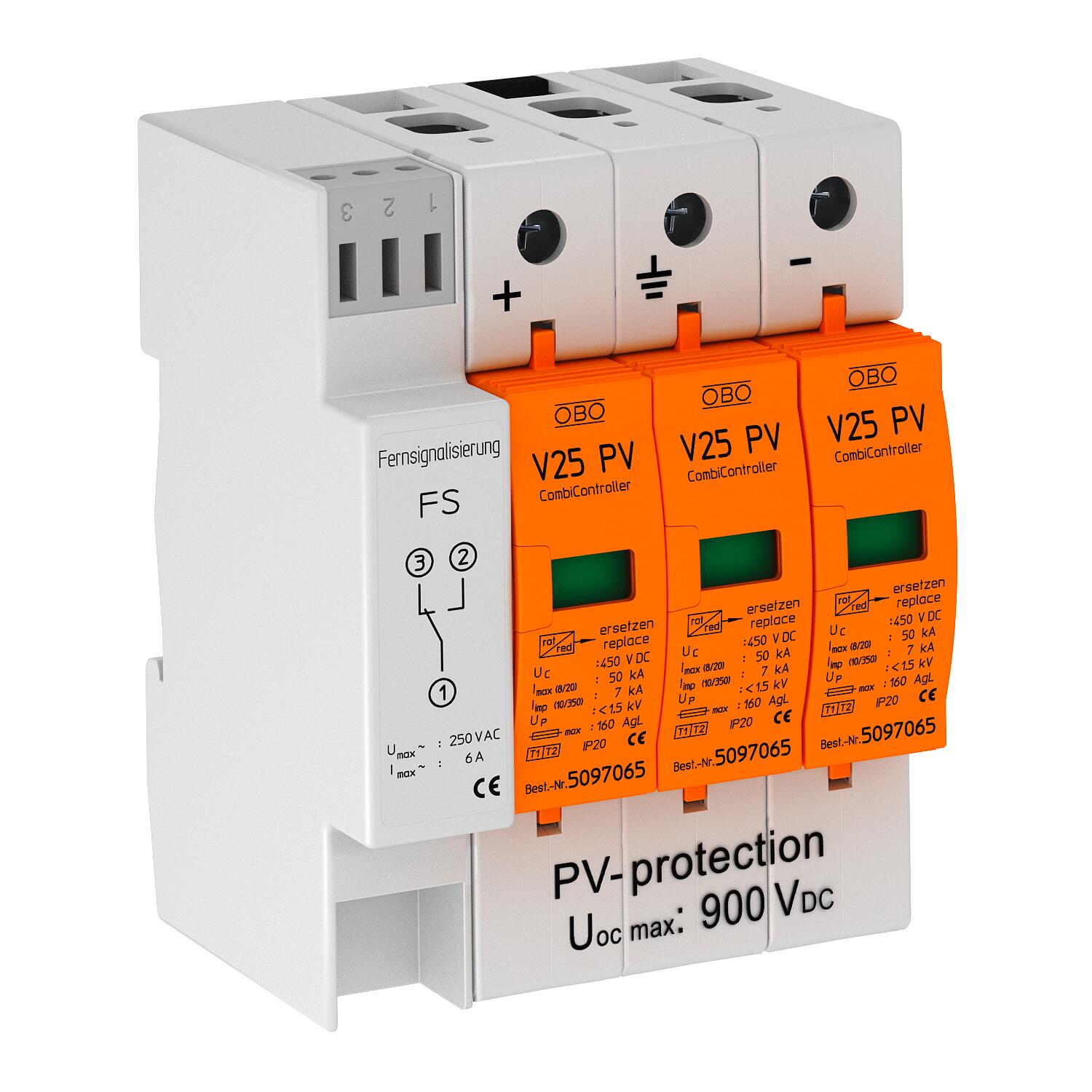

PV kombinirani odvodnik V25, 900V, s daljinskom signalizacijom 3 | IP20

PV kombinirani odvodnik V25, 900V, s daljinskom signalizacijom

Brt. art. 5097448 | EAN 4012195709121

Brt. art. / Tip

Broj polova	3

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

V25 kombinirani odvodnik tip 1+2 za fotonaponske instalacije s FS kontaktom bez potencijala
• Komplet s utičnim varistorskiom oodvodnikom s termičkim osiguračem

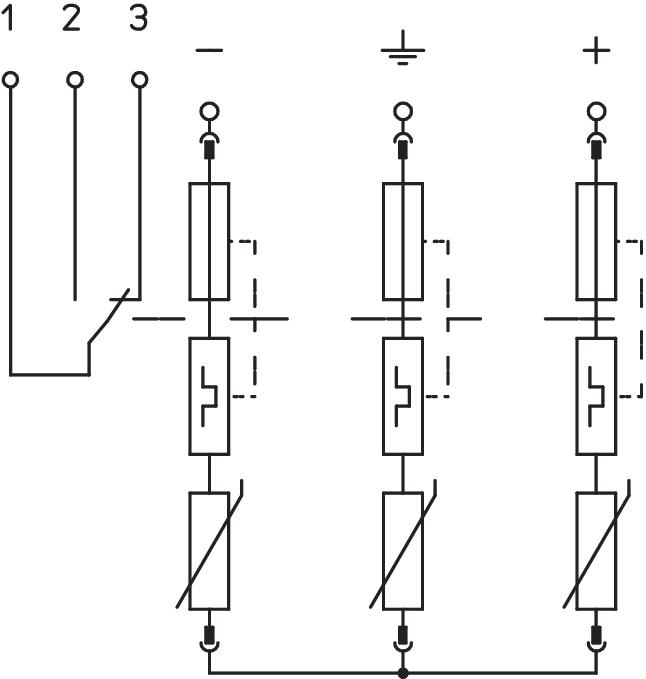

• Y-sklop za zaštitu od pogrešnog spajanja sukladno VDE 0100-712 (EN 50539-12)
• Izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 7 kA (10/350) i 50 kA (8/20) po polu
• Niska DC razina zaštite: < 3,0 kV i Uoc maks = 900V DC
• S optičkim prikazom funkcije za primjenu u uobičajenim razvodnim ormarima

Primjena: fotonaponske instalacije sa ili bez odvojene vanjske zaštite od udara munje

Tehnički podaci

Tehnički podaci

Broj polova	3
Daljinska dojava (FM)	Izmjenjivač
Daljinska signalizacija	da
Dimenzija	900V DC
Izvedba	3-polan za FN sustave
LPZ	0→2
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	50 kA
Maksimalni predosigurač	160 A
Maksimalni predosigurač	160
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon DC	900 V
Nazivna odvodna struja (8/20 µs)	30 kA
Nazivna odvodna struja (8/20 µs) [L-N]	30 kA
Oblik mreže	DC

Otvoreni	ne
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	7 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	da
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	ne
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	ne
Sustav uzemljenja TN-S	ne
Sustav uzemljenja TT	ne
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 1+2
Vrijeme odziva	<25 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Energetski vod DC (PV)
