Priključni stremen AB EX ISG pod kutom 22 | za svornjak M20

morepic-1

morepic-2

Priključni stremen AB EX ISG pod kutom

Brt. art. 5240390 | EAN 4012196524471

Brt. art. / Tip

Min. promjer bušenja

Izvedba

Opis proizvoda

Opis proizvoda

Priključni stremen za montažu OBO EX iskrišta tip EX ISG.

Tehnički podaci

Tehnički podaci

Dimenzija	85x45x40
Dodatni pribor	da
Izvedba	za svornjak M20
Materijal	Čelik

Min. promjer bušenja	22 mm
Površina	vruće pocinčano
Zamjenski dio	ne

Svi tipovi

Svi tipovi

Tip	Min. promjer bušenja	Izvedba	Brt. art.	Količina	Min. pak.
AB EX ISG SW M10	11 mm	za svornjak M10	5240380	Komada	2 Komada
AB EX ISG SW M12	14 mm	za svornjak M12	5240382	Komada	2 Komada
AB EX ISG SW M16	18 mm	za svornjak M16	5240386	Komada	2 Komada
AB EX ISG SW M20	22 mm	za svornjak M20	5240390	Komada	2 Komada
AB EX ISG SW M24	26 mm	za svornjak M24	5240394	Komada	2 Komada

Preuzimanja

Podatkovni list AB EX ISG SW M20 / 5240390 , 0.21MB , pdf

Priručnik Priručnik za zaštitu od djelovanja munje , 2.10MB , pdf

Priručnik Zaštita od prenapona i struje munje za Ex-područja , 2.10MB , pdf

Katalog Überspannungsschutz , 28.42MB , pdf

Grafički prikaz proizvoda AB EX ISG SW M20 / 5240390, 47.78 kB, jpg

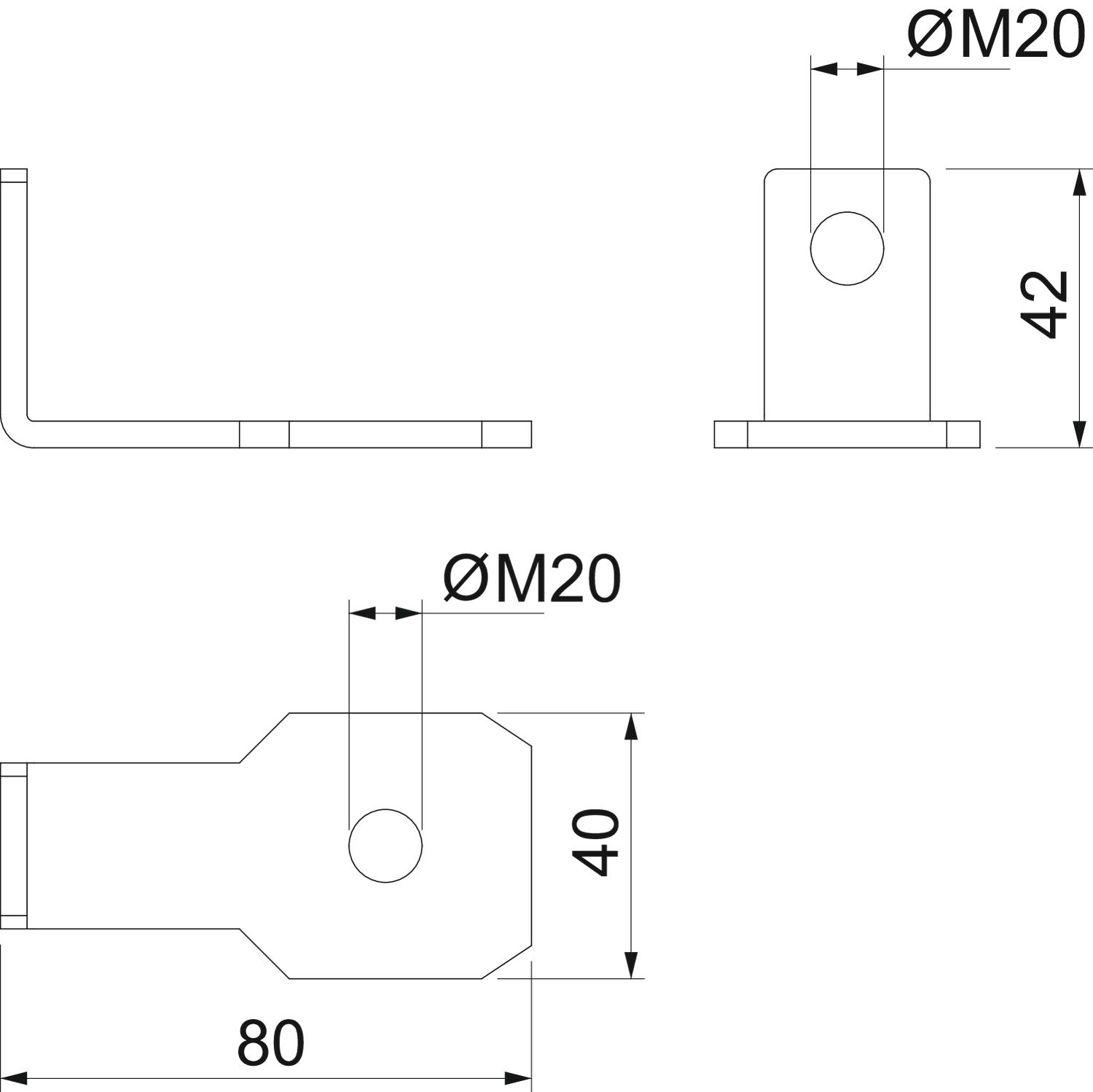

Dimenzionalni crtež AB EX ISG SW M20 / 5240390, 55.04 kB, jpg

AB EX ISG SW M20 / 5240390
