Pregradni element za stropnu montažu 50 | 100 | 60 | 116 | 80

morepic-1

morepic-2

Pregradni element za stropnu montažu

Brt. art. 7215494 | EAN 4012196835430

Brt. art. / Tip

Mjera A

Mjera B

Mjera b

Mjera H

Mjera h

Opis proizvoda

Opis proizvoda

Pregradni element za instalacije do polaganja kabela kod stropne montaže protupožarnog kanala PYROLINE® Con D tip PLCD D061220 i tip PLCD D091220. Stremen se montira direktno na sidru kojim se pričvršćuje protupožarni kanal.

Tehnički podaci

Tehnički podaci

Dimenzija	116x80x35
Materijal	Čelik
Mjera A	50 mm
Mjera B	100 mm
Mjera b	60 mm
Mjera h	80 mm

Mjera H	116 mm
Površina	pocinčano
Širina kanala iznutra	200 mm
Visina kanala iznutra	120 mm
Vrsta pričvršćivanja	vijčano spajanje

Svi tipovi

Svi tipovi

Tip	Mjera A	Mjera B	Mjera b	Mjera H	Mjera h	Brt. art.	Količina	Min. pak.
PLCD-SB0810	25	76	35	20	-	7215480	Komada	25 Komada
PLCD-SB1220	50	116	60	65	-	7215484	Komada	25 Komada
PLCD-SC0810	25	50	35	76	45	7215490	Komada	25 Komada
PLCD-SC1220	50	100	60	116	80	7215494	Komada	25 Komada

Preuzimanja

Podatkovni list PLCD-SC1220 / 7215494 , 0.16MB , pdf

Priručnik Protupožarna zaštita u elektrotehnici - smjernice za vatrootpornu ugradnju u zgrade , 1.33MB , pdf

Brošura Brošura Stručnjaci , 2.10MB , pdf

Brošura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Brandschutzkanäle , 8.99MB , pdf

Izjava o svojstvima PLCD-SC1220 / 7215494 , 0.31MB , pdf

Potvrda o odobrenju Fire protection ducts PYROLINE® Con PLC , 1.30MB , pdf

Preuzmi

Upute za montažu Upute za ugradnju vatrootpornog kanala PYROLINE-Con PLC , 14.60MB , pdf

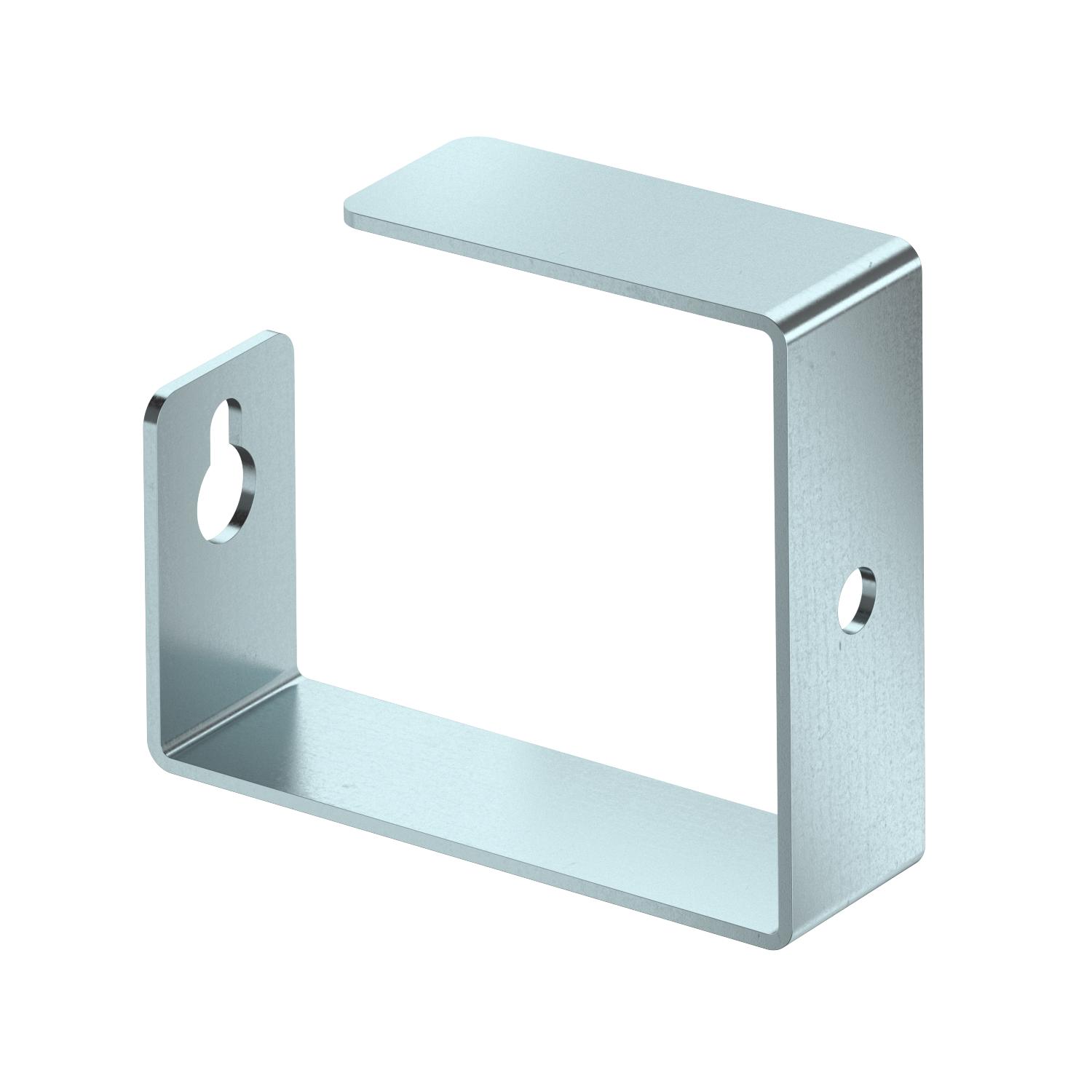

Grafički prikaz proizvoda PLCD-SC1220 / 7215494, 70.64 kB, jpg

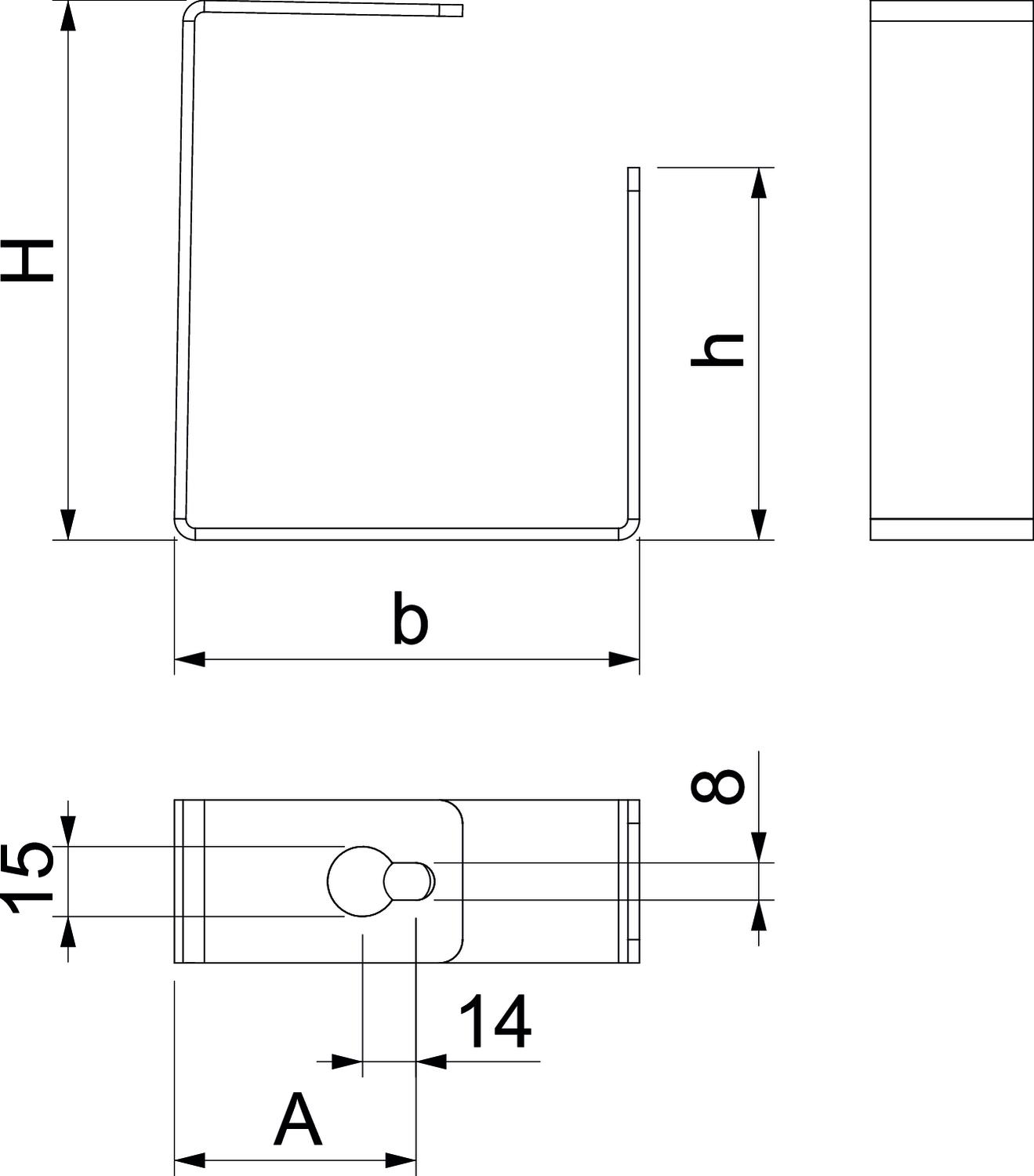

Dimenzionalni crtež PLCD-SC1220 / 7215494, 59.01 kB, jpg

Za ovaj proizvod nisu dostupni tekstovi za troškovnike

7215494_KSTP1.stp, 85.90 kB
