Pregradni element za stropnu montažu 25 | 50 | 35 | 76 | 45

morepic-1

morepic-2

Pregradni element za stropnu montažu

Brt. art. 7215490 | EAN 4012196835423

Brt. art. / Tip

Mjera A

Mjera B

Mjera b

Mjera H

Mjera h

Opis proizvoda

Opis proizvoda

Pregradni element za instalacije do polaganja kabela kod stropne montaže protupožarnog kanala PYROLINE® Con D tip PLCD D060810 i tip PLCD D090810. Stremen se montira direktno na sidru kojim se pričvršćuje protupožarni kanal.

Tehnički podaci

Tehnički podaci

Dimenzija	76x45x35
Materijal	Čelik
Mjera A	25 mm
Mjera B	50 mm
Mjera b	35 mm
Mjera H	76 mm

Mjera h	45 mm
Površina	pocinčano
Širina kanala iznutra	100 mm
Visina kanala iznutra	80 mm
Vrsta pričvršćivanja	vijčano spajanje

Svi tipovi

Svi tipovi

Tip	Mjera A	Mjera B	Mjera b	Mjera H	Mjera h	Brt. art.	Količina	Min. pak.
PLCD-SB0810	25	76	35	20	-	7215480	Komada	25 Komada
PLCD-SB1220	50	116	60	65	-	7215484	Komada	25 Komada
PLCD-SC0810	25	50	35	76	45	7215490	Komada	25 Komada
PLCD-SC1220	50	100	60	116	80	7215494	Komada	25 Komada

Preuzimanja

Podatkovni list PLCD-SC0810 / 7215490 , 0.18MB , pdf

Priručnik Protupožarna zaštita u elektrotehnici - smjernice za vatrootpornu ugradnju u zgrade , 1.33MB , pdf

Brošura Brošura Stručnjaci , 2.10MB , pdf

Brošura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Brandschutzkanäle , 8.99MB , pdf

Izjava o svojstvima PLCD-SC0810 / 7215490 , 0.31MB , pdf

Potvrda o odobrenju Fire protection ducts PYROLINE® Con PLC , 1.30MB , pdf

Preuzmi

Upute za montažu Upute za ugradnju vatrootpornog kanala PYROLINE-Con PLC , 14.60MB , pdf

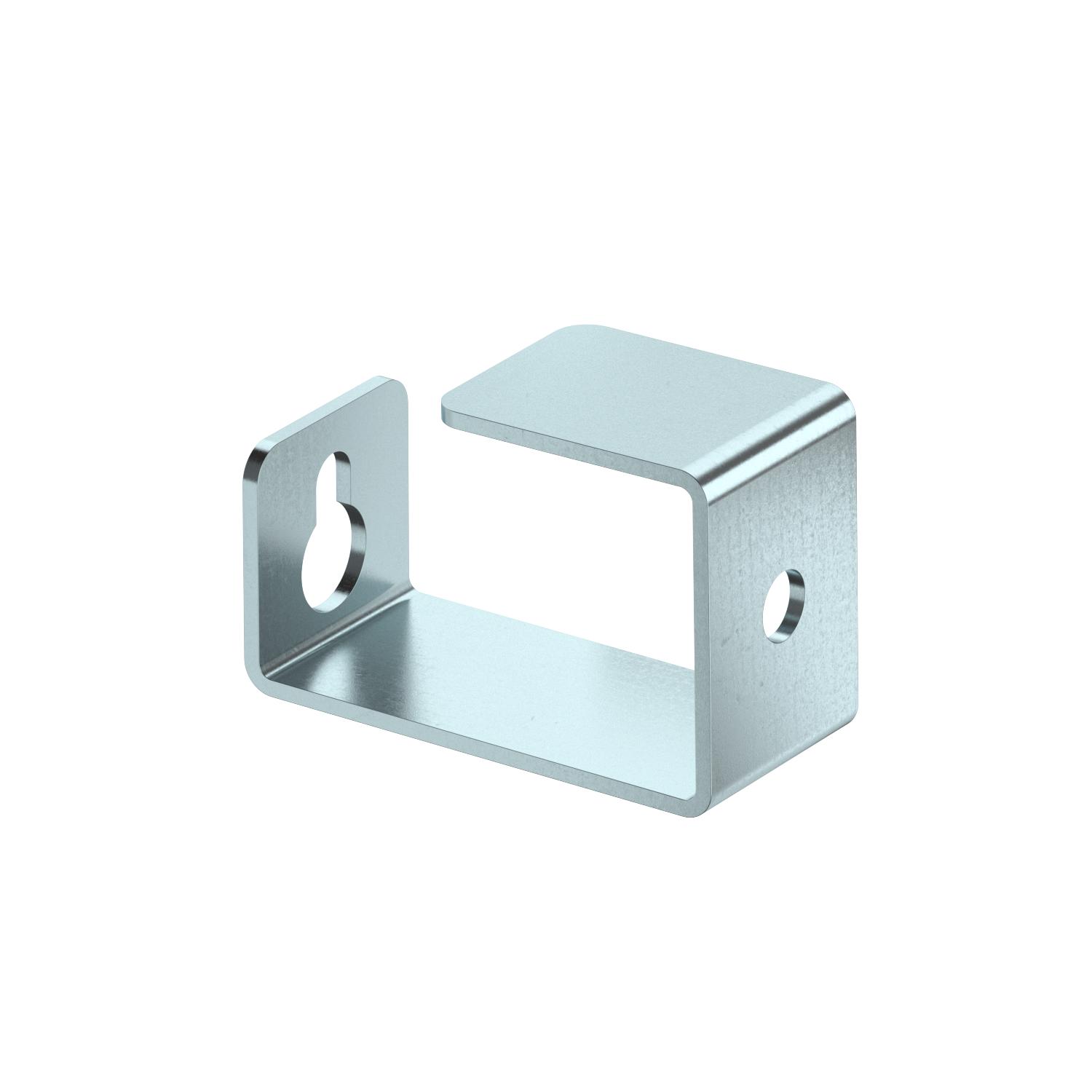

Grafički prikaz proizvoda PLCD-SC0810 / 7215490, 55.91 kB, jpg

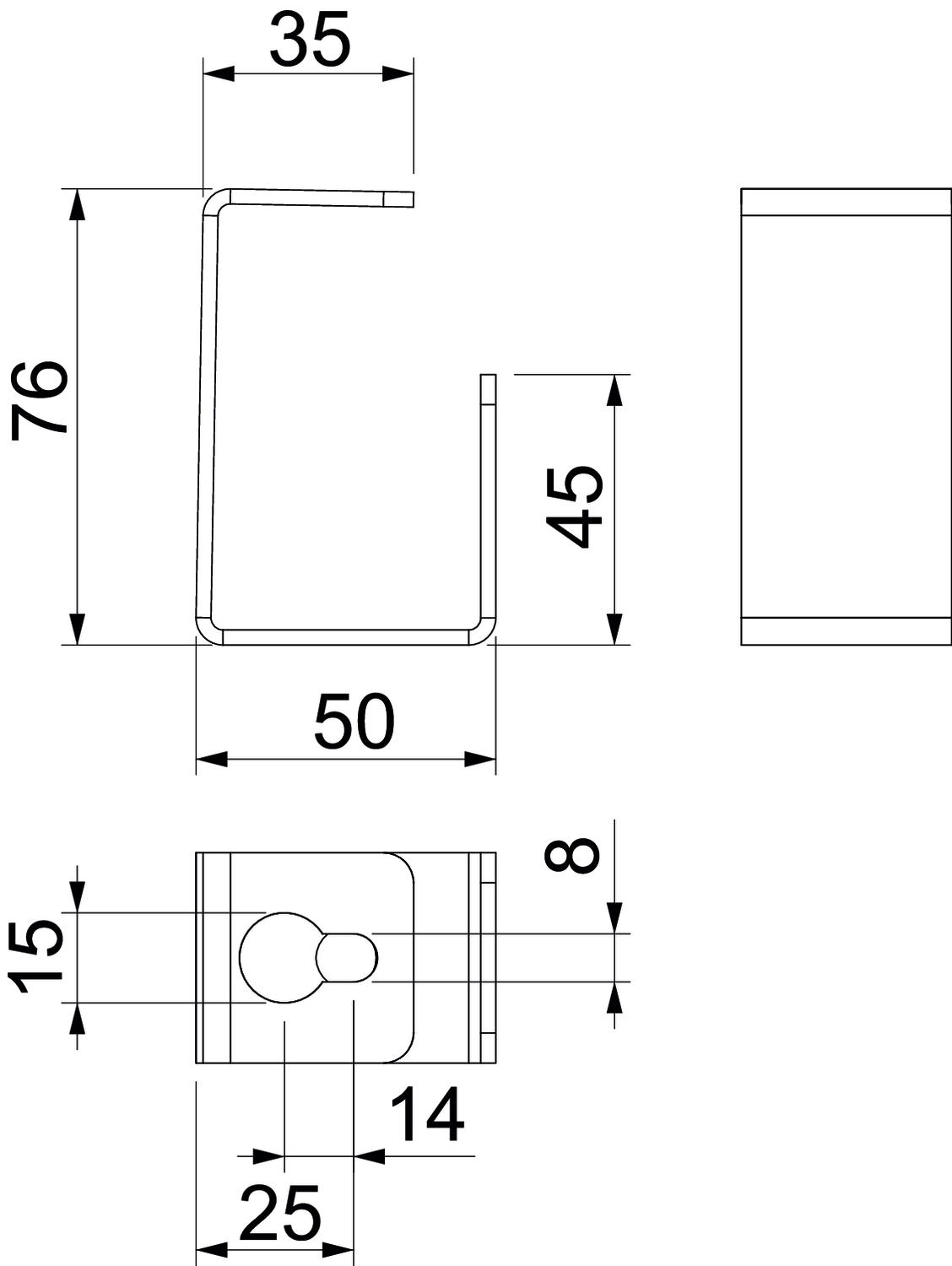

Dimenzionalni crtež PLCD-SC0810 / 7215490, 59.30 kB, jpg

Za ovaj proizvod nisu dostupni tekstovi za troškovnike

7215490_KSTP1.stp, 101.15 kB
