Pregrada za zidnu montažu 25 | 76 | 35 | 20

morepic-1

morepic-2

Pregrada za zidnu montažu

Brt. art. 7215480 | EAN 4012196835386

Brt. art. / Tip

Mjera A

Mjera B

Mjera H

Mjera h

Opis proizvoda

Opis proizvoda

Pregrada za instalacije do polaganja kabela kod zidne montaže protupožarnog kanala PYROLINE® Con D tip PLCD D060810 i tip PLCD D090810. Montaža kutnika izravno na pričvrsnoj tipli protupožarnog kanala.

Tehnički podaci

Tehnički podaci

Boja	cink
Dimenzija	50x76x35
Materijal	Čelik
Mjera A	25 mm
Mjera B	76 mm
Mjera h	20 mm

Mjera H	35 mm
Površina	pocinčano
Širina kanala iznutra	100 mm
Visina kanala iznutra	80 mm
Vrsta pričvršćivanja	vijčano spajanje

Svi tipovi

Svi tipovi

Tip	Mjera A	Mjera B	Mjera H	Mjera h	Brt. art.	Količina	Min. pak.
PLCD-SB0810	25 mm	76 mm	35 mm	20 mm	7215480	Komada	25 Komada
PLCD-SB1220	50 mm	116 mm	60 mm	65 mm	7215484	Komada	25 Komada
PLCD-SC0810	25 mm	50 mm	35 mm	76 mm	7215490	Komada	25 Komada
PLCD-SC1220	50 mm	100 mm	60 mm	116 mm	7215494	Komada	25 Komada

Preuzimanja

Podatkovni list PLCD-SB0810 / 7215480 , 0.15MB , pdf

Priručnik Protupožarna zaštita u elektrotehnici - smjernice za vatrootpornu ugradnju u zgrade , 1.33MB , pdf

Brošura Brošura Stručnjaci , 2.10MB , pdf

Brošura False ceiling installations , 2.70MB , pdf

Katalog Fire protection ducts , 8.99MB , pdf

Izjava o svojstvima PLCD-SB0810 / 7215480 , 0.31MB , pdf

REACH Izjava o sukladnosti PLCD-SB0810 / 7215480 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti PLCD-SB0810 / 7215480 , 0.13MB , pdf

Preuzmi

Potvrda o odobrenju Fire protection ducts PYROLINE® Con PLC , 1.30MB , pdf

Preuzmi

Upute za montažu Upute za montažu vatrootpornog kanala PYROLINE-Con BSK , 15.07MB , pdf

Upute za montažu Upute za ugradnju vatrootpornog kanala PYROLINE-Con PLC , 14.60MB , pdf

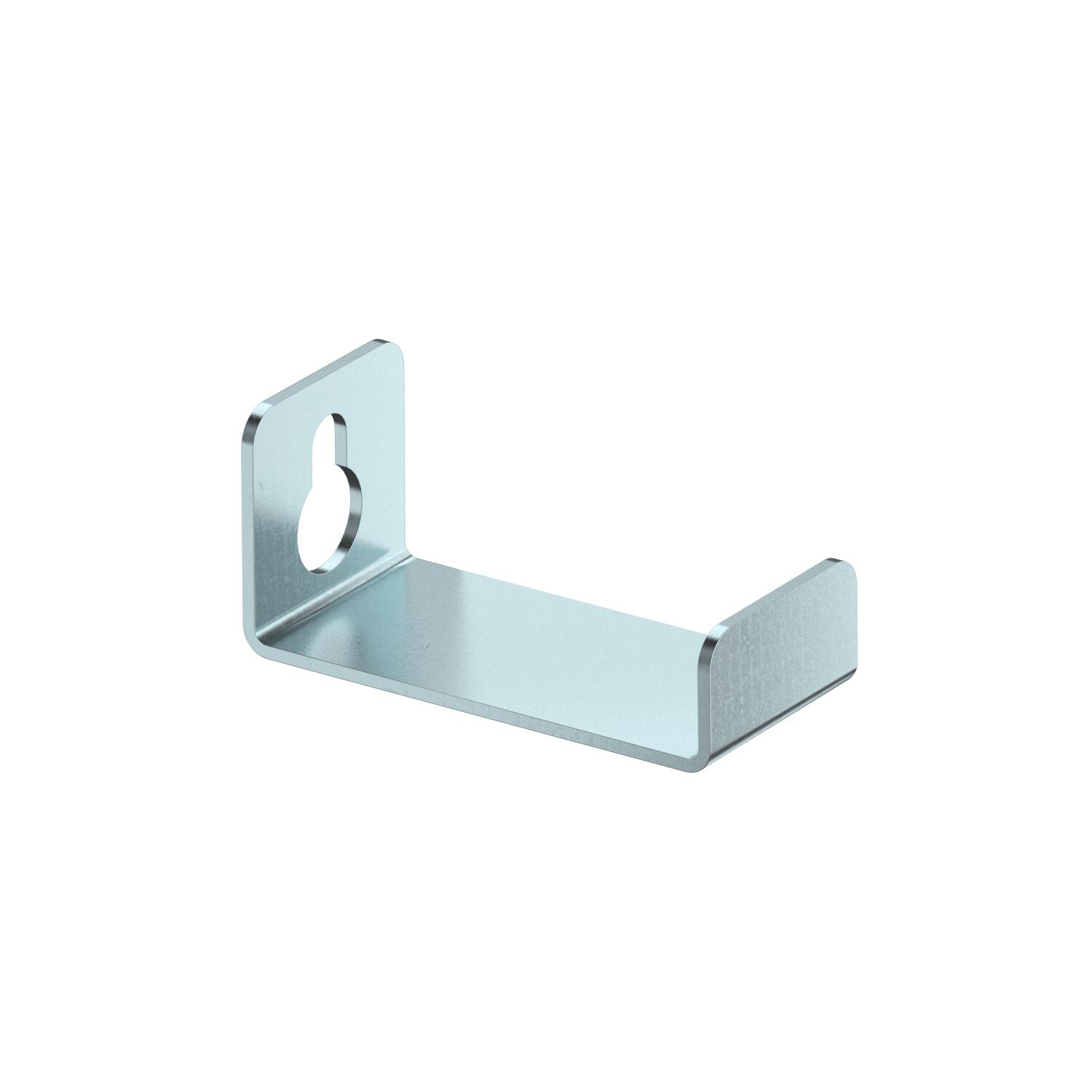

Grafički prikaz proizvoda PLCD-SB0810 / 7215480, 39.10 kB, jpg

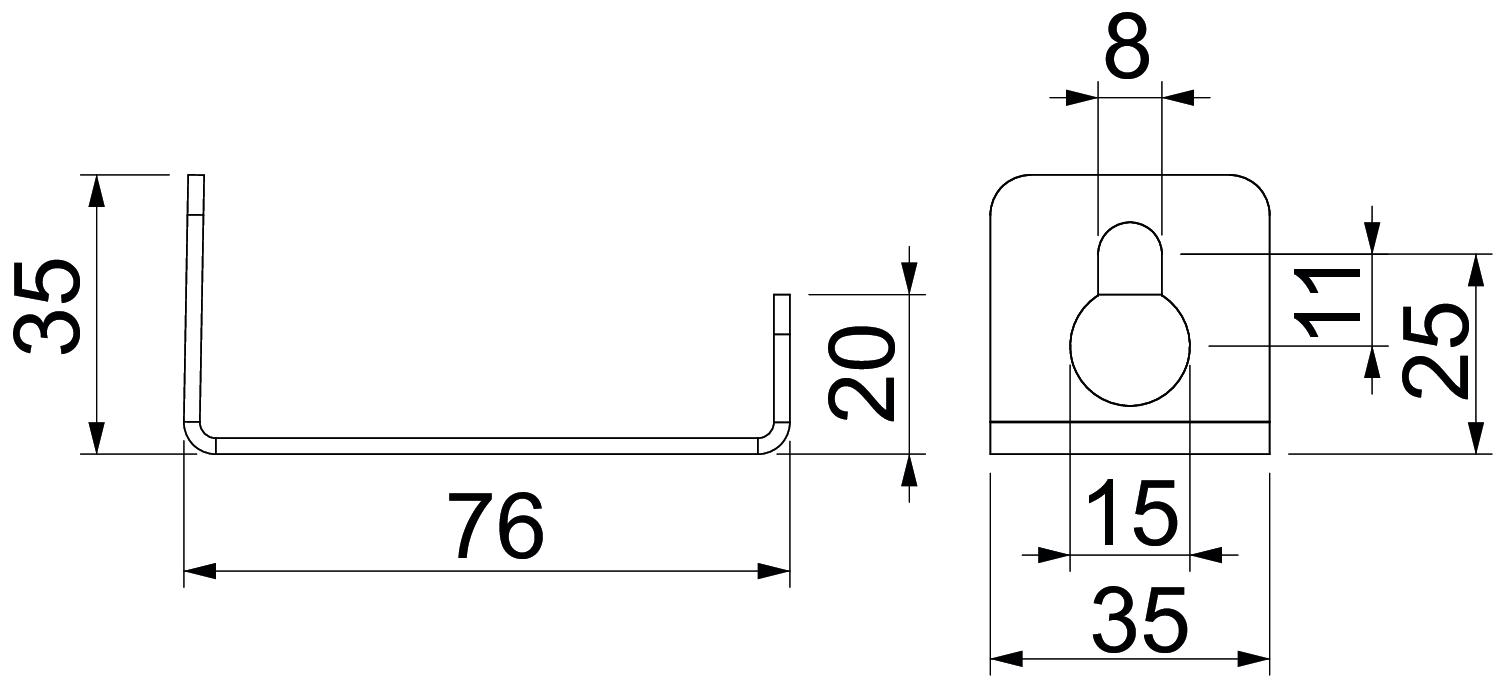

Dimenzionalni crtež PLCD-SB0810 / 7215480, 43.63 kB, jpg

Za ovaj proizvod nisu dostupni tekstovi za troškovnike

7215480_KSTP1.stp, 74.50 kB
