Podna kutija UDHOME2, s izlazom za kabel, bez utora za podnu oblogu, prazna, nehrđajući čelik

Brt. art. 7368261 | EAN 4012197382179

Opis proizvoda
Opis proizvoda
Kvadratna podna kutija za primjenu u suho održavanim šupljim podovima i podovima s glazurom u zatvorenom prostoru. Kućište s utisnutim otvorima za cijevi (M20/M25). Okvir kutije nivelira se s pomoću 4 nivelacijske nožice u ravnini s podnom oblogom. Minimalna dubina ugradnje je 100 mm, raspon izravnavanja + 35 mm.

Okvir i poklopac su od nehrđajućeg čelika. Pomoću montažnih pločica mogu se ugraditi 2 komunikacijska modula. Nosivost od 15 kN zajamčena je samo kada se ne upotrebljava.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
Tehnički podaci

Tehnički podaci

Broj ugradnih elemenata 2

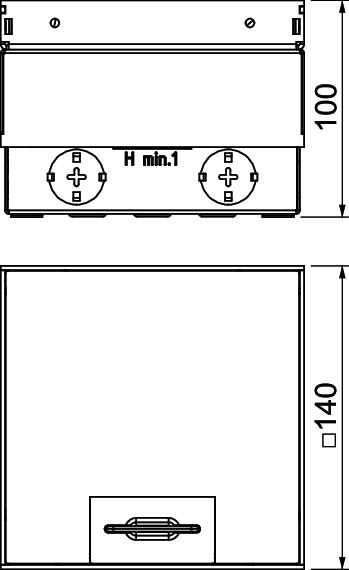

Dimenzija 140x140x110
Duljina 140 mm
Izvedba kvadratno
Izvedba izlaza za kabele Zakretni izvod za kabele
Maks. visina poda 135 mm
Mehanizam za otvaranje Ručica
Min. visina poda 100 mm
Mogućnost ugradnje brtve ne
Nazivna veličina za ugradbene elemente 2
Norma EN 50085-2-2
Nosač za prihvat ugradnih kutija ne
Odobrenja VDE
Održavanje poda suho
Okvirna izvedba Rub za podnu oblogu
Oprema Prazno kućište
Područje primjene u korištenom stanju 6.101.1 suho održavanje poda
Područje primjene u nekorištenom stanju 6.101.1 suho održavanje poda
Prikladno za mokro održavanje ne
Prikladno za podni kanal u razini glazure ne
Prikladno za podzemni kanal ne
Prikladno za ugradnju u dvostruki pod da
Prikladno za ugradnju u šuplji pod da
Prikladno za zatvoreni podni kanal u razini glazure ne
Sa slobodnim prostorom za podnu oblogu ne
Širina 140 mm
Stupanj zaštite IK-kod IK10
Teška robusna izvedba ne
Vertikalno opterećenje, mala površina do 3000 N
Visina 100 mm
Vrsta zaštite (IP) u korištenom stanju IP20
Vrsta zaštite (IP) u nekorištenom stanju IP40
Zaštitni okvir za slobodan prostor za podnu oblogu ne
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Brt. art. Količina Min. pak.
UDHOME2 GV D1 7368261
1 Komada
