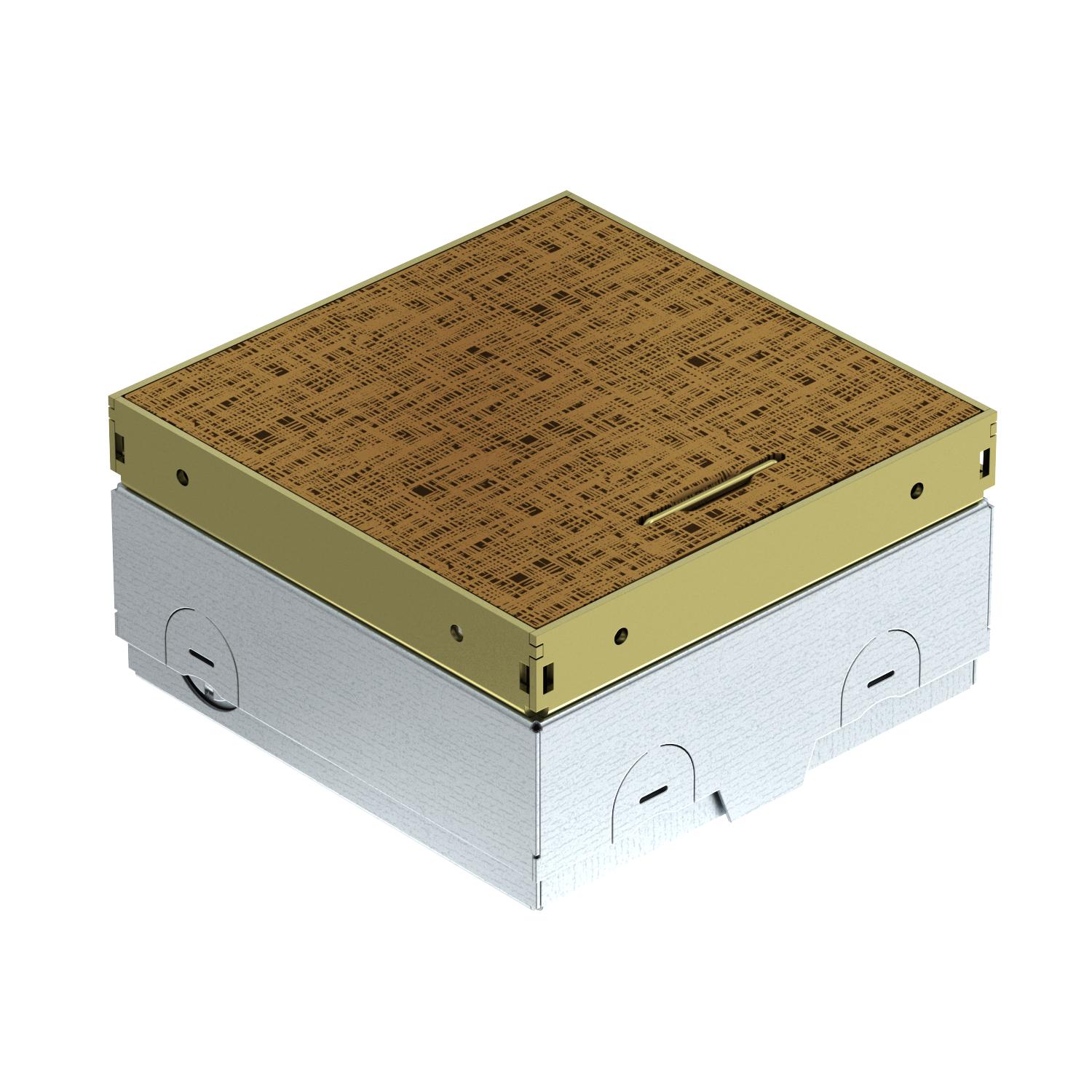

Podna kutija UDHOME-ONE, bez upuštenja za podnu oblogu, neopremljena, mjed

Brt. art. 7368226 | EAN 4012197382391

Opis proizvoda
Opis proizvoda
Kvadratna podna kutija za primjenu u suho održavanim sustavima i podovima s glazurom u zatvorenom prostoru. Kućište s utisnutim otvorima za cijevi (M20/M25). Okvir kutije nivelira se s pomoću 4 nivelacijske nožice u ravnini s podnom oblogom. Minimalna dubina ugradnje je 75 mm, raspon izravnavanja + 30 mm. Okvir i poklopac su od mjedi. Poklopac s dekorativnom pločom. Nosivost od 15 kN zajamčena je samo kada se ne upotrebljava. Prazno kućište za instalacijski uređaj Modul 45® i podatkovnu utičnicu. Prilikom isporuke zatvorena slijepom pločom.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
Tehnički podaci

Tehnički podaci

Broj ugradnih elemenata 2

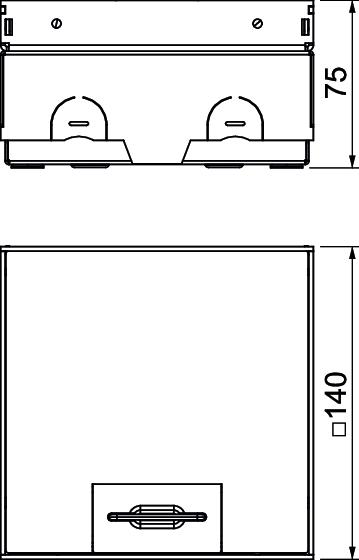

Dimenzija 140x140x75
Duljina 140 mm
Izvedba kvadratno
Izvedba izlaza za kabele Zakretni izvod za kabele
Maks. visina poda 105 mm
Mehanizam za otvaranje Ručica
Min. visina poda 75 mm
Mogućnost ugradnje brtve ne
Nosač za prihvat ugradnih kutija ne
Odobrenja VDE
Održavanje poda suho
Oprema Prazno kućište
Područje primjene u korištenom stanju 6.101.1 suho održavanje poda
Područje primjene u nekorištenom stanju 6.101.1 suho održavanje poda
Prikladno za mokro održavanje ne
Prikladno za podni kanal u razini glazure ne
Prikladno za podzemni kanal ne
Prikladno za ugradnju u dvostruki pod da
Prikladno za ugradnju u šuplji pod da
Prikladno za zatvoreni podni kanal u razini glazure ne
Sa slobodnim prostorom za podnu oblogu ne
Širina 140 mm
Stupanj zaštite IK-kod IK10
Teška robusna izvedba ne
Vertikalno opterećenje, mala površina do 3000 N
Vertikalno opterećenje, velika površina do 15 000 N
Visina 75 mm
Vrsta zaštite (IP) u korištenom stanju IP20
Vrsta zaštite (IP) u nekorištenom stanju IP40
Zaštitni okvir za slobodan prostor za podnu oblogu ne
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Brt. art. Količina Min. pak.
UDHOME-ONE GM D3 7368226
1 Komada
