Podloška A2 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Podloška A2

Brt. art. 3402320 | EAN 4012195300618

Brt. art. / Tip

Mjera d min.

Mjera d

Mjera h

Navoj

Opis proizvoda

Opis proizvoda

Podloška prema DIN 125, oblika A, za univerzalnu primjenu.

Tehnički podaci

Tehnički podaci

Debljina lima	0,08 in
Debljina materijala	2 mm
Dimenzija	M10
Facettenförmig	ne
Materijal	Nehrđajući čelik
Mjera d	10,5 mm
Mjera d min.	20 mm
Mjera h	2 mm

Navoj	M10
Oblik rupe	okruglo
Površina	površina naknadno obrađena
Promjer	20 mm
Promjer rupe	10,5 mm
Unutarnji promjer	10,5 mm
Vanjski promjer	20 mm

Svi tipovi

Svi tipovi

Tip	Mjera d min.	Mjera d	Mjera h	Navoj	Brt. art.	Količina	Min. pak.
WS M6 D12 A2	12 mm	6,4 mm	1,6 mm	M6	3402304	Komada	100 Komada
WS M8 D16 A2	16 mm	8,4 mm	1,6 mm	M8	3402312	Komada	100 Komada
WS M10 D20 A2	20 mm	10,5 mm	2 mm	M10	3402320	Komada	100 Komada
WS M12 D24 A2	24 mm	13 mm	2,5 mm	M12	3402339	Komada	100 Komada

Preuzimanja

Podatkovni list WS M10 D20 A2 / 3402320 , 0.18MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU izjava o sukladnosti WS M10 D20 A2 / 3402320 , 0.06MB , pdf

Preuzmi

REACH Izjava o sukladnosti WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Preuzmi

Grafički prikaz proizvoda WS M10 D20 A2 / 3402320, 14.98 kB, jpg

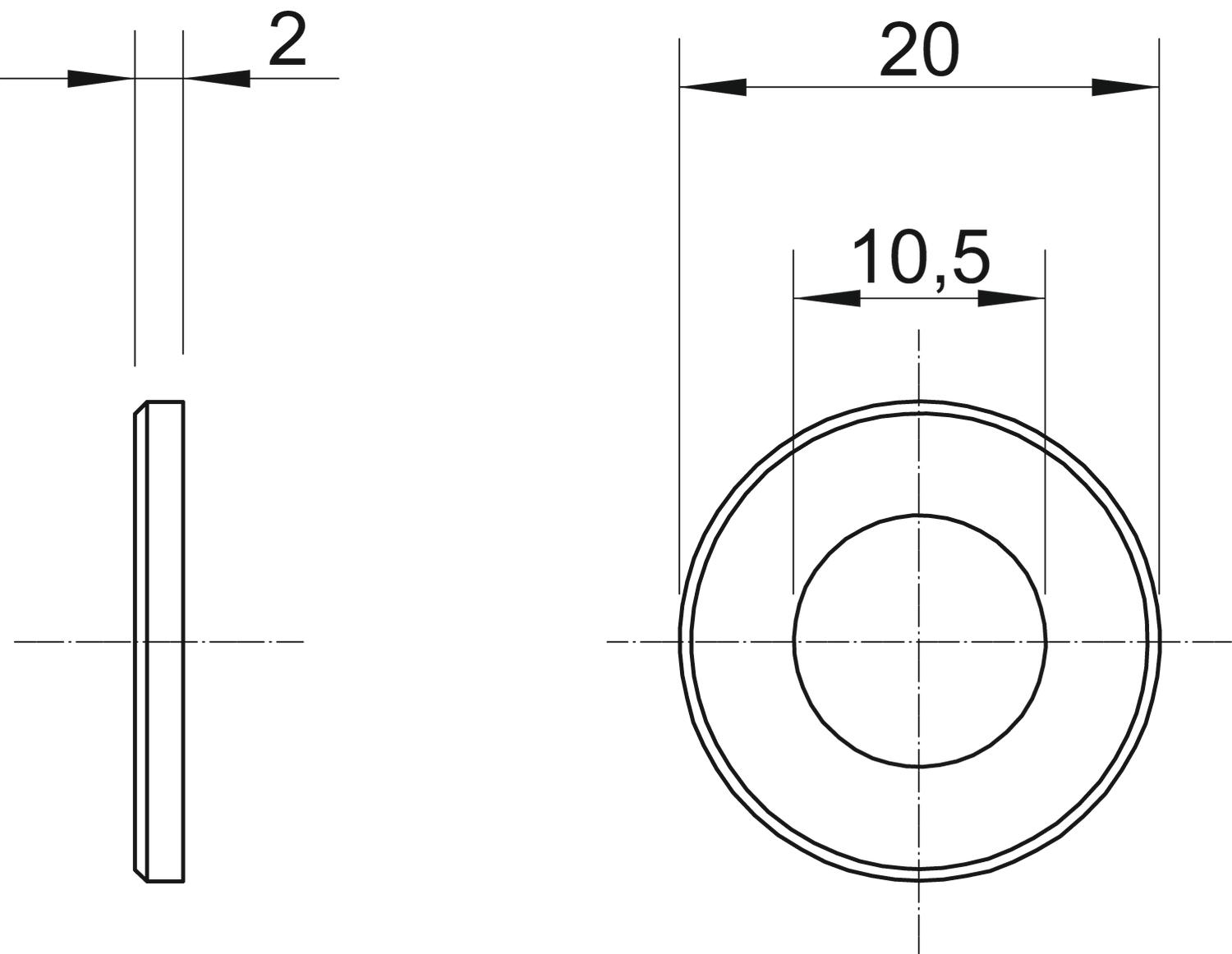

Dimenzionalni crtež WS M10 D20 A2 / 3402320, 61.83 kB, jpg

WS M10 D20 A2 / 3402320
