Podloška 16 | | 8,4 | 1,6 | M8

morepic-1

morepic-2

Podloška

Brt. art. 3402088 | EAN 4012195300076

Brt. art. / Tip

Mjera d min.

Mjera d

Mjera h

Navoj

Opis proizvoda

Opis proizvoda

Podloška prema DIN 125, oblika A, za univerzalnu primjenu.

Tehnički podaci

Tehnički podaci

Debljina lima	0,06 in
Debljina materijala	1,6 mm
Dimenzija	M8
Facettenförmig	ne
kaljeno	ne
Materijal	Čelik

Mjera d	8,4 mm
Mjera d min.	16 mm
Mjera h	1,6 mm
Navoj	M8
Oblik rupe	okruglo
Površina	galvanski pocinčano

Svi tipovi

Svi tipovi

Tip	Mjera d min.	Mjera d	Mjera h	Navoj	Brt. art.	Količina	Min. pak.
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Komada	100 Komada
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Komada	100 Komada
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Komada	100 Komada
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Komada	100 Komada
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Komada	100 Komada

Preuzimanja

Podatkovni list WS M8 D16 G / 3402088 , 0.17MB , pdf

Priručnik Protupožarna zaštita u elektrotehnici - smjernice za vatrootpornu ugradnju u zgrade , 1.33MB , pdf

Brošura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU izjava o sukladnosti WS M8 D16 G / 3402088 , 0.06MB , pdf

Preuzmi

REACH Izjava o sukladnosti WS M8 D16 G / 3402088 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti WS M8 D16 G / 3402088 , 0.12MB , pdf

Preuzmi

Grafički prikaz proizvoda WS M8 D16 G / 3402088, 16.16 kB, jpg

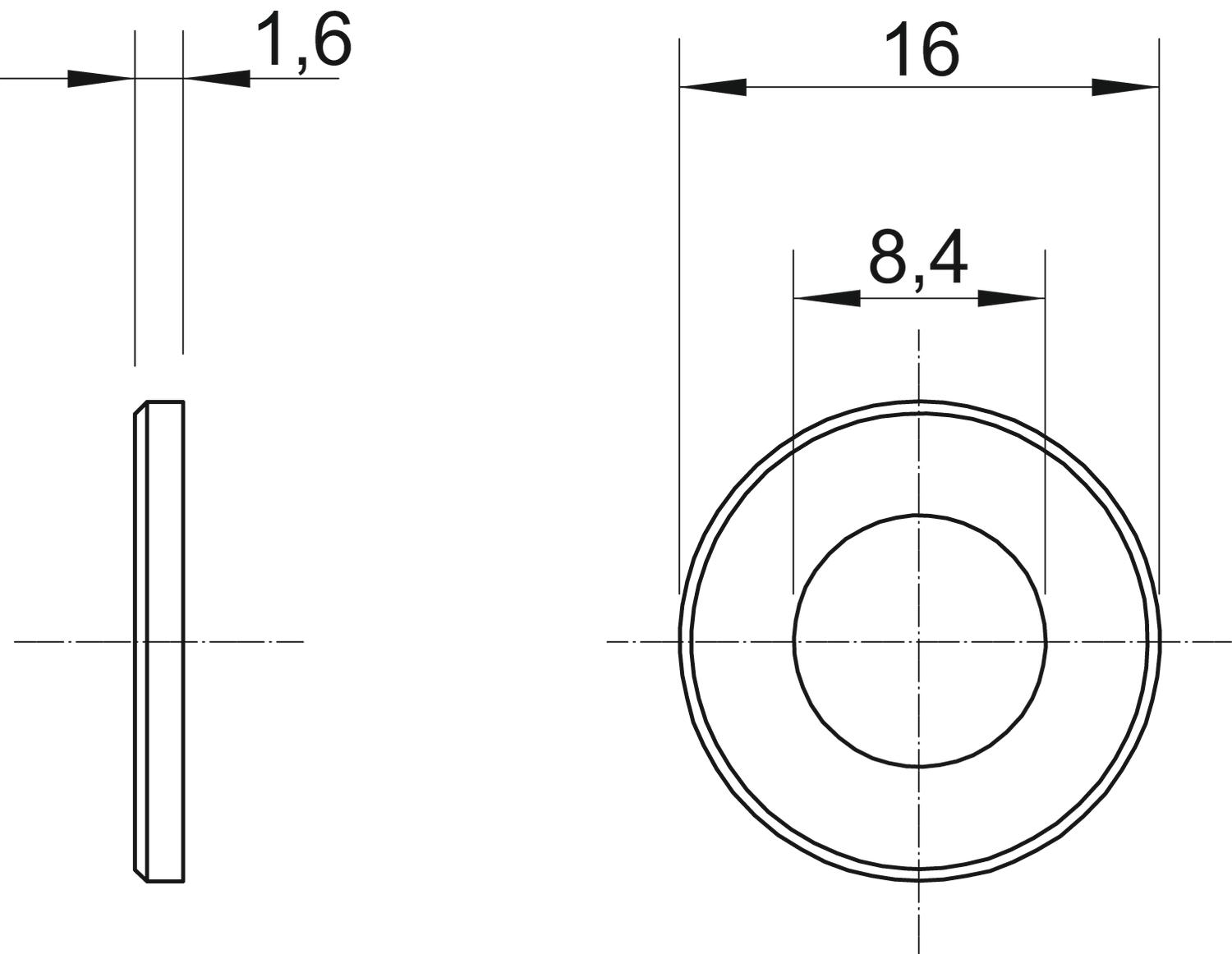

Dimenzionalni crtež WS M8 D16 G / 3402088, 61.87 kB, jpg
