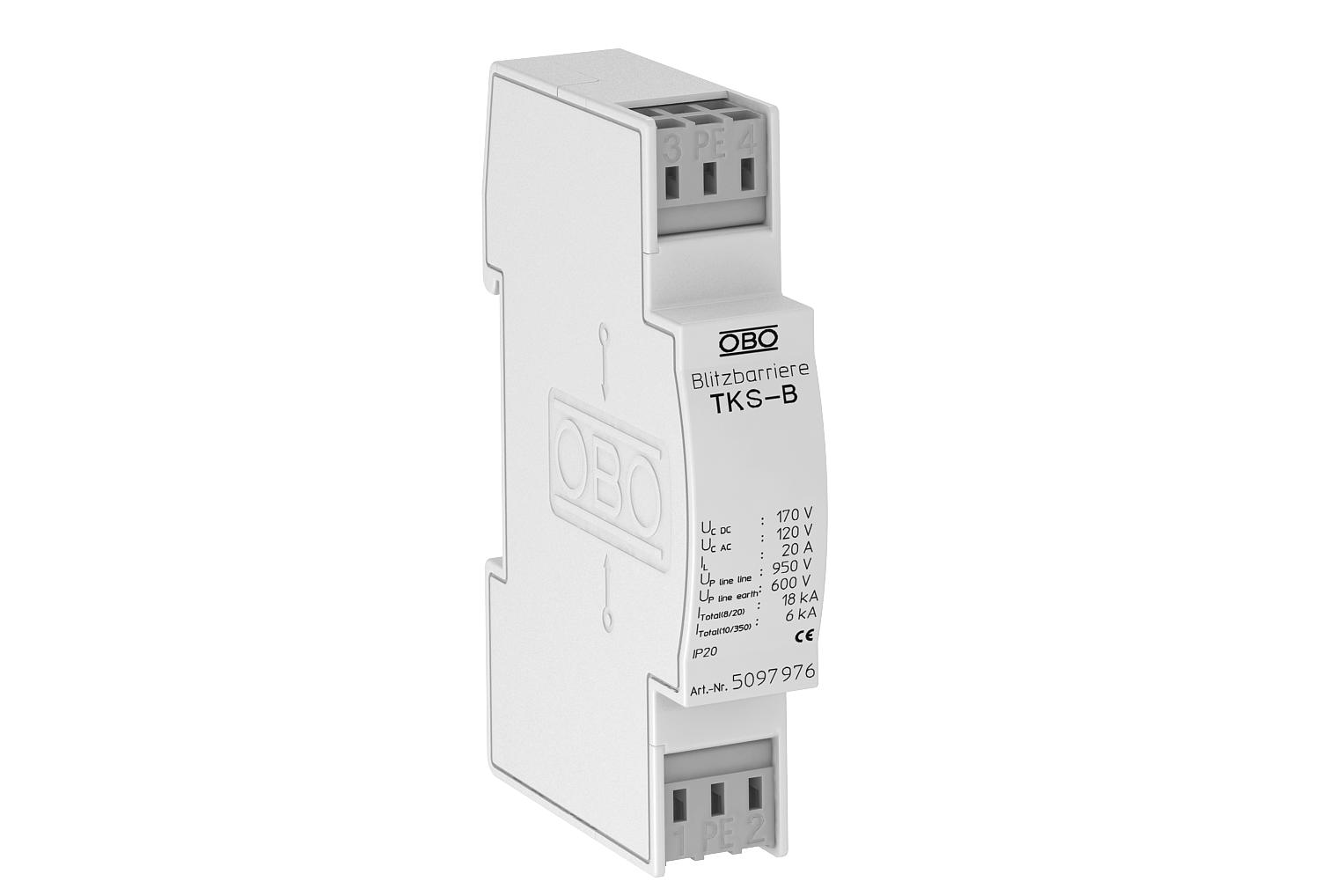

Osnovna zaštita za dvožilne sustave s primjenom u VF tehnici 120 V 2 | 120 | 170 | Stezaljka

Osnovna zaštita za dvožilne sustave s primjenom u VF tehnici 120 V

Brt. art. 5097976 | EAN 4012195578277

Brt. art. / Tip	5097976 / TKS-B

Broj polova	2

Najviši trajni napon AC	120 V

Najviši trajni napon DC	170 V

Utični sustav	Stezaljka

Opis proizvoda

Opis proizvoda

TKS-B:...: Zaštita od prenapona namijenjena za mjernu, upravljačku i regulacijsku tehniku, kao i telekomunikacijske sustave

• Osnovna zaštita za izjednačenje potencijala
• Visoki kapacitet odvodnje 6kA (10/350)
• Sa stezaljkama bez vijaka za jednostavnu montažu
• U rasteru 17,5 mm

Primjena: primjena na 35 mm-montažnim profilima u svakom uobičajenom razvodnom ormaru.

Tehnički podaci

Tehnički podaci

Broj polova	2
Dimenzija	120V AC
Granična frekvencija	250 MHz
Ispitna norma	IEC 61643-21
Jakost udarne struje žila-zemlja	C2: 18 kV / 9 kA
Jakost udarne struje žila-žila	C2: 18 kV / 9 kA
Kapacitet (žila-zemlja)	<10 pF
Kapacitet (žila-žila)	<10 pF
Kategorie	Tip 1+2 / D1+C2
LPZ	0→2
Maks. presjek fleksibilnog priključka.	2,5 mm²
Maks. presjek krutog priključka	2,5 mm²
Maks. presjek višežičnog priključka	2,5 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Min. presjek krutog priključka	0,14 mm²
Min. presjek višežičnog priključka	0,14 mm²
Najviši trajni napon AC	120 V

Najviši trajni napon DC	170 V
Nazivna strujna opterećenja AC	14 A
Nazivna strujna opterećenja DC	20 A
Otpor instalacije	>1 GΩ
Priključak oplete	ne
Razina zaštite linija - linija	<950 V
Razina zaštite linija - zemlja	<600 V
Razvodni ormar TE (17,5 mm)	1
SPD sukladno IEC 61643-21	Razred I+II / D1+C2
Stupanj zaštite	IP20
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
Ukupna nazivna odvodna struja (10/350)	D1: 6 kA
Ukupna nazivna odvodna struja (8/20)	18 kA
Uneseno prigušenje (insertion loss)	3 dB @ 250 MHz dB
Utični sustav	Stezaljka
Uzemljenje preko:	Priključni kabel
