Osnova podne kutije UDS9 za instalacijske cijevi i metalne kanale
Brt. art. 7400353 | EAN 4012195729839
- Opis proizvoda
-

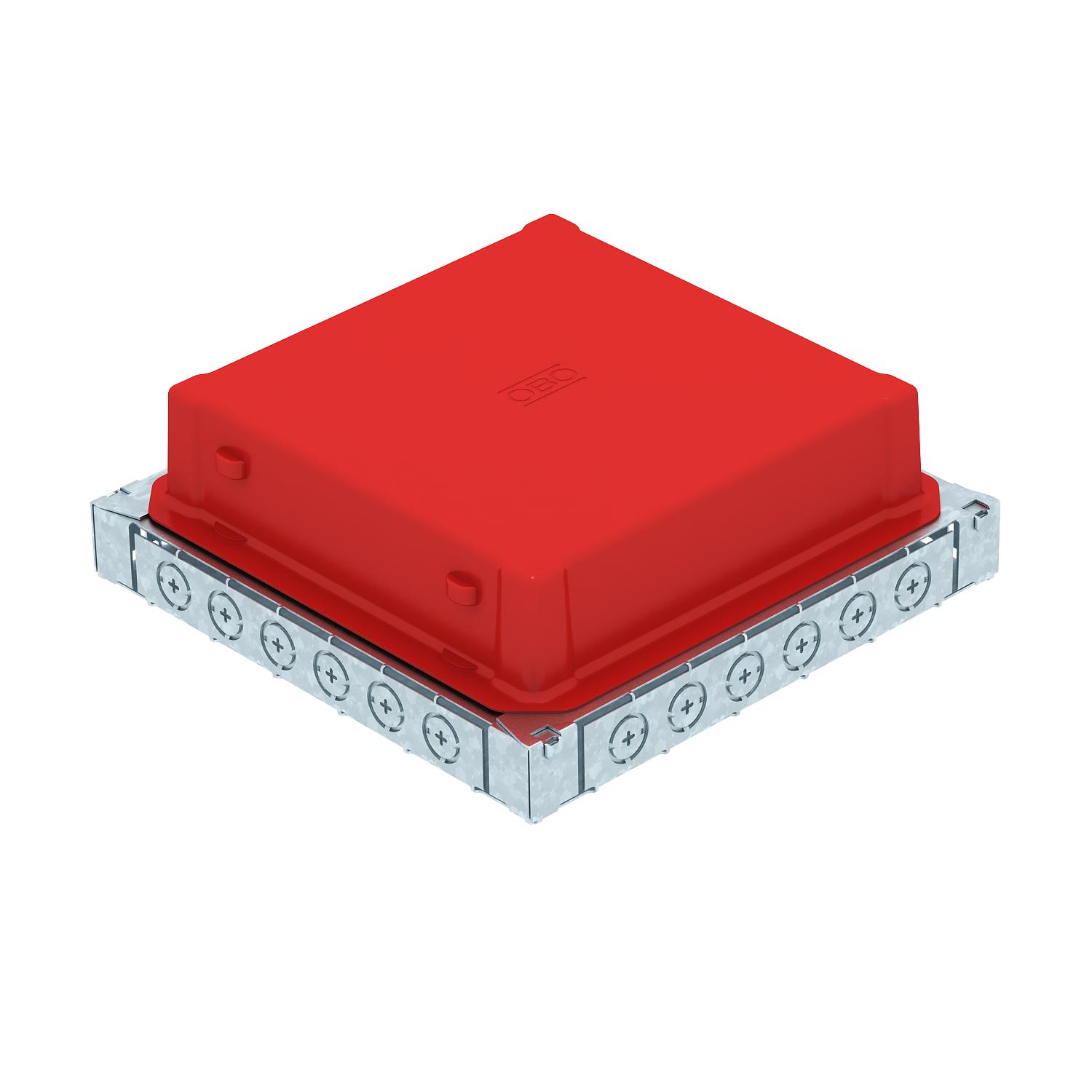

Opis proizvodaOsnova podne kutije za ugradnju ugradne jedinice veličine 9. Montažni otvor štiti se pomoću izolacije koja je dio isporuke. Osnova podne kutija ima otvore za montažu čeličnog podnog kanala s 2 ili 3 komore veličine 25038 kao i šest elektroinstalacijskih cijevi M20 ili M25 na svim četiri stranama. Podne kutije namijenjene su za ugradnju u podove s cementnom glazurom do visine 105 mm.
-
- Tehnički podaci
-
Tehnički podaci

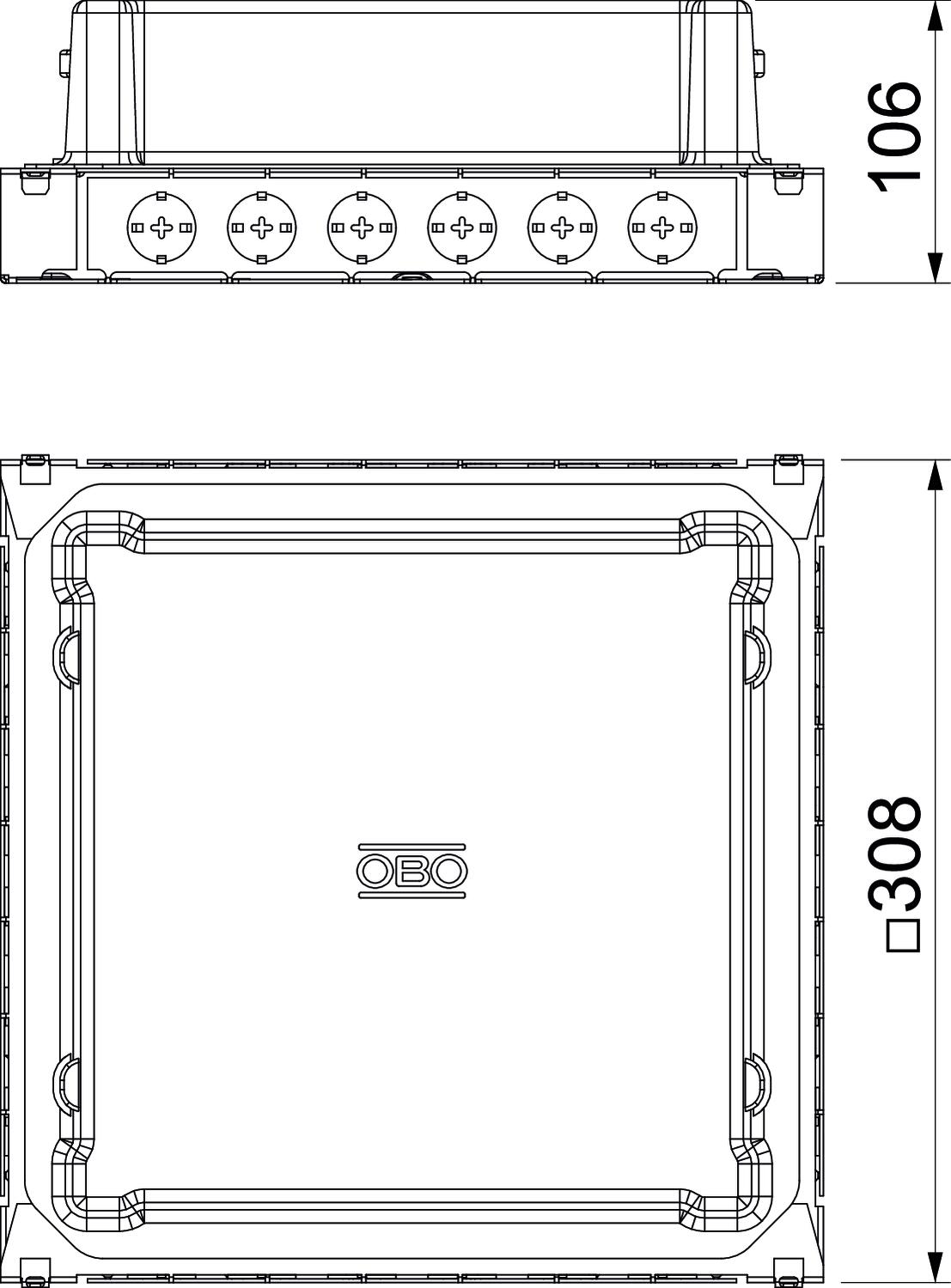

Broj ugradnih elemenata 1 CO₂ otisak (GWP) od kolijevke do vrata 7,969 kg CO₂e / 1 Komad Dimenzija 308x308x92 Maks. debljina glazure 100 mm Maks. širina kanala 250 mm Maks. visina kanala 38 mm Materijal Čelik Min. debljina glazure 65 mm Min. područje niveliranja 62 mm Min. širina kanala 250 mm Min. visina kanala 38 mm Mogućnost ugradnje brtve ne Nazivna veličina 380 mm Nazivna veličina za ugradbene elemente 9 Odvojivo ne Podni lim ne Područje niveliranja, maks. 106 mm Površina pocinčano Pričvršćuje se na pod i može se spustiti ne Prikladno za podni kanal u razini glazure ne Prikladno za podzemni kanal ne Prikladno za zatvoreni podni kanal u razini glazure ne Ugradni otvor za spremnik na podu ne Ugradni otvor za ugradnu jedinicu kvadratno Vrsta zaštite (IP) u korištenom stanju IP20 za priključak cijevi da - Svi tipovi
- Preuzimanja
-
Podatkovni list UDSSD 25038 9 / 7400353 , 0.20MB , pdfEU izjava o sukladnosti UDSSD 25038 9 / 7400353 , 0.16MB , pdfOdobrenje VDE odobrenje EUK-SN , 0.18MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
