Osnova podne kutije UDS4 za instalacijske cijevi i metalne kanale
Brt. art. 7400349 | EAN 4012195729778
- Opis proizvoda
-

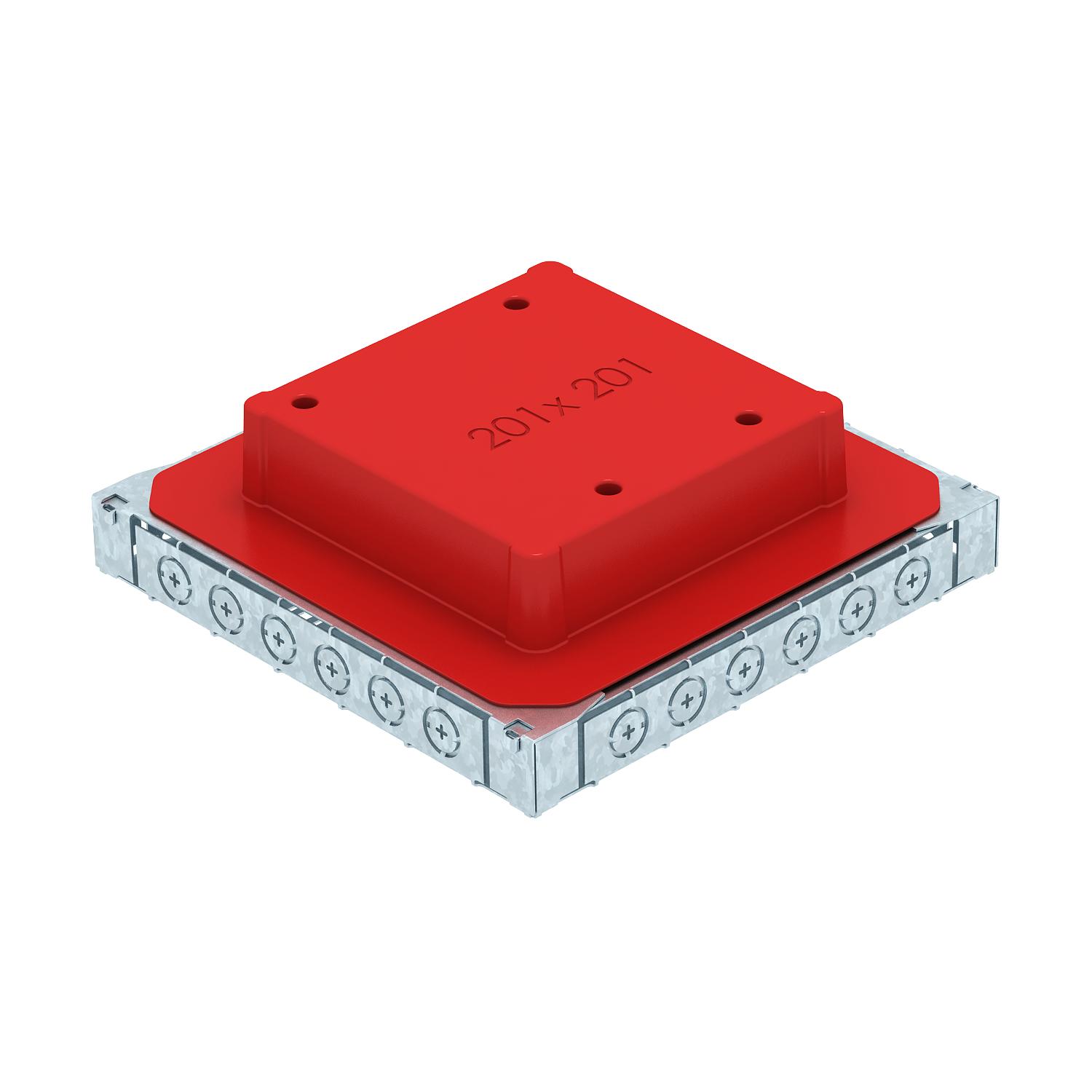

Opis proizvodaPodna priključna kutija s nepromjenjivim otvorom 201 x 201 mm za ugradne jedinice nazivne veličine 4. Montažni otvor zaštićen je pomoću oplate koja je dio isporuke. Osnova podne kutija ima otvore za montažu čeličnog podnog kanala s 2 ili 3 komore veličine 25038 kao i šest elektroinstalacijskih cijevi M20 ili M25 na svim četiri stranama. Osnova podne kutije namijenjena je za ugradnju u podove s cementnom glazurom visine do 90 mm.
-
- Tehnički podaci
-
Tehnički podaci

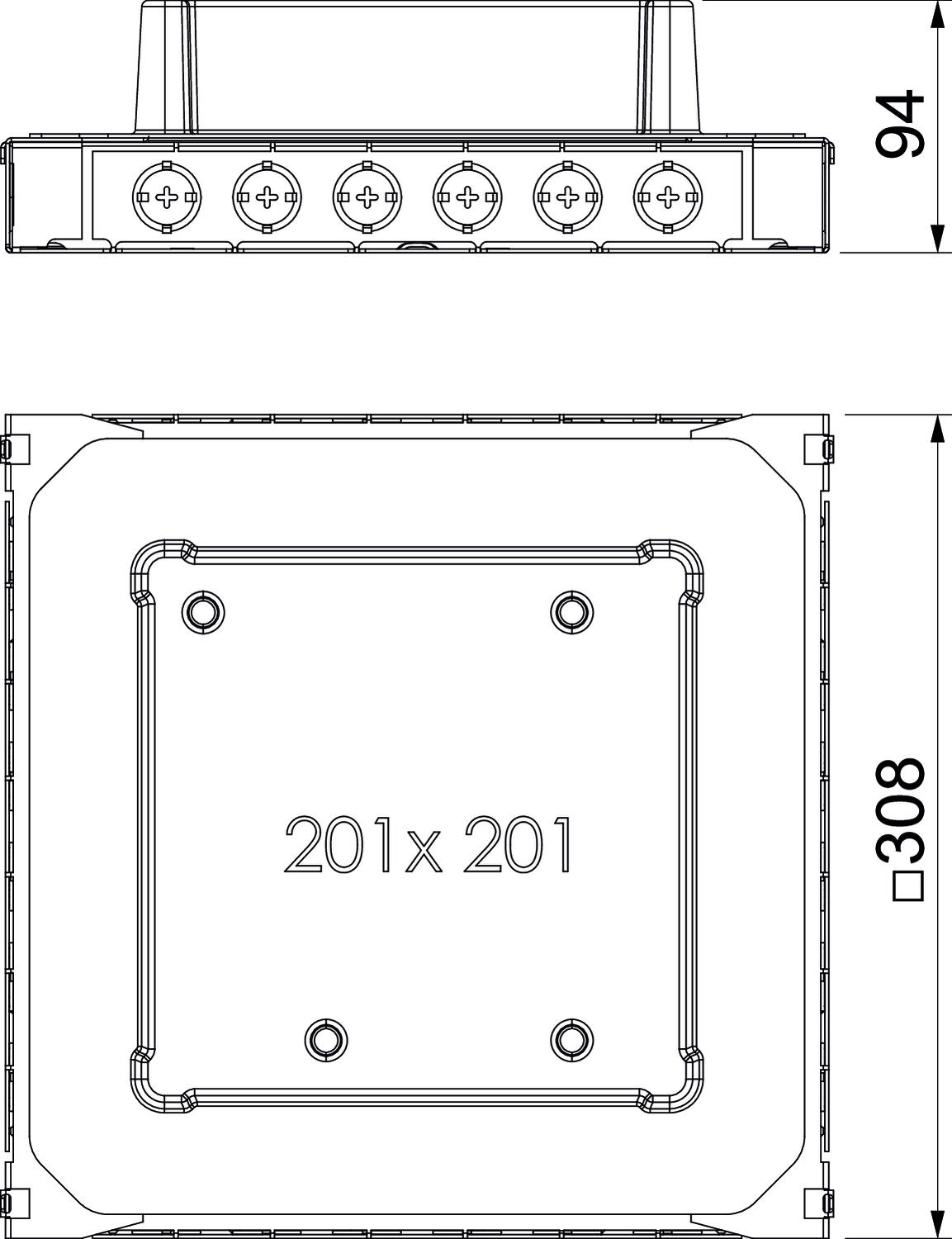

Broj ugradnih elemenata 1 CO₂ otisak (GWP) od kolijevke do vrata 9,899 kg CO₂e / 1 Komad Dimenzija 308x308x92 Duljina 308 mm Maks. debljina glazure 90 mm Maks. širina kanala 250 mm Maks. visina kanala 38 mm Materijal Čelik Min. debljina glazure 65 mm Min. područje niveliranja 62 mm Min. širina kanala 250 mm Min. visina kanala 38 mm Mogućnost ugradnje brtve da Nazivna veličina 308 mm Nazivna veličina za ugradbene elemente 4 Odvojivo ne Podni lim ne Područje niveliranja, maks. 95 mm Površina pocinčano Pričvršćuje se na pod i može se spustiti ne Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal ne Prikladno za zatvoreni podni kanal u razini glazure ne Širina 308 mm Ugradni otvor za spremnik na podu ne Ugradni otvor za ugradnu jedinicu kvadratno Visina 92 mm Vrsta zaštite (IP) u korištenom stanju IP20 za priključak cijevi da - Svi tipovi
- Preuzimanja
-
Podatkovni list UDSSD 25038 4 / 7400349 , 0.20MB , pdfEU izjava o sukladnosti UDSSD 25038 4 / 7400349 , 0.16MB , pdfOdobrenje VDE odobrenje EUK-SN , 0.18MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
