Opružna podloška A4 18,1 | 3 | M10

morepic-1

morepic-2

Opružna podloška A4

Brt. art. 3405111 | EAN 4012195909750

Brt. art. / Tip

Mjera d min.

Mjera h

Navoj

Opis proizvoda

Opis proizvoda

Podloška prema DIN 128 oblik A.

Tehnički podaci

Tehnički podaci

Debljina	3 mm
Dimenzija	M10
Izvedba podloške za zaključavanje	valovito
Materijal	Nehrđajući čelik
Mjera d	10,5 mm
Mjera d maks.	18,1 mm
Mjera d min.	18,1 mm

Mjera h	3 mm
Navoj	M10
Površina	površina naknadno obrađena
Promjer	18,1 mm
Unutarnji promjer	10,5 mm
Vanjski promjer	18,1 mm
Visina	3 mm

Svi tipovi

Svi tipovi

Tip	Mjera d min.	Mjera h	Navoj	Brt. art.	Količina	Min. pak.
LWS M10 A4	18,1 mm	3 mm	M10	3405111	Komada	100 Komada
LWS M12 A4	21,1 mm	3,5 mm	M12	3405127	Komada	100 Komada

Preuzimanja

Podatkovni list LWS M10 A4 / 3405111 , 0.17MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU izjava o sukladnosti LWS M10 A4 / 3405111 , 0.05MB , pdf

Preuzmi

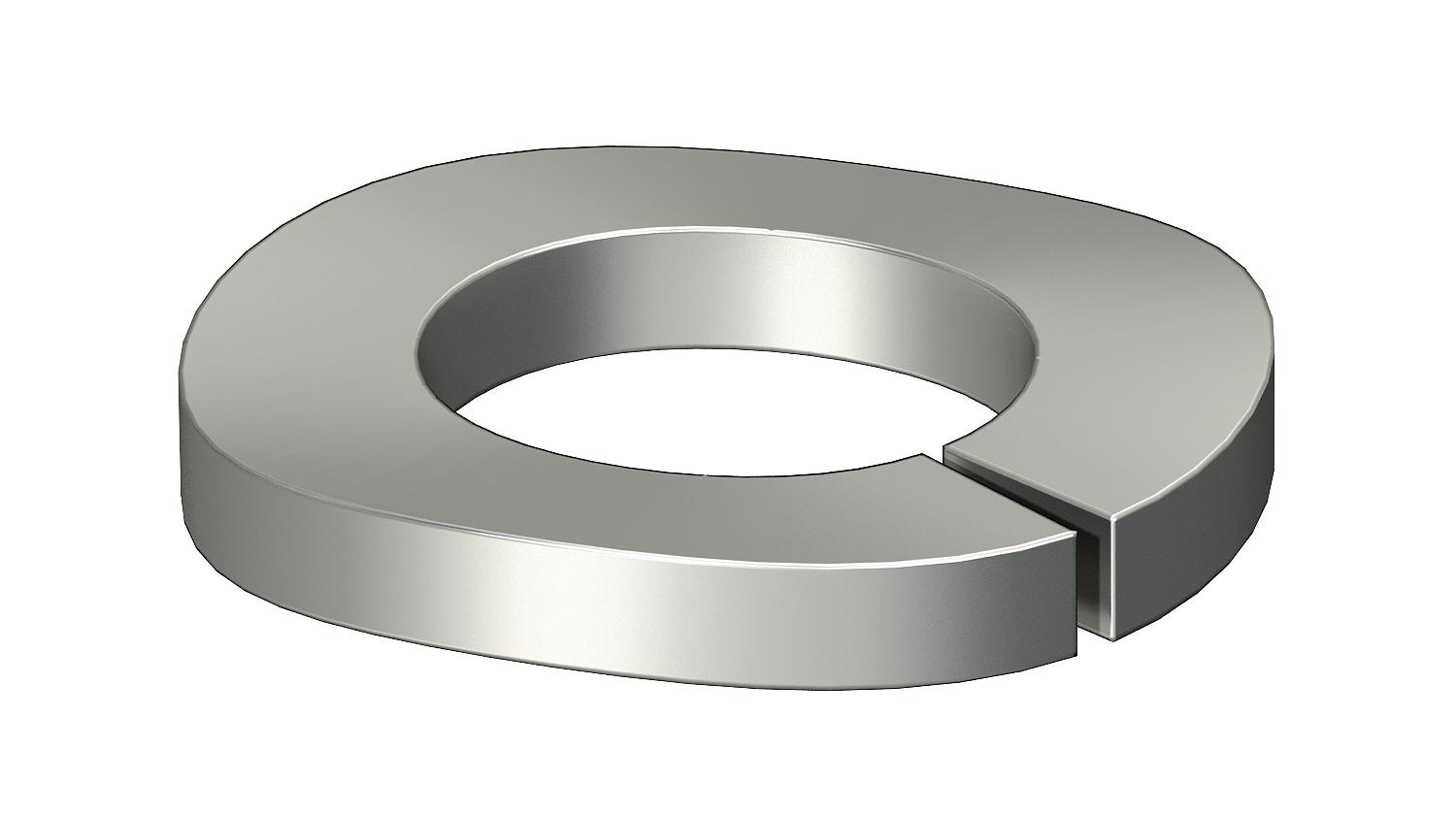

Grafički prikaz proizvoda LWS M10 A4 / 3405111, 43.89 kB, jpg

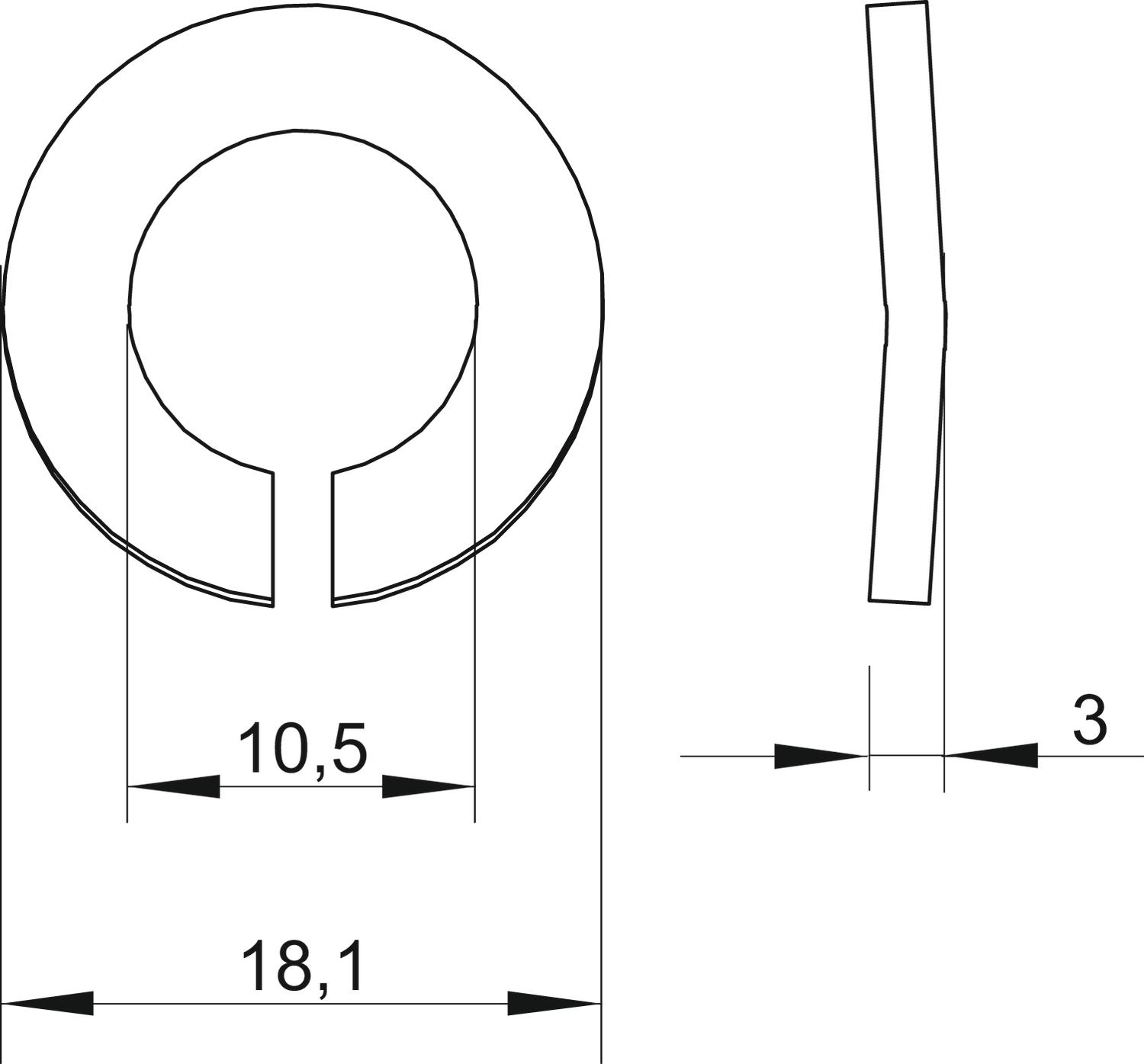

Dimenzionalni crtež LWS M10 A4 / 3405111, 65.72 kB, jpg

LWS M10 A4 / 3405111
