Odvodnik struje munje i prenapona, 3-polni + NPE s daljinskom signalizacijom 3+N/PE | 280 | IP20

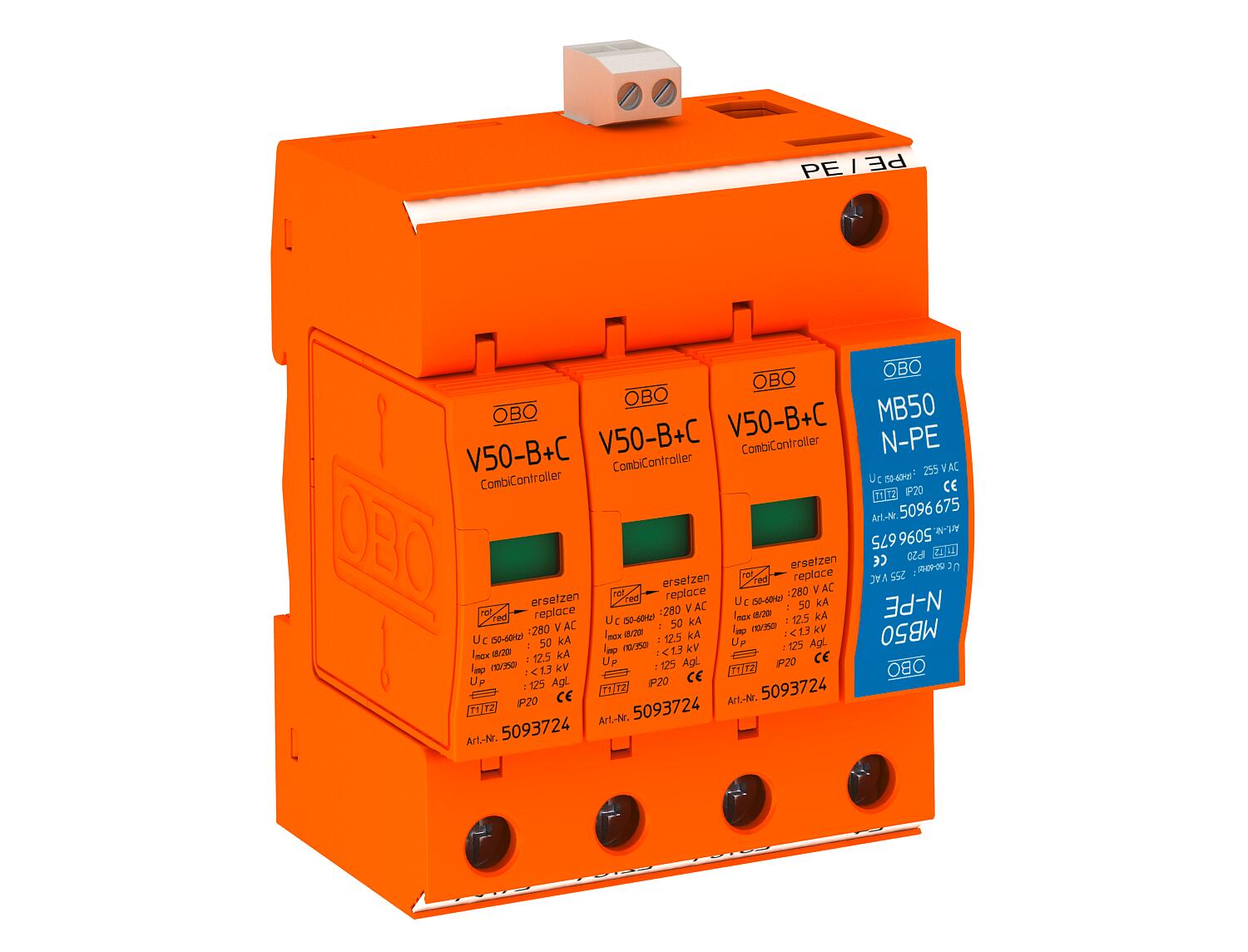

Odvodnik struje munje i prenapona, 3-polni + NPE s daljinskom signalizacijom

Brt. art. 5093662 | EAN 4012195425137

Brt. art. / Tip	5093662 / V50-B+C 3+NPE+FS

Broj polova	3+N/PE

Najviši trajni napon AC	280 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik struje munje i prenapona tip 1+2 prema HRN EN 61643-11.

• Za izjednačenje potencijala zaštite od udara munje prema VDE 0185-305 (IEC 62305)
• Visoki kapacitet odvodnje struje munje 12,5 kA (10/350)
• Univerzalna primjena za TN i TT sustave
• S Multibase podnožjem s višestrukim priključnim stezaljkama
• Kompletna se jedinica sastoji od podnožja i uloška, ožičeni i spremni za priključak
• Odvodnik s termičkim osiguračem
• S optičkim indikatorom funkcije
• Razina zaštite < 1,3 kV
• Oklopljen cink oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci
• -FS varijanta s daljinskim kontaktom (kontakt bez potencijala)

Primjena: izjednačenje potencijala zaštite od udara munje i kod građevina s vanjskom zaštitom razreda III i IV te u uobičajnim razvodnim ormarima.
* Komplet= Uložak i podnožje

Tehnički podaci

Tehnički podaci

Broj polova	3
Broj polova	3+N/PE
CO₂ otisak (GWP) od kolijevke do vrata	1,3197 kg CO₂e / 1 Komad
Daljinska signalizacija	da
Dimenzija	280V
Integrirani predosigurač	ne
Izvedba	3+NPE + FS
LPZ	0→2
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	50 kA
Maksimalni predosigurač	125
Maksimalni predosigurač	125 A
Min. presjek fleksibilnog vodiča (finožični)	25 mm²
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon (N-PE)	255 V
Najviši trajni napon AC	280 V
Nazivna odvodna struja (8/20 µs)	30 kA
Nazivna odvodna struja (8/20 µs) [L-N]	30 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	50 kA

Nazivna odvodna struja (8/20 μs) [ukupno]	50 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
Otvoreni	ne
Razina zaštite [L-N]	≤1,3
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	12,5 kA
Struja munje (10/350) [ukupno]	50 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	ne
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 1+2
Vrijeme odziva	<25 ns
