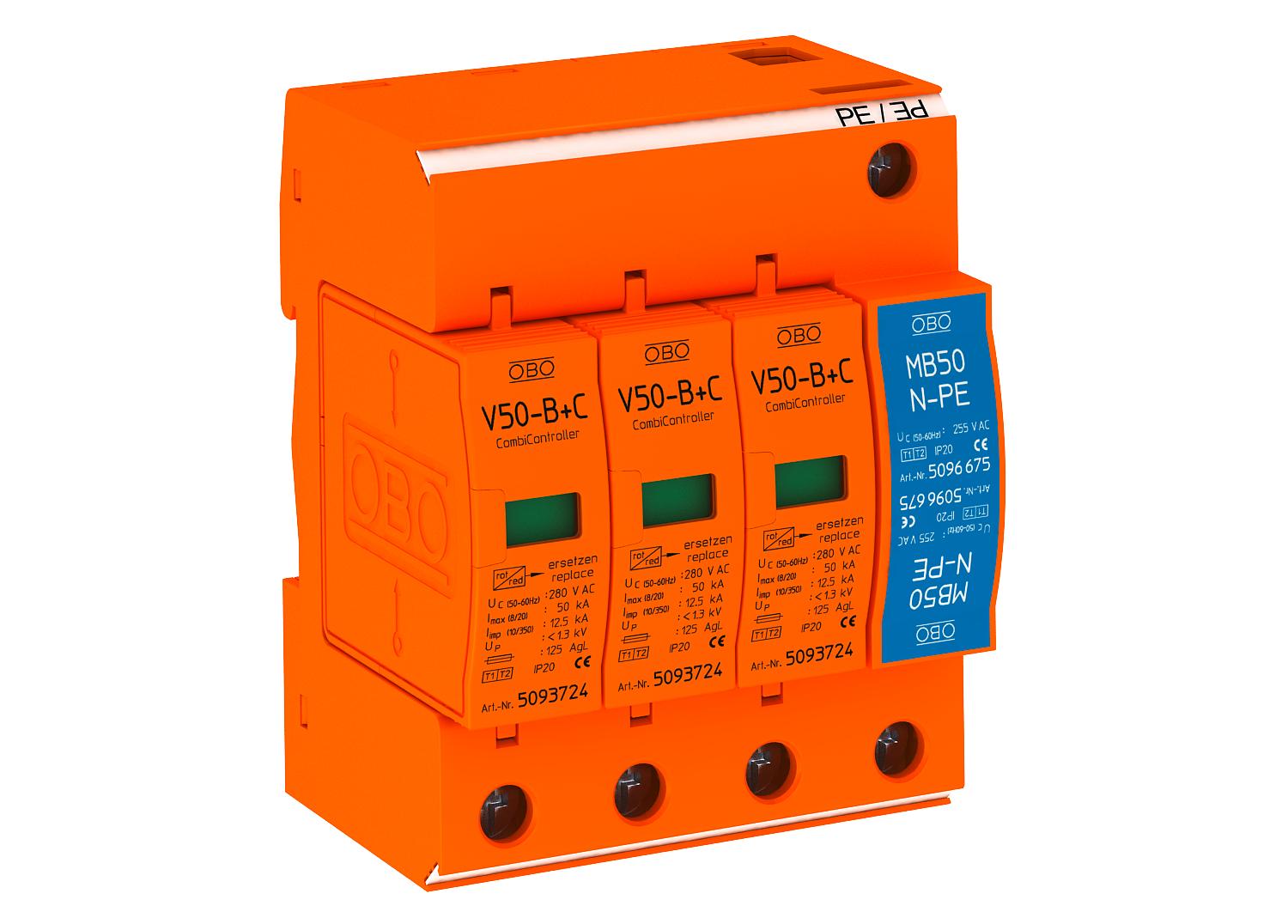

Odvodnik struje munje i prenapona, 3-polni + NPE
Brt. art. 5093654 | EAN 4012195425120
- Opis proizvoda
-
Opis proizvodaKombinirani odvodnik struje munje i prenapona tip 1+2 prema HRN EN 61643-11.
• Za izjednačenje potencijala zaštite od udara munje prema VDE 0185-305 (IEC 62305)
• Visoki kapacitet odvodnje struje munje 12,5 kA (10/350) po polu i 50 kA (10/350) ukupno
• Univerzalna primjena za TN i TT sustave
• S Multibase podnožjem s višestrukim stezaljkama
• Kompletna jedinica sastoji se od uloška i podnožja
• Odvodnik s termičkim osiguračem
• S optičkim indikatorom funkcije
• Razina zaštite <1,3 kV
• Oklopljen cink oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci
Primjena: izjednačenje potencijala zaštite od udara munje kod građevina i sa vanjskom zaštitom od udara munje razred III i IV te u uobičajnim razvodnim ormarima.
* Komplet= Uložak i podnožje
-
- Tehnički podaci
-
Tehnički podaci
Broj polova 3 Broj polova 3 Daljinska signalizacija ne Dimenzija 280V Integrirani predosigurač ne Izvedba 3+NPE LPZ 0→2 Maks. presjek krutog vodiča (jedno-/višežični) 35 mm² Maksimalna odvodna struja (8/20 μs) 50 kA Maksimalni predosigurač 125 A Maksimalni predosigurač 125 Min. presjek fleksibilnog vodiča (finožični) 25 mm² Min. presjek krutog vodiča (jedno-/višežični) 2,5 mm² Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najviši trajni napon (N-PE) 255 V Najviši trajni napon AC 280 V Nazivna odvodna struja (8/20 µs) 30 kA Nazivna odvodna struja (8/20 µs) [L-N] 30 kA Nazivna odvodna struja (8/20 µs) [N-PE] 50 kA Nazivna odvodna struja (8/20 μs) [ukupno] 50 kA Nazivni napon AC (50 / 60 Hz) 230 V Oblik mreže sve Otvoreni ne Razina zaštite [L-N] ≤1,3 Signalizacija na uređaju optički SPD sukladno IEC 61643-1 class I+II Struja munje (10/350 μs) 12,5 kA Struja munje (10/350) [ukupno] 50 kA Stupanj zaštite IP20 Sustav uzemljenja DC ne Sustav uzemljenja IT ne Sustav uzemljenja ostalo ne Sustav uzemljenja TN da Sustav uzemljenja TN-C ne Sustav uzemljenja TN-C-S da Sustav uzemljenja TN-S da Sustav uzemljenja TT da Temperatura za obradu, maks. 80 °C U skladu s EN 61643-11 tip 1+2 Vrijeme odziva <25 ns - Svi tipovi
- Preuzimanja
-
Podatkovni list V50-B+C 3+NPE / 5093654 , 0.28MB , pdfEU izjava o sukladnosti V50-B+C 3+NPE / 5093654 , 0.04MB , pdfREACH Izjava o sukladnosti V50-B+C 3+NPE / 5093654 , 0.13MB , pdfRoHS Izjava o sukladnosti V50-B+C 3+NPE / 5093654 , 0.13MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
