Odvodnik struje munje, 3-polni + NPE
Brt. art. 5096878 | EAN 4012195077084
- Opis proizvoda
-

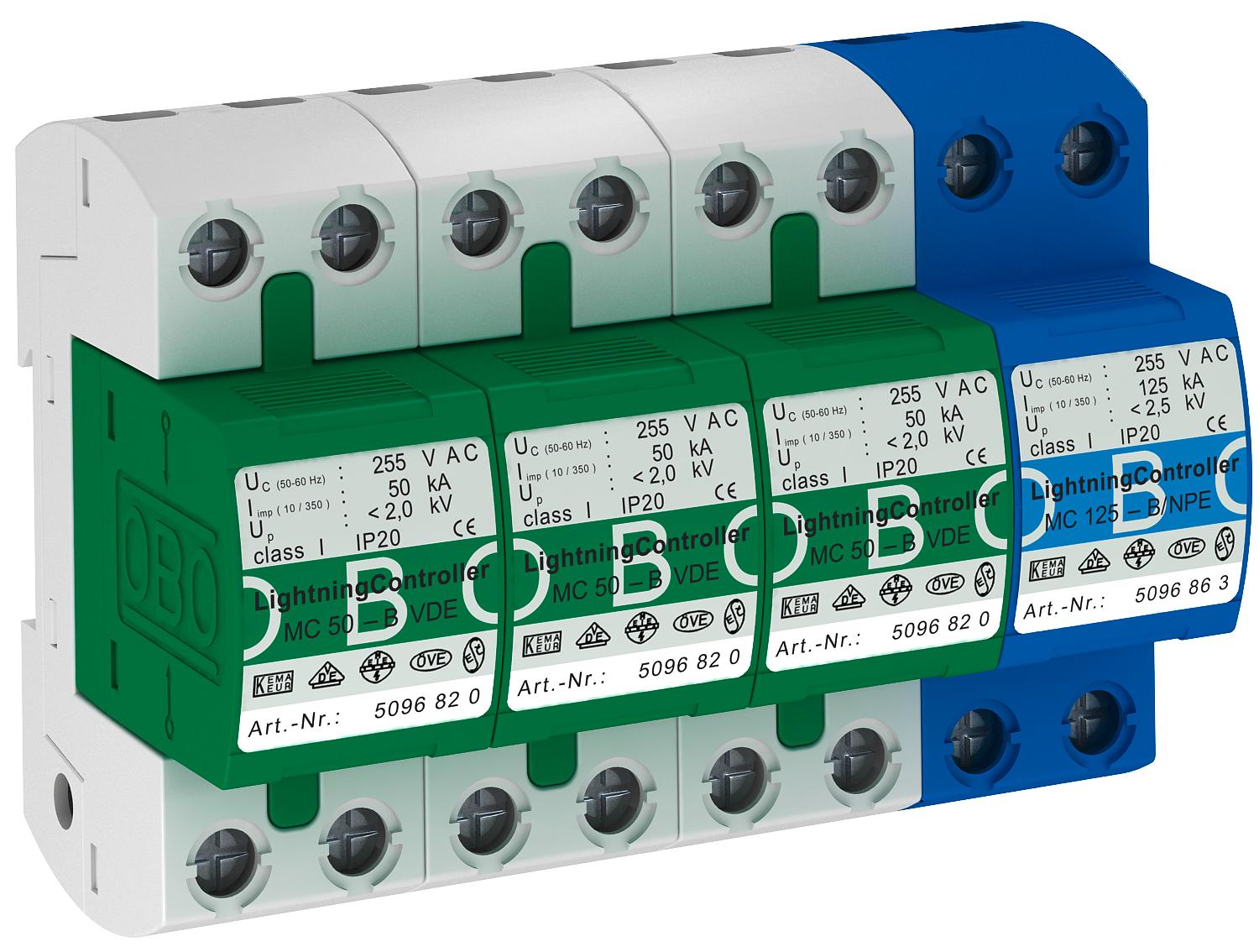

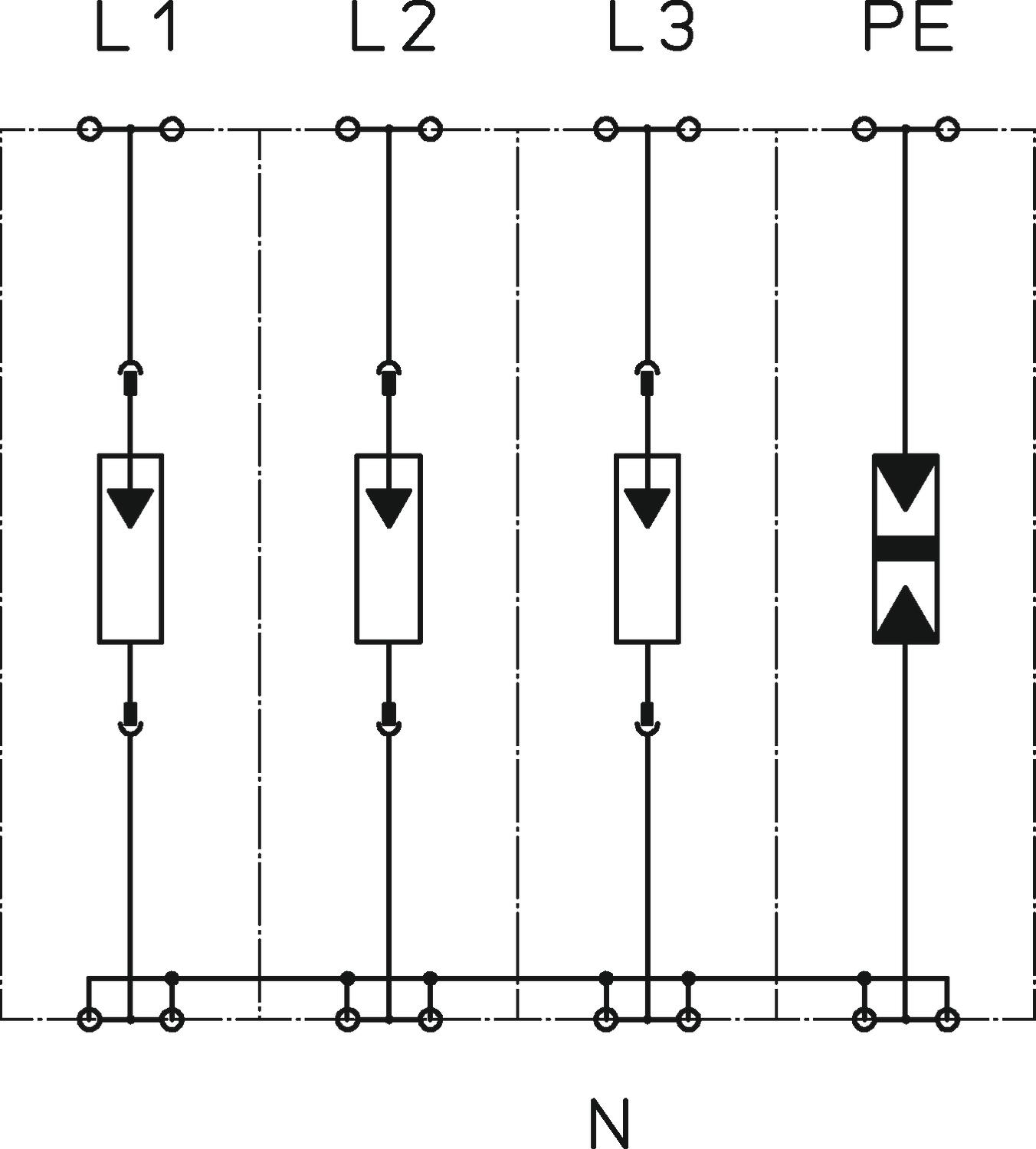

Opis proizvodaLightningController set 4-polan za primjenu u TN-S i TT-mrežama:
Sastavljen i spreman za priključivanje sastoji se od:
MC 50-B-VDE: odvodnika struje munje tip 1 prema HRN EN 61643-11 za prijelaz iz zone 0 na 1 (LPZ) sukladno konceptu zaštitnih zona prema IEC 61312-1 odnosno VDE 0185-305.
MC 125-B/NPE: N-PE iskrište tip 1 prema IEC 61643 za primjenu u TN-S i TT mrežama.
• Sukladno VDE-AR-N 4100
• Utični uložak i podnožje
• Kapacitet odvodnje 50 kA (10/350 µs) po polu
• Prigušenje slijedne struje 25 kA Ipeak
• Uključene utične kapice za označavanje priključaka
• Oklopljeno iskrište: moguća primjena u uobičajenim razvodnim ormarima.
Primjena: industrijska postrojenja; odvodnik struje munje sukladno VDE-AR-N 4100 za područje ispred brojila.
Napomena: potrebno je najmanje 5 m vodiča za koordinaciju s odvodnikom prenapona.
-
- Tehnički podaci
-
Tehnički podaci

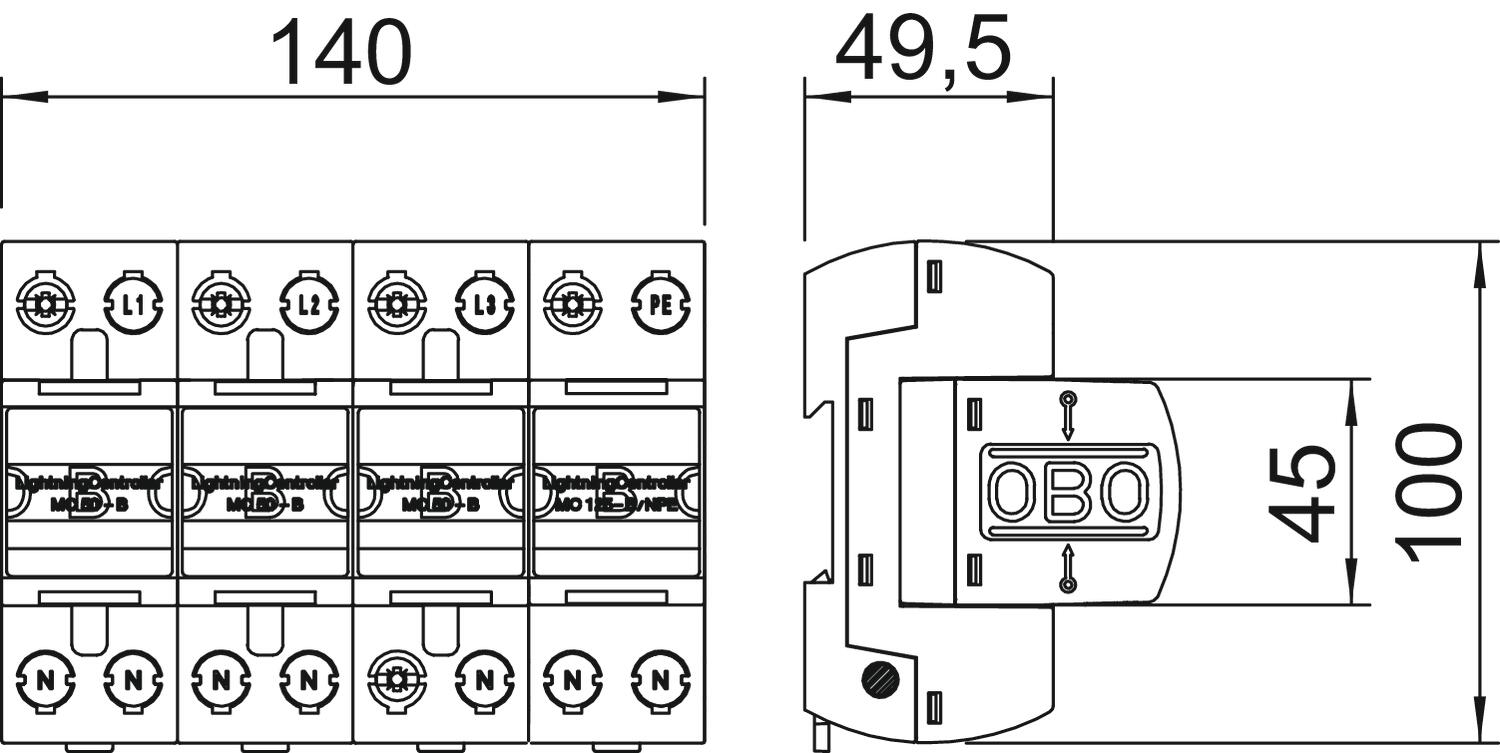

Broj polova 3+N/PE Daljinska signalizacija ne Dimenzija 255V Duljina 100 mm Ispitni razred tipa 1 da Izvedba 3+NPE Izvedba testirana na eksplozije ne LPZ 0→1 Maks. presjek krutog vodiča (jedno-/višežični) 50 mm² Maksimalni predosigurač 500 A Maksimalni predosigurač 500 Min. presjek krutog vodiča (jedno-/višežični) 10 mm² Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najviši trajni napon AC 255 V Nazivna odvodna struja (8/20 µs) 50 kA Nazivna odvodna struja (8/20 μs) [ukupno] 125 kA Nazivni napon AC (50 / 60 Hz) 230 V Oblik mreže sve Otpornost na kratki spoj 25 kA Otvoreni ne Prigušenje slijedne struje (eff) [N-PE] 25 kA Signalizacija na uređaju bez Širina 140 mm Snaga kratkog spoja kod maks. nadstrujne zaštite mreže 25 kA SPD sukladno IEC 61643-1 class I Struja munje (10/350 μs) 50 kA Struja munje (10/350) [ukupno] 125 kA Stupanj zaštite IP20 Temperatura za obradu, maks. 85 °C U skladu s EN 61643-11 tip 1 Visina 69 mm Vrijeme odziva <100 ns Vrsta kabela za uređaje za zaštitu od prenapona Energetski vod AC - Svi tipovi
