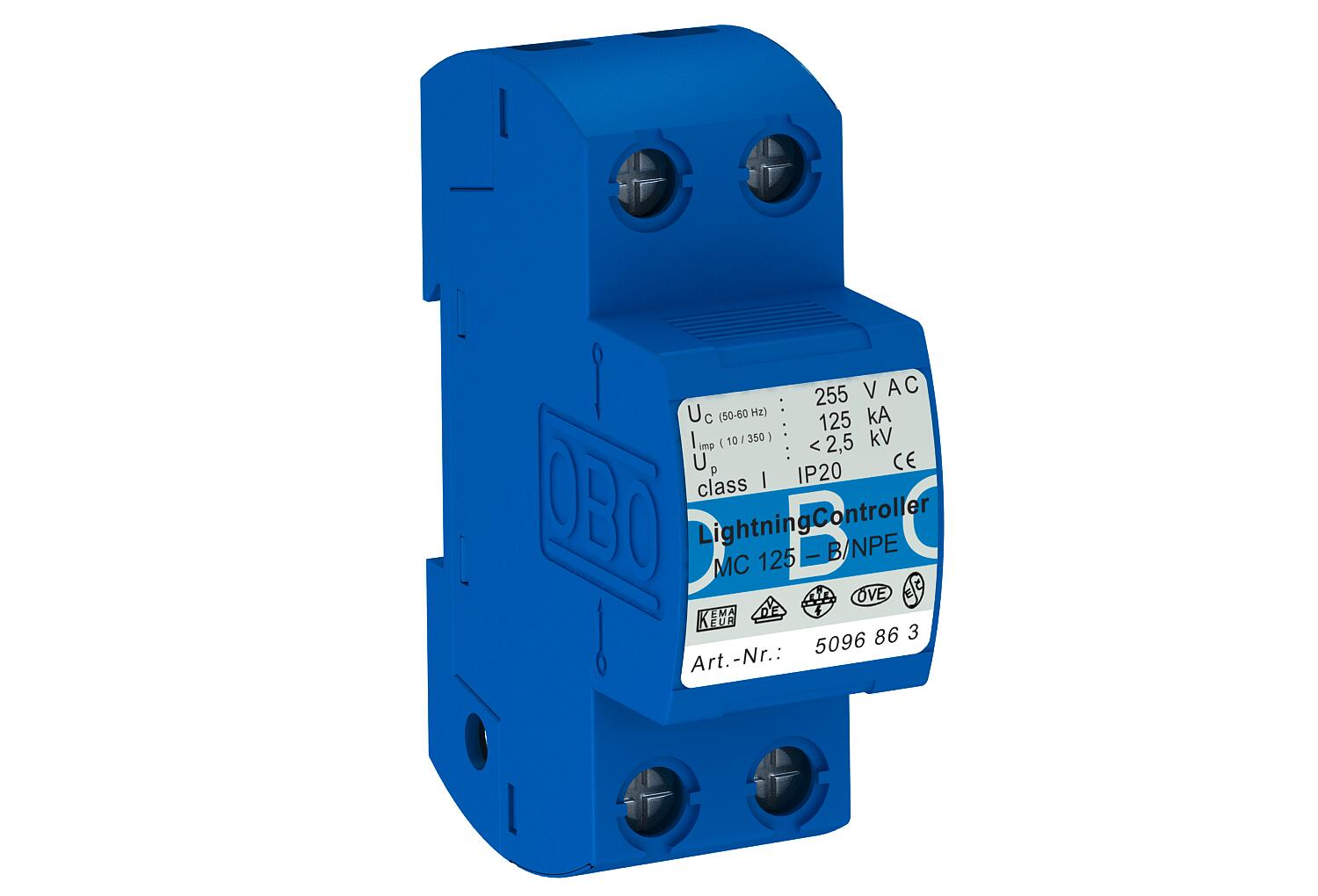

Odvodnik struje munje, 1-polni NPE

Name: Odvodnik struje munje, 1-polni NPE
Brand: OBO Bettermann
SKU: 5096863

Brt. art. 5096863 | EAN 4012195966449

Opis proizvoda

Opis proizvoda

Za primjenu u TN-S i TT sustavima kao N-PE iskrište tip 1 (razred B) IEC 61643, za prijelaz iz zone 0 u 1 (LPZ) sukladno konceptu zaštitnih zona od udara munje prema IEC 61312-1 odnosno DIN VDE 0185-305 dio 4 za upotrebu kao iskrišta između N i PE.

• Sukladno VDE-AR-N 4100
• Kapacitet odvodnje 125 kA (10/350 µs)
• Uključene utične kapice za oznaku priključaka
• Razina zaštite < 2,5kV
• Oklopljeno iskrište: primjena u razvodnim ormarima

Primjena: odvodnik struje munje sukladno VDE-AR-N 4100 za područje ispred brojila.

Napomena: potrebno je najmanje 5 m vodiča za koordinaciju s odvodnikom prenapona.

Tehnički podaci

Tehnički podaci

Broj polova	N/PE
Daljinska signalizacija	ne
Dimenzija	255V

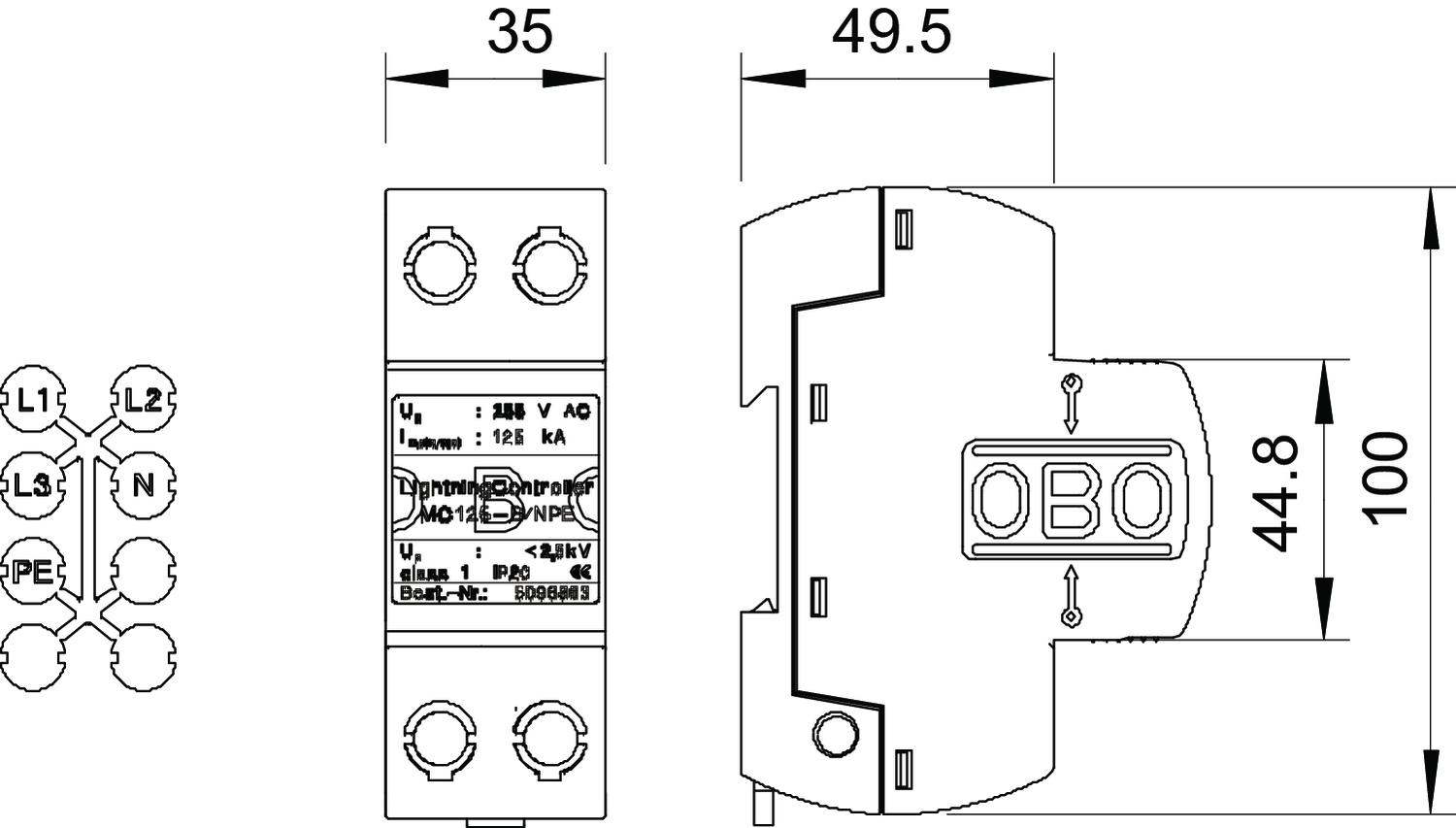

Duljina	100 mm
Ispitni razred tipa 1	da
Izvedba	1-polan; 255V
Izvedba testirana na eksplozije	ne
LPZ	0→1
Maks. presjek krutog vodiča (jedno-/višežični)	50 mm²
Min. presjek krutog vodiča (jedno-/višežični)	10 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	50 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	125 kA

Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
Otvoreni	ne
Prigušenje slijedne struje (eff) [N-PE]	0,1 kA
Signalizacija na uređaju	bez
Širina	35 mm
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	0 kA
SPD sukladno IEC 61643-1	class I
Struja munje (10/350 μs)	50 kA
Struja munje (10/350) [ukupno]	125 kA
Stupanj zaštite	IP20
Temperatura za obradu, maks.	85 °C
U skladu s EN 61643-11	tip 1
Visina	69 mm
Vrijeme odziva	<100 ns
