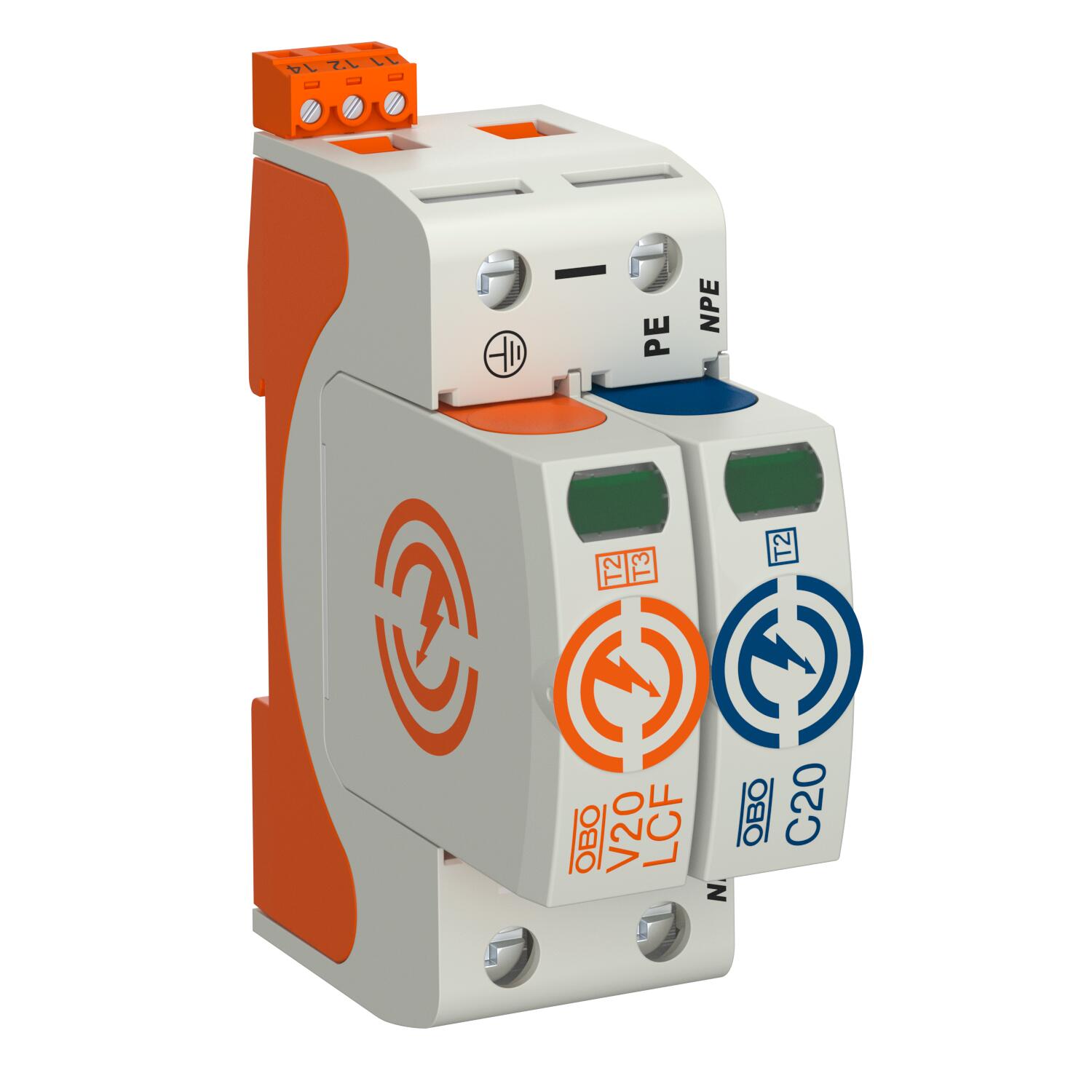

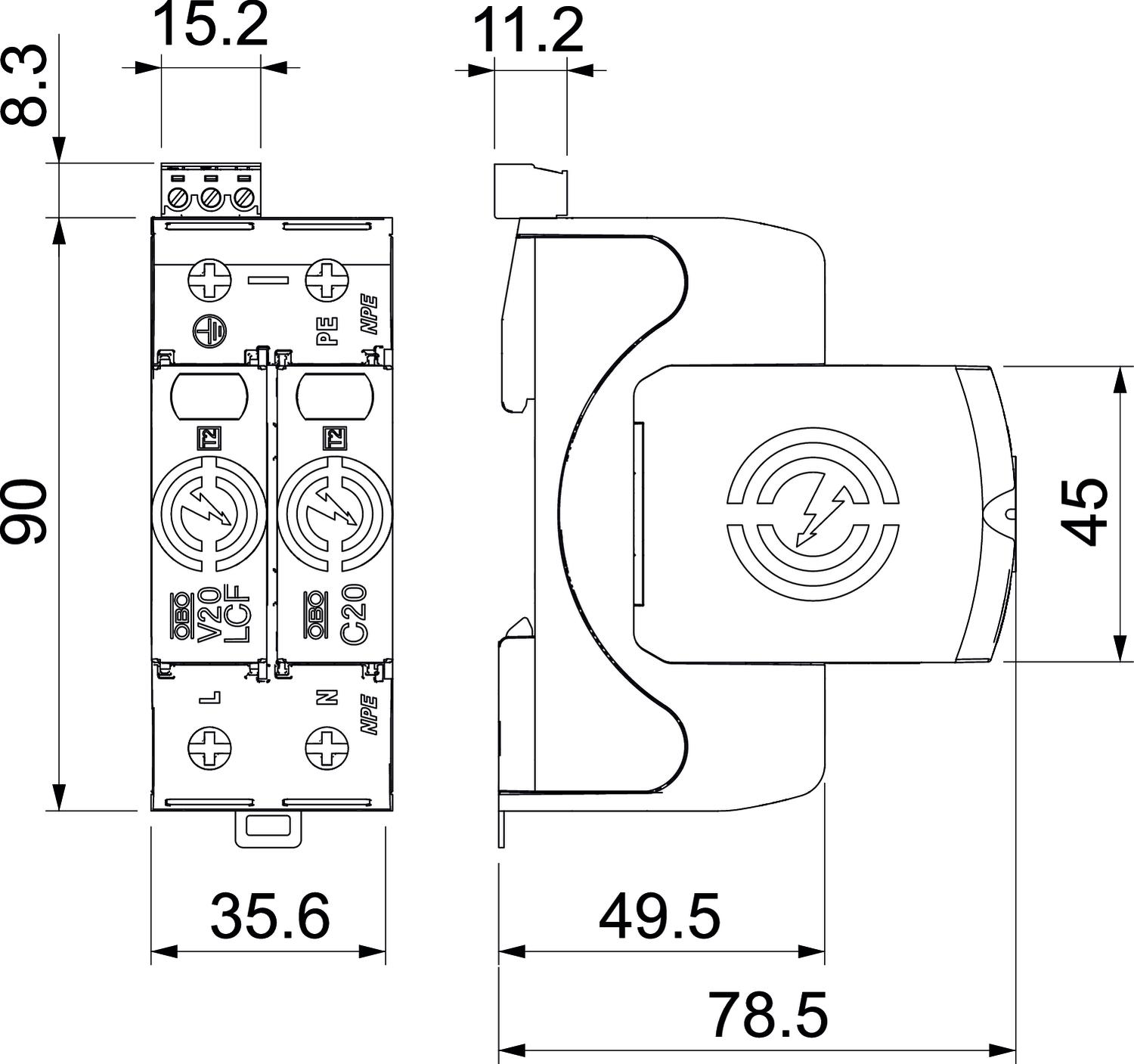

Odvodnik prenapona V20 bez struje curenja, 1-polni + NPE + FS 1+N/PE | 280 | IP20

Odvodnik prenapona V20 bez struje curenja, 1-polni + NPE + FS

Brt. art. 5095544 | EAN 4012196818877

Brt. art. / Tip

Broj polova

Najviši trajni napon AC	280 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Odvodnik prenapona tip 2

• Za izjednačenje potencijala zaštite od udara munje prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih
napona
• Plastika prema UL 94 V-0
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala

Primjena: izjednačenje potencijala u glavnim i dodatnim razvodnim ormarima.

Tehnički podaci

Tehnički podaci

Broj polova	1+N/PE
Daljinska dojava (FM)	Izmjenjivač
Daljinska signalizacija	da
Dimenzija	280V
Integrirani predosigurač	ne
Ispitni razred tipa 2	da
Maks. presjek fleksibilnog vodiča (finožični)	35 mm²
Maks. presjek fleksibilnog vodiča (finožični)	2 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maks. presjek priključka FM-stezaljke	16 AWG
Maks. presjek priključka FM-stezaljke	1,5 mm²
Maksimalna odvodna struja (8/20 μs)	30 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	30 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	60 kA
Maksimalni predosigurač	160 A
Maksimalni predosigurač	160 A gL/gG
Materijal kućišta	PA UL 94 V-0
Min. presjek fleksibilnog vodiča (finožični)	16 AWG
Min. presjek fleksibilnog vodiča (finožični)	1,5 mm²
Min. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Min. presjek krutog vodiča (jedno-/višežični)	16 AWG
Min. presjek priključka FM-stezaljke	0,5 mm²
Min. presjek priključka FM-stezaljke	21 AWG
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najmanji razmak	1,5 mm
Najviši trajni napon (L-N)	280 V
Najviši trajni napon AC	280 V
Nazivna odvodna struja (8/20 µs)	20 kA
Nazivna odvodna struja (8/20 µs) [L-N]	20 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	40 kA

Nazivna odvodna struja (8/20 μs) [ukupno]	60 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
Odobrenja	VDE
Otporan na kratki spoj	da
Otvoreni	ne
Razina zaštite [L-N]	≤1,5
Signalizacija na uređaju	optički
Signalna sklopka AC	230 V; 0,5 A
Signalna sklopka DC	230 V; 0,1 A / 75 V; 0,5 A
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	50 kA eff
SPD sukladno IEC 61643-1	class II
SPD sukladno UL 1449	Tip 4
Stupanj zaštite	IP20
Sustav uzemljenja DC	ne
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	ne
Temperatura za obradu, maks.	80 °C
TOV-napon [L-N] - fail safe mode - 120 min	440 V
TOV-napon [L-N] - withstand mode - 5 s	335 V
TOV-napon [N-PE] - withstand mode - 200 s	1200 V
U skladu s EN 61643-11	tip 2
Vrijeme odziva	<25 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Energetski vod AC
Zaokretni moment	4 Nm
Zaostali napon [L-N] @ 1 kA	0,8 kV
Zaostali napon [L-N] @ 5 kA	1 kV
