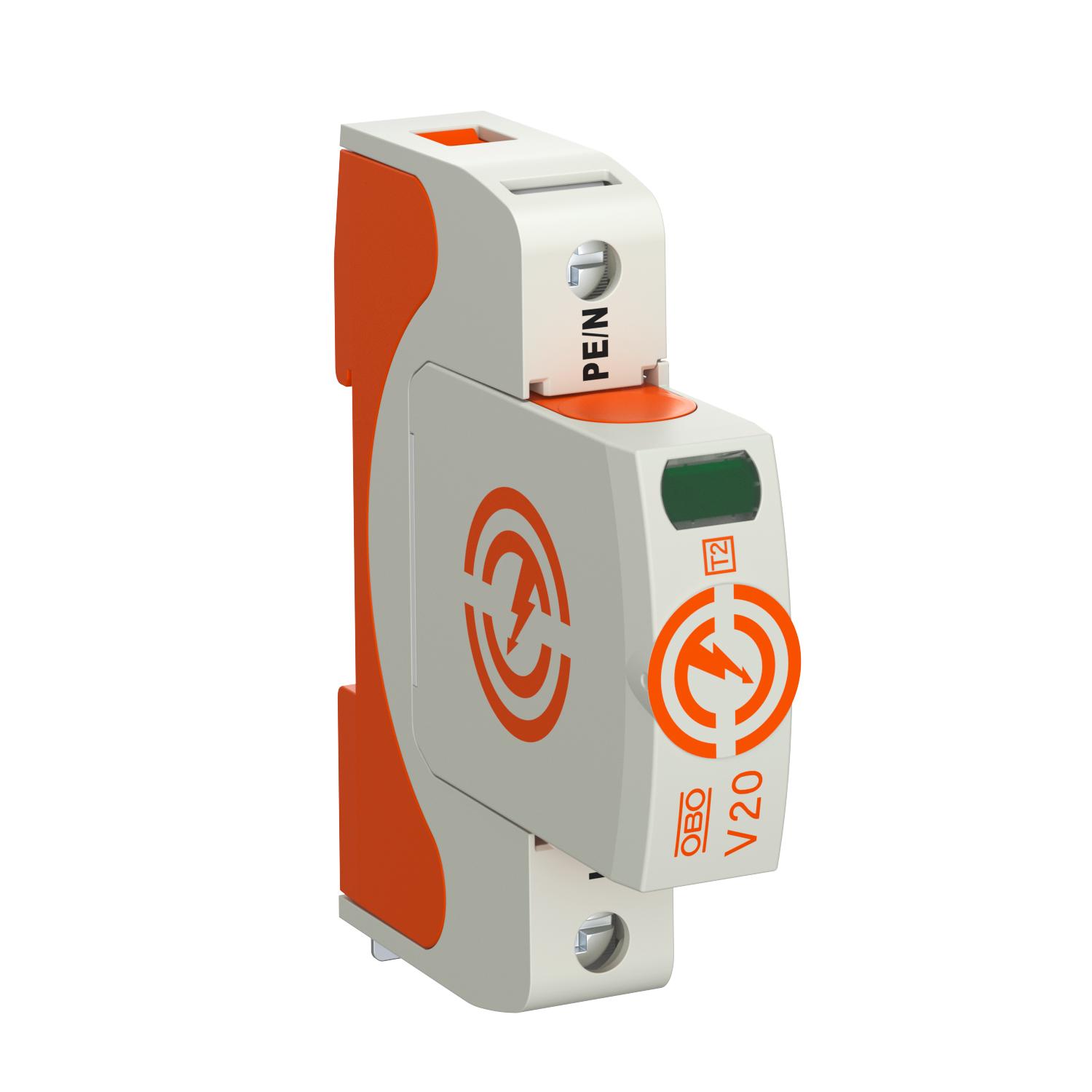

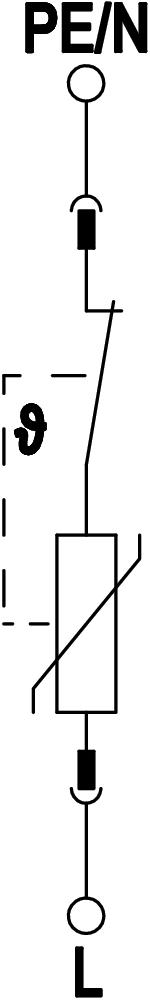

Opis proizvodaOdvodnik prenapona tip 2
• Za izjednačenje potencijala zaštite od udara munje prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih
napona
• Plastika prema UL 94 V-0
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala
Primjena: izjednačenje potencijala u glavnim i dodatnim razvodnim ormarima.
- Tehnički podaci
-

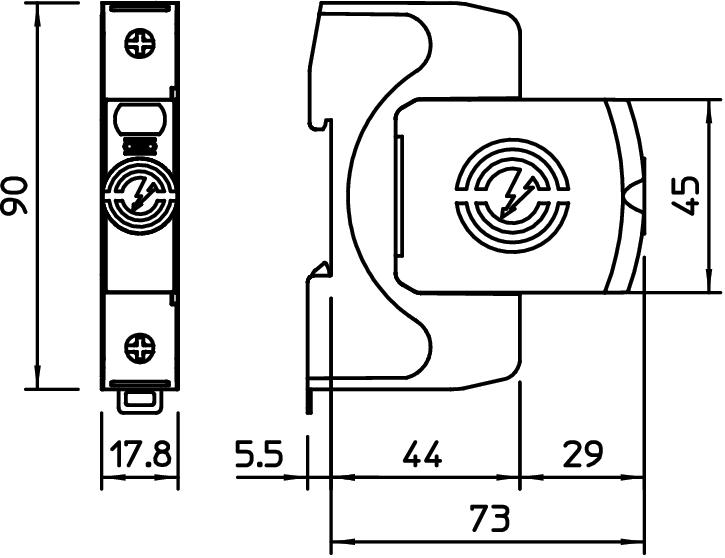

Tehnički podaci
Broj polova 1 Broj polova 1 Daljinska signalizacija ne Dimenzija 440V Integrirani predosigurač ne Ispitni razred tipa 2 da Maks. presjek fleksibilnog vodiča (finožični) 35 mm² Maks. presjek fleksibilnog vodiča (finožični) 2 AWG Maks. presjek krutog vodiča (jedno-/višežični) 2 AWG Maks. presjek krutog vodiča (jedno-/višežični) 35 mm² Maksimalna odvodna struja (8/20 μs) 40 kA Maksimalna odvodna struja (8/20 μs) [L-N] 40 kA Maksimalni predosigurač 160 A Maksimalni predosigurač 160 A gL/gG Materijal kućišta PA UL 94 V-0 Min. presjek fleksibilnog vodiča (finožični) 1,5 mm² Min. presjek fleksibilnog vodiča (finožični) 16 AWG Min. presjek krutog vodiča (jedno-/višežični) 16 AWG Min. presjek krutog vodiča (jedno-/višežični) 1,5 mm² Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najmanji razmak 1,5 mm Najviši trajni napon (L-N) 440 V Najviši trajni napon AC 440 V Najviši trajni napon DC 585 V Nazivna odvodna struja (8/20 µs) 20 kA Nazivna odvodna struja (8/20 µs) [L-N] 20 kA Nazivna odvodna struja (8/20 μs) [ukupno] 40 kA Nazivni napon AC (50 / 60 Hz) 400 V Oblik mreže sve Odobrenja UL Otporan na kratki spoj da Otvoreni ne Razina zaštite [L-N] ≤2 Signalizacija na uređaju optički Snaga kratkog spoja kod maks. nadstrujne zaštite mreže 50 kA eff SPD sukladno IEC 61643-1 class II SPD sukladno UL 1449 Tip 4 Stupanj zaštite IP20 Sustav uzemljenja TN da Sustav uzemljenja TN-C da Sustav uzemljenja TN-C-S da Sustav uzemljenja TN-S da Sustav uzemljenja TT da Temperatura za obradu, maks. 80 °C TOV-napon [L-N] - fail safe mode - 120 min 765 V TOV-napon [L-N] - withstand mode - 5 s 580 V U skladu s EN 61643-11 tip 2 Vrsta kabela za uređaje za zaštitu od prenapona Energetski vod AC Zaokretni moment 4 Nm Zaostali napon [L-N] @ 1 kA 1,5 kV Zaostali napon [L-N] @ 5 kA 1,8 kV - Svi tipovi
- Preuzimanja
-
Podatkovni list V20-1-440 / 5095201 , 0.27MB , pdfEU izjava o sukladnosti V20-1-440 / 5095201 , 0.12MB , pdfUpute za montažu Upute za montažu V20-…-280 , 0.07MB , pdfUpute za instalaciju Upute za instalaciju V20-…-440 , 2.00MB , pdf
