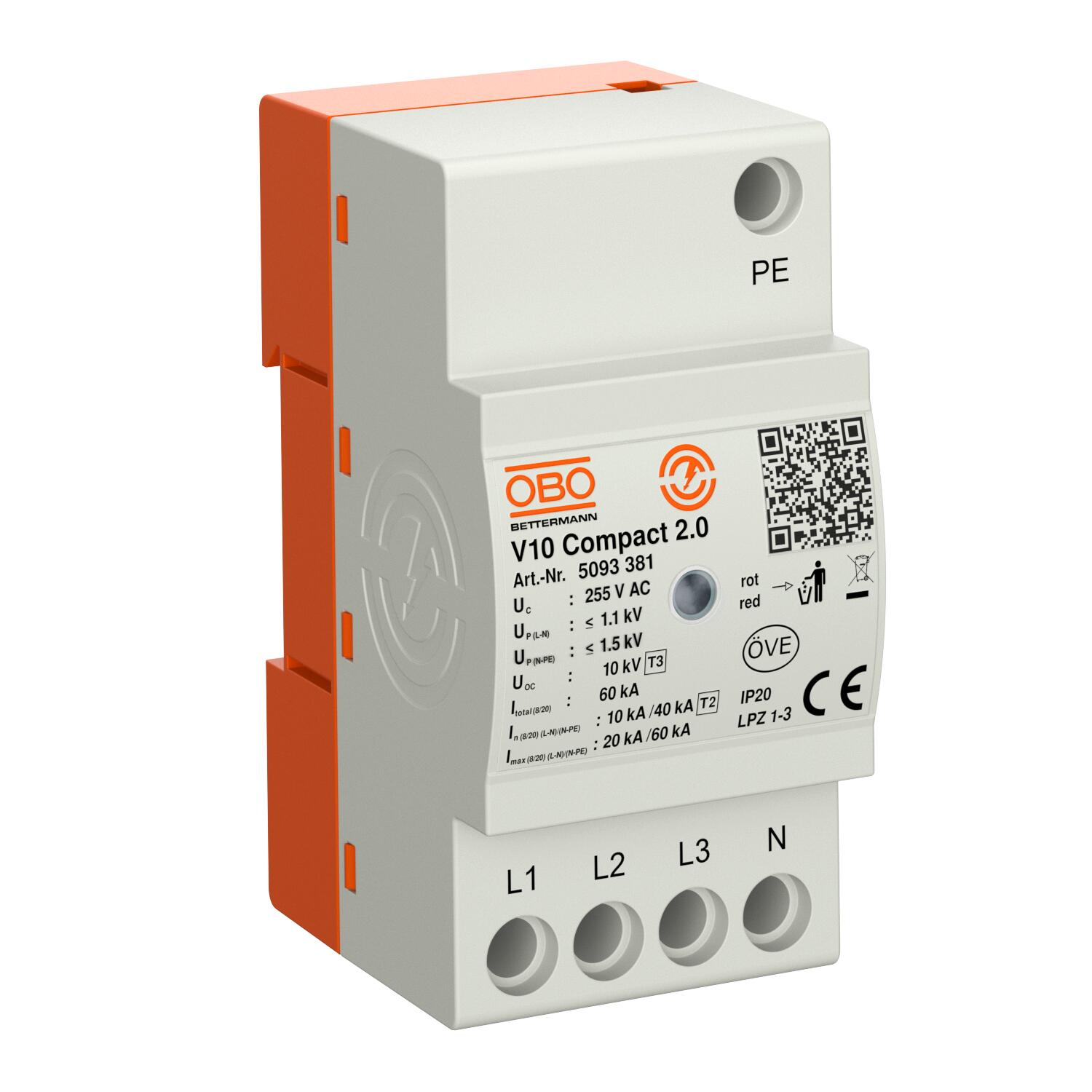

Odvodnik prenapona V10 Compact
Brt. art. 5093381 | EAN 4012196862566
- Opis proizvoda
-
Opis proizvodaZaštita od prenapona kompaktne izvedbe tip 2+3
• Za izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 60 kA (8/20) ukupno

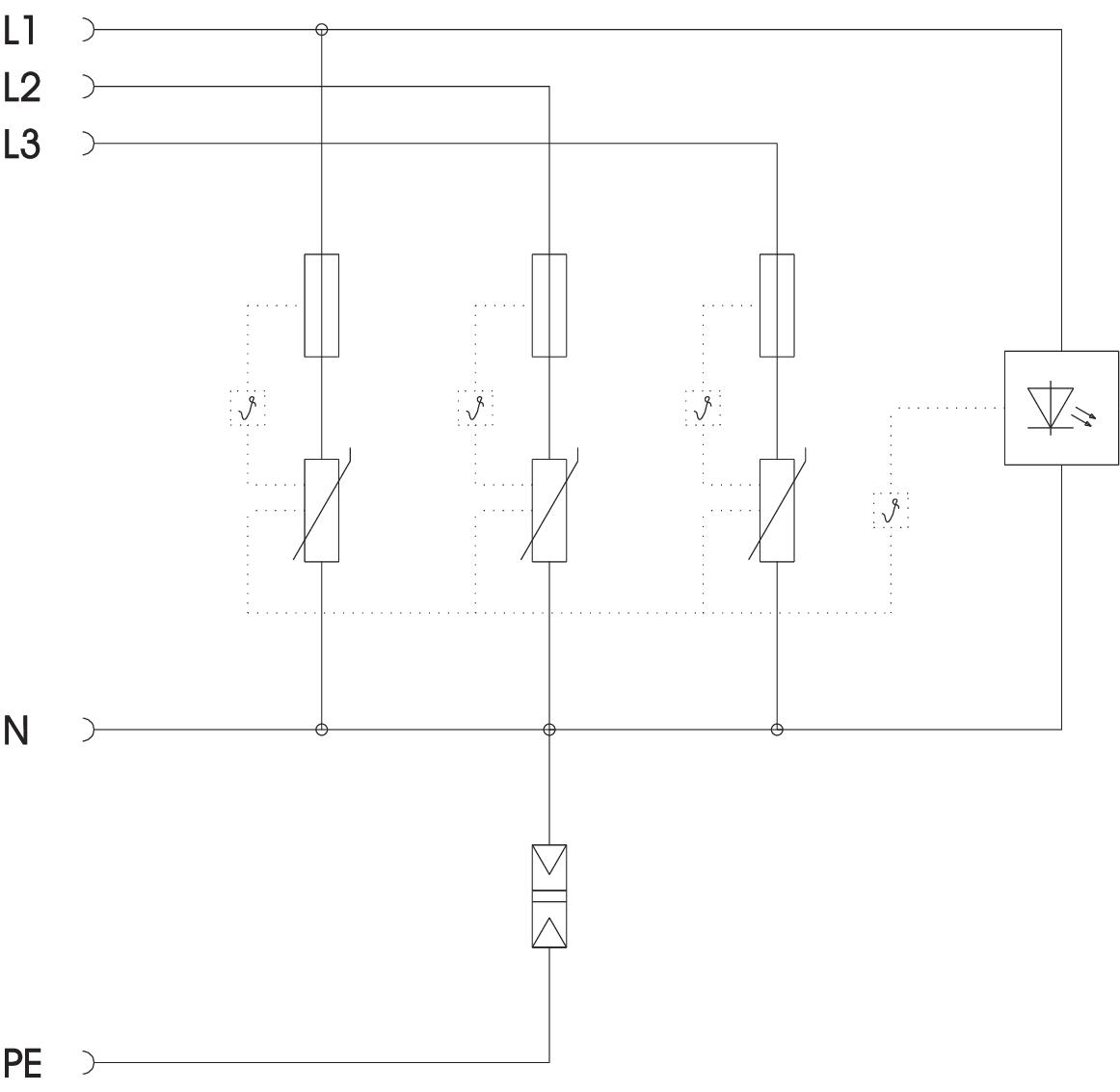

• Integrirano rješenje 3+1 za TN i TT mreže, širine modula od 45 mm
• Visokoučinkovita varistor tehnologija
• Termički osigurač
• Optički i zvučni prikaz funkcije
Primjena: glavna i poddistribucija i za zaštitu trofaznih sustava.
-

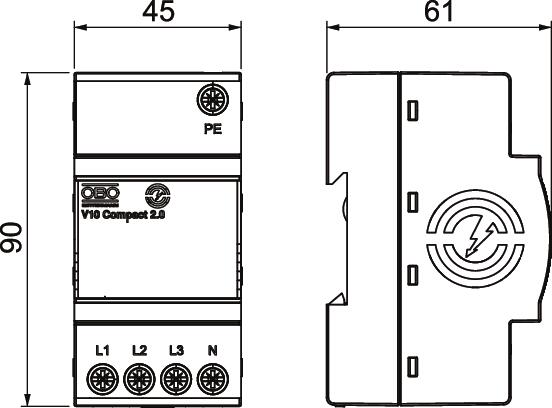

- Tehnički podaci
-
Tehnički podaci
Broj polova 4 Broj polova 3+N/PE Dimenzija 255V Duljina 60,5 mm Integrirani predosigurač ne Ispitni razred tipa 2 da Ispitni razred tipa 3 da Izvedba 3+NPE LPZ 1→3 Maks. presjek fleksibilnog vodiča (finožični) 8 AWG Maks. presjek fleksibilnog vodiča (finožični) 10 mm² Maks. presjek krutog vodiča (jedno-/višežični) 10 mm² Maks. presjek krutog vodiča (jedno-/višežični) 8 AWG Maksimalna odvodna struja (8/20 μs) 20 kA Maksimalna odvodna struja (8/20 μs) [L-N] 20 kA Maksimalna odvodna struja (8/20 μs) [N-PE] 60 kA Maksimalni predosigurač 63 A gG Maksimalni predosigurač 63 A Min. presjek fleksibilnog vodiča (finožični) 2,5 mm² Min. presjek fleksibilnog vodiča (finožični) 13 AWG Min. presjek krutog vodiča (jedno-/višežični) 13 AWG Min. presjek krutog vodiča (jedno-/višežični) 2,5 mm² Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najviši trajni napon AC 255 V Nazivna odvodna struja (8/20 µs) 10 kA Nazivna odvodna struja (8/20 µs) [L-N] 10 kA Nazivna odvodna struja (8/20 µs) [N-PE] 40 kA Nazivna odvodna struja (8/20 μs) [ukupno] 60 kA Nazivni napon AC (50 / 60 Hz) 230 V Oblik mreže svi Prigušenje slijedne struje (eff) [N-PE] 0,1 kA Razina zaštite [L-N] ≤1,1 Signalizacija na uređaju optički Širina 45 mm SPD sukladno IEC 61643-1 class II+III Stupanj zaštite IP20 Sustav uzemljenja TN da Sustav uzemljenja TN-C-S da Sustav uzemljenja TN-S da Sustav uzemljenja TT da Temperatura za obradu, maks. 70 °C U skladu s EN 61643-11 tip 2+3 Visina 90 mm Vrijeme odziva <25 ns Vrsta kabela za uređaje za zaštitu od prenapona Energetski vod AC Zaokretni moment 2 Nm - Svi tipovi
