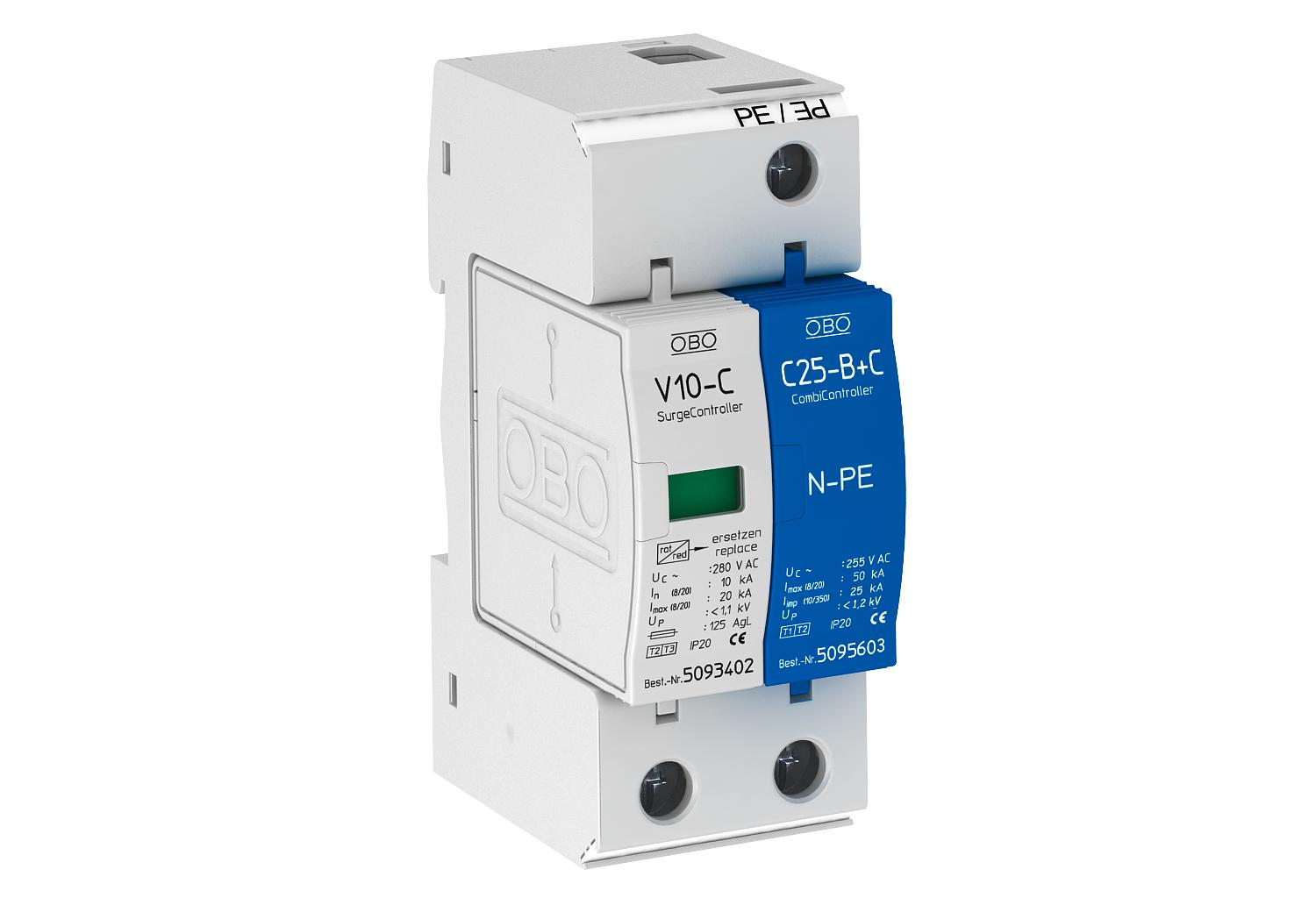

Odvodnik prenapona V10 1-polni + NPE 280 V 1+N/PE | 280 | IP20

Odvodnik prenapona V10 1-polni + NPE 280 V

Brt. art. 5093418 | EAN 4012195382799

Brt. art. / Tip

Broj polova

Najviši trajni napon AC	280 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Odvodnik prenapona tip 2+3

• Kompletna se jedinica sastoji od uloška i podnožja
• Prikladan za TN-S i TT mreže
• Ugrađen termički osigurač
• S optičkim indikatorom funkcije
• Visoka provodljivost struje i dugi radni vijek
• Označeni priključci

Primjer primjene: stambene zgrade, obiteljske kuće

Tehnički podaci

Tehnički podaci

Broj polova	1+N/PE
CO₂ otisak (GWP) od kolijevke do vrata	0,881 kg CO₂e / 1 Komad
Daljinska signalizacija	ne
Dimenzija	280V
Ispitni razred tipa 2	da
LPZ	1→3
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	20 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	20 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	50 kA
Maksimalni predosigurač	125
Maksimalni predosigurač	125 A
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon (N-PE)	255 V
Najviši trajni napon AC	280 V

Nazivna odvodna struja (8/20 µs)	10 kA
Nazivna odvodna struja (8/20 µs) [L-N]	10 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	30 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	20 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
Otvoreni	ne
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class II+III
Stupanj zaštite	IP20
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2+3
Vrijeme odziva	<25 ns
