Odvodnik prenapona, širine modula 1/2, optička signalizacija 255 | IP20

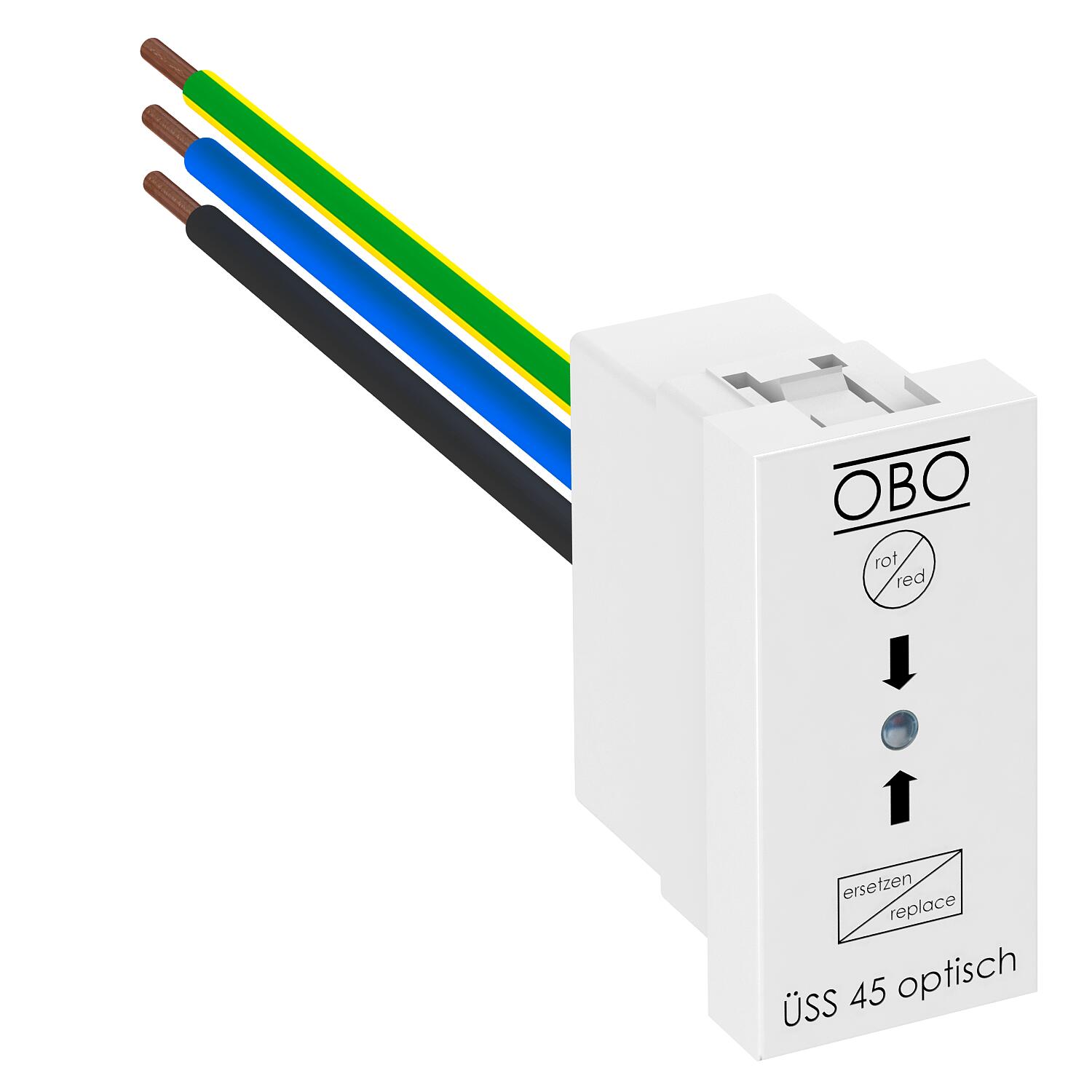

Odvodnik prenapona, širine modula 1/2, optička signalizacija

Brt. art. 6117473 | EAN 4012196117673

Brt. art. / Tip	6117473 / ÜSS 45-O-RW

Najviši trajni napon AC	255 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Uređaj za zaštitu od prenapona / Fina zaštita mreže tip 3 prema EN 61643-11 za instalaciju u kanale Rapid 45, parapetne kanale i sustave podnih instalacija.

• Verzija O s optičkim prikazom funkcije
• Brza i jednostavna montaža

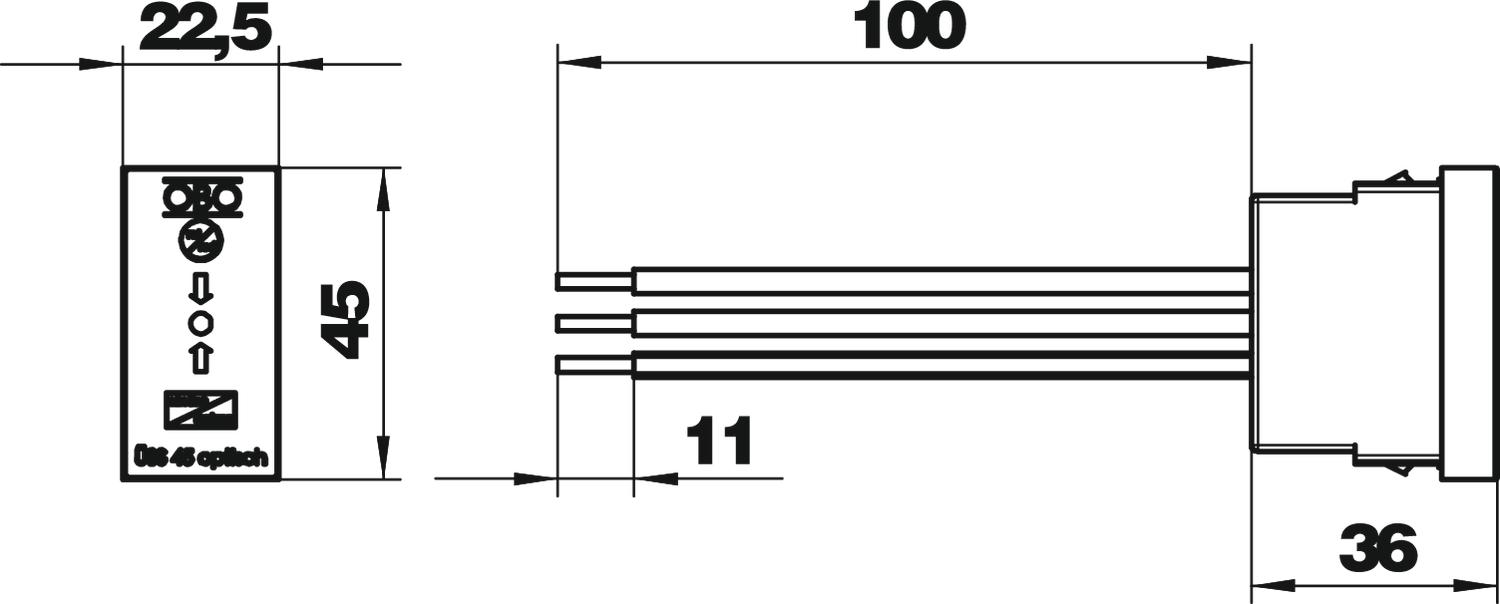

• Smanjena širina 22,5 mm
• Boja: čisto bijela, RAL 9010

Primjena: Uređaj za zaštitu od prenapona osigurava sljedeće i slične priključnice.
Odvodnik prenapona tip 3 (razred D) sukladno normi VDE 0675 dio 6 - 11 (HRN EN 61643-11).
Za instalaciju u kanale Rapid 45, parapetne kanale i sustave podnih instalacija.

Tehnički podaci

Tehnički podaci

Boja	bijela; RAL 9010
Daljinska signalizacija	ne
Dimenzija	255V
Ispitni razred tipa 3	da
Izvedba	optički prikaz funkcije
LPZ	2→3
Maks. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Maksimalna odvodna struja (8/20 μs)	5 kA
Maksimalni predosigurač	16
Maksimalni predosigurač	16 A
Min. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Min. temperatura za obradu	-25 °C
Način montaže	Modul
Najviši trajni napon AC	255 V

Nazivna odvodna struja (8/20 µs)	2,5 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	5 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	16 A
Otvoreni	ne
Razina zaštite [L-N]	≤1500
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class III
Stupanj zaštite	IP20
Temperatura za obradu, maks.	45 °C
U skladu s EN 61643-11	Tip 3
Vrijeme odziva	<25 ns
Zajednička razina zaštite [L-PE]	1500 kV
