Odstojni tuljci za izolirane stropove

Brt. art. 7205905 | EAN 4012196397303

Brt. art. / Tip

Duljina

Opis proizvoda

Opis proizvoda

Odstojne čahure za montažu ovjesnih komponenti ispod izoliranih stropova; sprječavanje pritiskanja izolacije prilikom zatezanja pričvrsnih vijaka.

Glatke površine, pocinčano iznutra i izvana.

Tehnički podaci

Tehnički podaci

Dimenzija	33,7x100x3mm
Duljina	100 mm
Materijal	Čelik
Mjera L	100 mm

Površina	vruće pocinčano
Unutarnji promjer	27,7 mm
Vanjski promjer	33,7 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Brt. art.	Količina	Min. pak.
DHI 070	70 mm	7205902	Komada	20 Komada
DHI 100	100 mm	7205905	Komada	14 Komada
DHI 120	120 mm	7205907	Komada	12 Komada

Preuzimanja

Podatkovni list DHI 100 / 7205905 , 0.15MB , pdf

Priručnik Protupožarna zaštita u elektrotehnici - smjernice za vatrootpornu ugradnju u zgrade , 1.33MB , pdf

Brošura Brošura Stručnjaci , 2.10MB , pdf

Brošura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Schutzinstallation Brandgeprüfte Verlegesysteme , 19.95MB , pdf

REACH Izjava o sukladnosti DHI 100 / 7205905 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti DHI 100 / 7205905 , 0.12MB , pdf

Preuzmi

Upute za montažu Upute za montažu injekcijskog sustava VMU plus II , 2.03MB , pdf

Preuzmi

Grafički prikaz proizvoda DHI 100 / 7205905, 49.09 kB, jpg

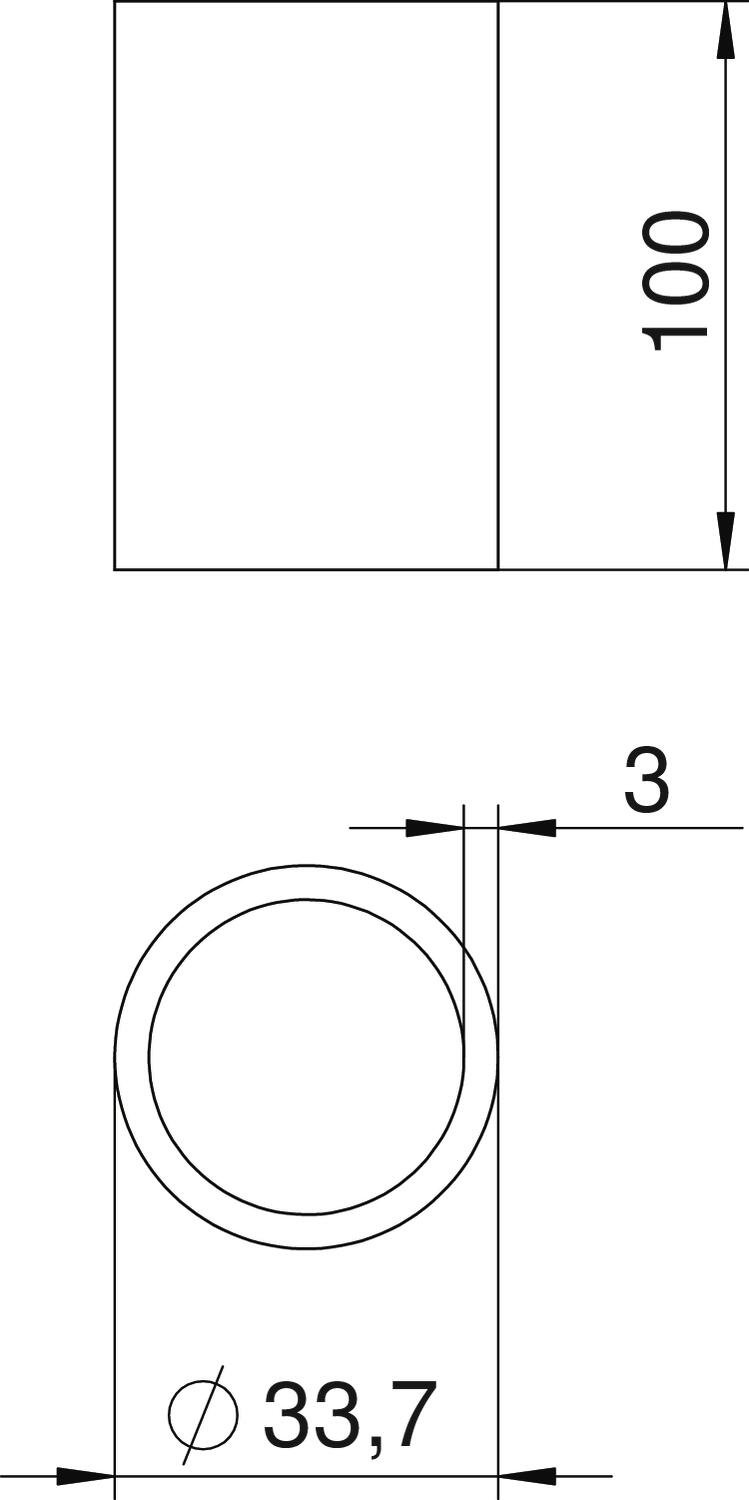

Dimenzionalni crtež DHI 100 / 7205905, 36.69 kB, jpg
