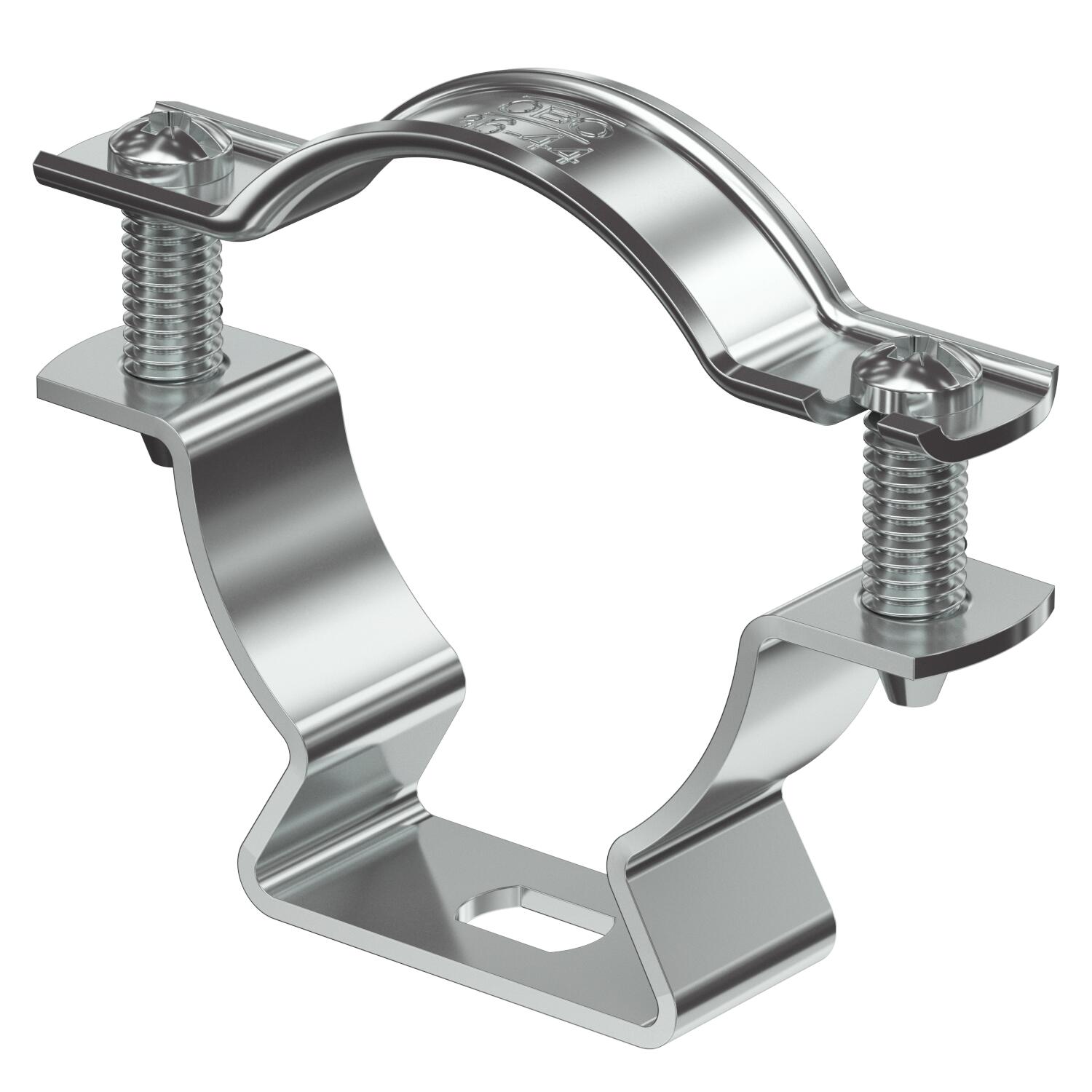

Odstojna obujmica 733 ALU

1,5 | | 36 | 44 | Aluminij |

Odstojna obujmica 733 ALU

Brt. art. 1362830 | EAN 4012196600212

Brt. art. / Tip

Debljina materijala	1,5 mm

Područje zatezanja D min.

Područje zatezanja D maks.

Materijal	Aluminij

Opis proizvoda

Opis proizvoda

Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko otvora. Obujmice od veličine 20 prikladne su za montažu uređajem za zabijanje čavala ili zakovica.

Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90 (osim ALU).

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
Debljina materijala	1,5 mm
Dimenzija	36-44mm
Izvedba	zatvorena
Materijal	Aluminij

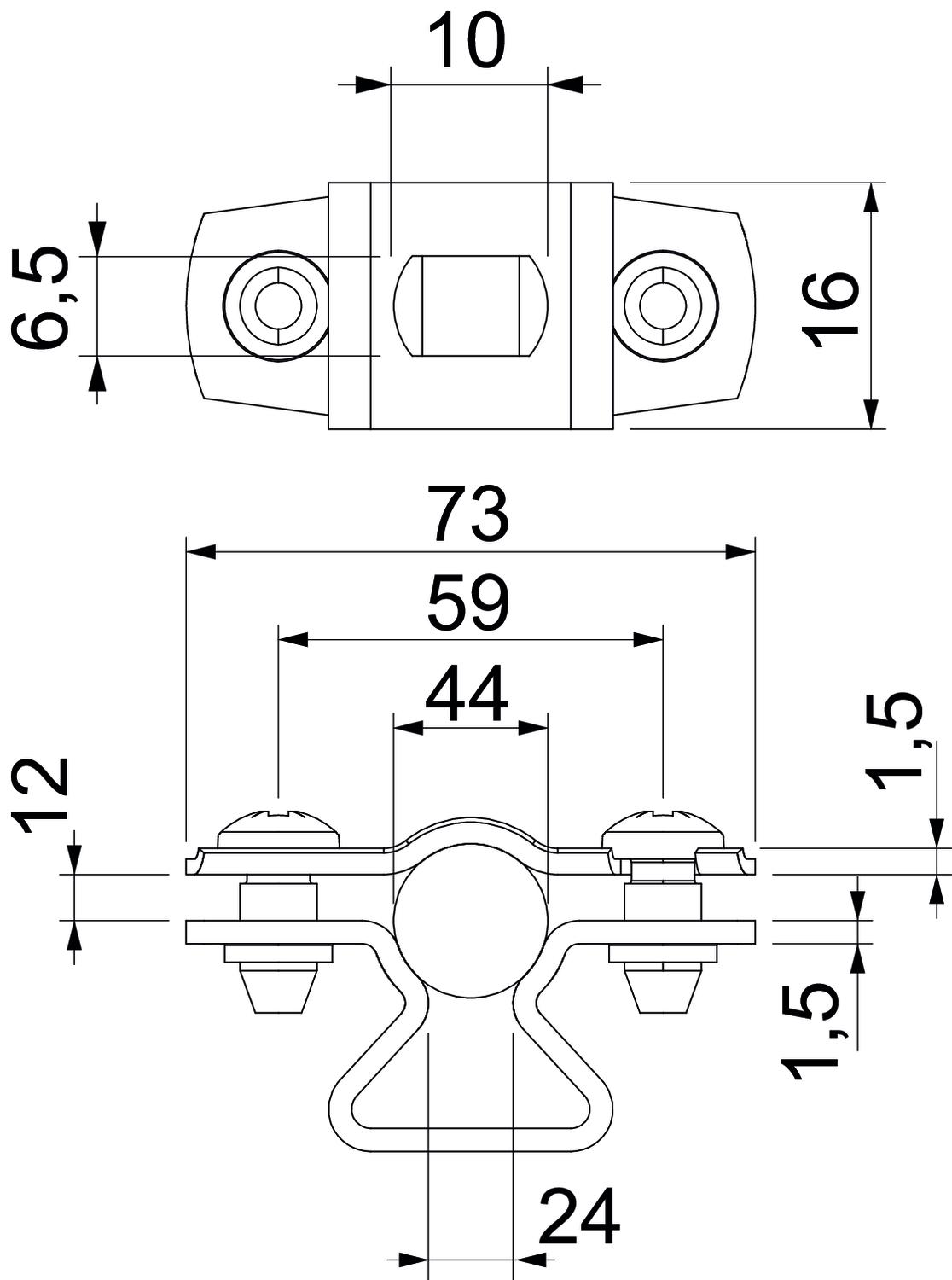

Mjera A	73 mm
Mjera B	59 mm
Mjera b	16 mm
Mjera D	44 mm
Mjera d maks.	44 mm
Mjera d min.	36 mm

Mjera L	10 mm
Mjera s	24 mm
Mjera t1 (mm)	1,5
Mjera t2 (mm)	1,5
Mjera x	12 mm
Omotan plastikom	ne
Otporne na UV zračenje	da
Područje zatezanja D maks.	44 mm
Područje zatezanja D min.	36 mm
Razmak od zida	da
Vrsta pričvršćivanja	Rupa s navojem
za promjer	36 - 44

Svi tipovi

Svi tipovi

Tip	Debljina materijala	Područje zatezanja D min.	Područje zatezanja D maks.	Materijal	Brt. art.	Količina	Min. pak.
ASL 733 10 ALU	1,5 mm	8 mm	10 mm	Aluminij	1362804	Komada	25 Komada
ASL 733 12 ALU	1,5 mm	10 mm	12 mm	Aluminij	1362806	Komada	25 Komada
ASL 733 14 ALU	1,5 mm	12 mm	14 mm	Aluminij	1362808	Komada	25 Komada
ASL 733 17 ALU	1,5 mm	14 mm	17 mm	Aluminij	1362812	Komada	25 Komada
ASL 733 20 ALU	1,5 mm	17 mm	20 mm	Aluminij	1362814	Komada	25 Komada
ASL 733 25 ALU	1,5 mm	20 mm	25 mm	Aluminij	1362818	Komada	25 Komada
ASL 733 30 ALU	1,5 mm	25 mm	30 mm	Aluminij	1362822	Komada	20 Komada
ASL 733 36 ALU	1,5 mm	30 mm	36 mm	Aluminij	1362826	Komada	20 Komada
ASL 733 44 ALU	1,5 mm	36 mm	44 mm	Aluminij	1362830	Komada	20 Komada
ASL 733 53 ALU	1,5 mm	44 mm	53 mm	Aluminij	1362834	Komada	20 Komada
ASL 733 63 ALU	1,5 mm	53 mm	63 mm	Aluminij	1362838	Komada	20 Komada
