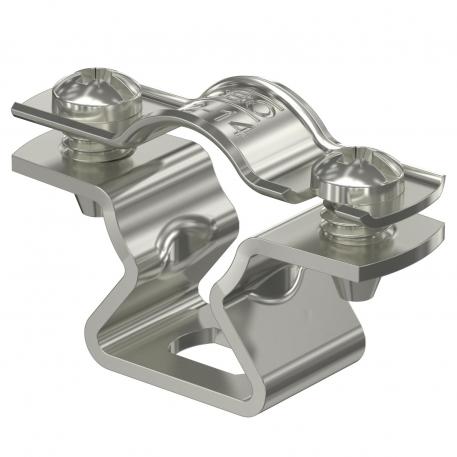

Odstojna obujmica 733 A4

Brt. art. 1362908 | EAN 4012196600274

1,5 mm
nehrđajući čelik 1.4571
Opis proizvoda
Opis proizvoda
Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko otvora.

Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA declaration of conformity
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E90
Tehnički podaci

Tehnički podaci

bez halogena da
Broj kablova/cijevi 1
CO₂ otisak (GWP) od kolijevke do vrata 0,156 kg CO₂e / 1 Komad
Debljina materijala 1,5 mm
Dimenzija 12-14mm
Izvedba zatvorena
Materijal nehrđajući čelik 1.4571
Mjera A 41 mm
Mjera B 29 mm
Mjera b 14 mm
Mjera D 14 mm
Mjera d maks. 14 mm
Mjera d min. 12 mm
Mjera L 10 mm
Mjera s 8 mm
Mjera t1 (mm) 1,25
Mjera t2 (mm) 1,5
Mjera x 3 mm
Omotan plastikom ne
Otporne na UV zračenje da
Područje zatezanja D maks. 14 mm
Područje zatezanja D min. 12 mm
Prikladno u protupožarnom području ne
Razmak od zida da
Vrsta pričvršćivanja Rupa s navojem
za promjer 12 - 14
Svi tipovi

Svi tipovi

Tip Debljina materijala Područje zatezanja D min. Područje zatezanja D maks. Materijal Brt. art. Količina Min. pak.
ASL 733 10 A4 1,5 mm 8 mm 10 mm nehrđajući čelik 1.4571 1362904
25 Komada
ASL 733 12 A4 1,5 mm 10 mm 12 mm nehrđajući čelik 1.4571 1362906
25 Komada
ASL 733 14 A4 1,5 mm 12 mm 14 mm nehrđajući čelik 1.4571 1362908
25 Komada
ASL 733 17 A4 1,5 mm 14 mm 17 mm nehrđajući čelik 1.4571 1362912
25 Komada
ASL 733 20 A4 1,5 mm 17 mm 20 mm nehrđajući čelik 1.4571 1362914
25 Komada
ASL 733 25 A4 1,5 mm 20 mm 25 mm nehrđajući čelik 1.4571 1362918
25 Komada
ASL 733 30 A4 1,5 mm 25 mm 30 mm nehrđajući čelik 1.4571 1362922
20 Komada
ASL 733 36 A4 1,5 mm 30 mm 36 mm nehrđajući čelik 1.4571 1362926
20 Komada
ASL 733 44 A4 1,5 mm 36 mm 44 mm nehrđajući čelik 1.4571 1362930
20 Komada
ASL 733 53 A4 1,5 mm 44 mm 53 mm nehrđajući čelik 1.4571 1362934
20 Komada
ASL 733 63 A4 1,5 mm 53 mm 63 mm nehrđajući čelik 1.4571 1362938
20 Komada
