Odstojna obujmica 733 A2 1,5 | | 14 | 17 | Nehrđajući čelik 1.4301 |

Odstojna obujmica 733 A2

Brt. art. 1362982 | EAN 4012196608898

Brt. art. / Tip

Debljina materijala	1,5 mm

Područje zatezanja D min.

Područje zatezanja D maks.

Materijal	Nehrđajući čelik 1.4301

Opis proizvoda

Opis proizvoda

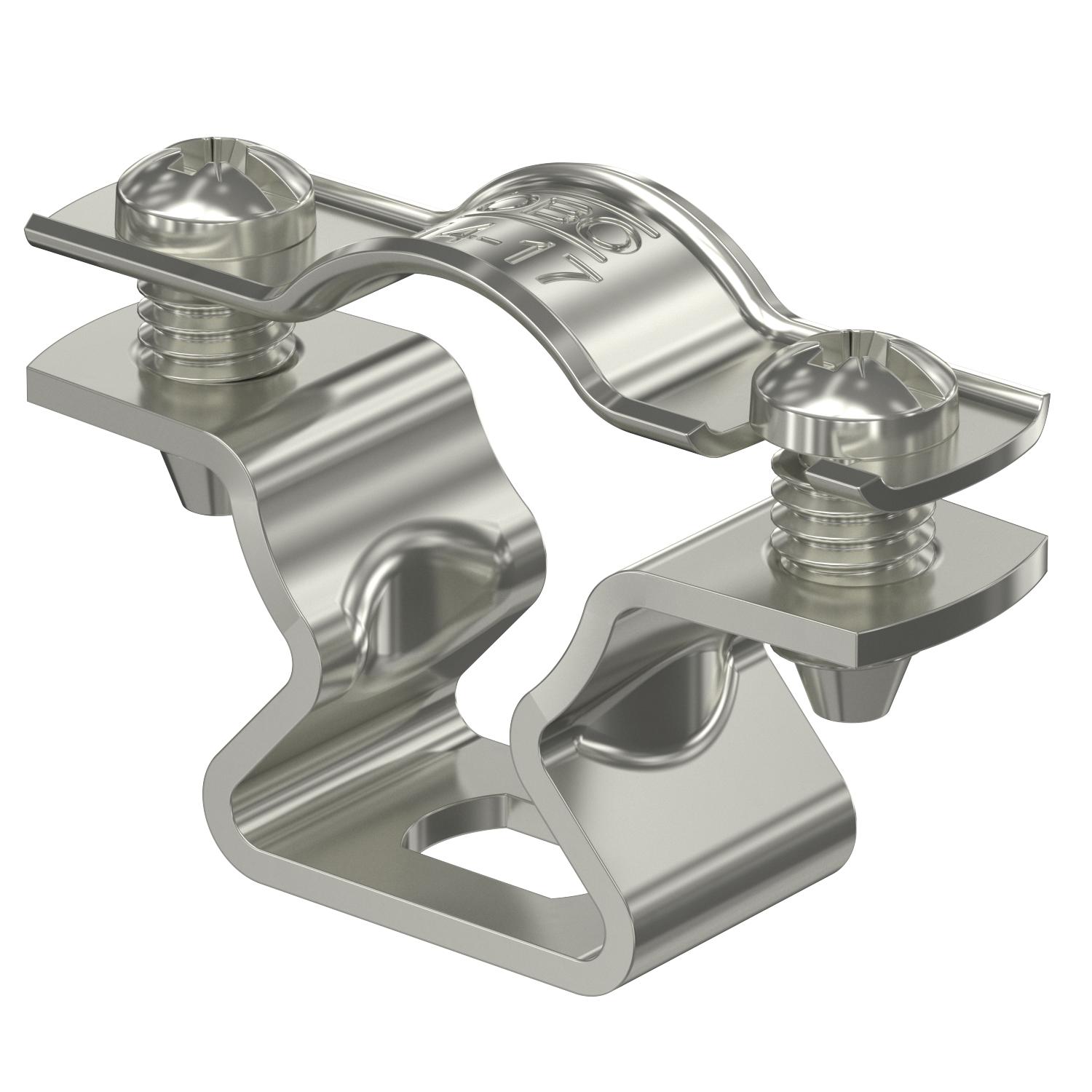

Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko otvora.

Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
Debljina materijala	1,5 mm
Dimenzija	14-17mm
Izvedba	zatvorena
Materijal	Nehrđajući čelik 1.4301

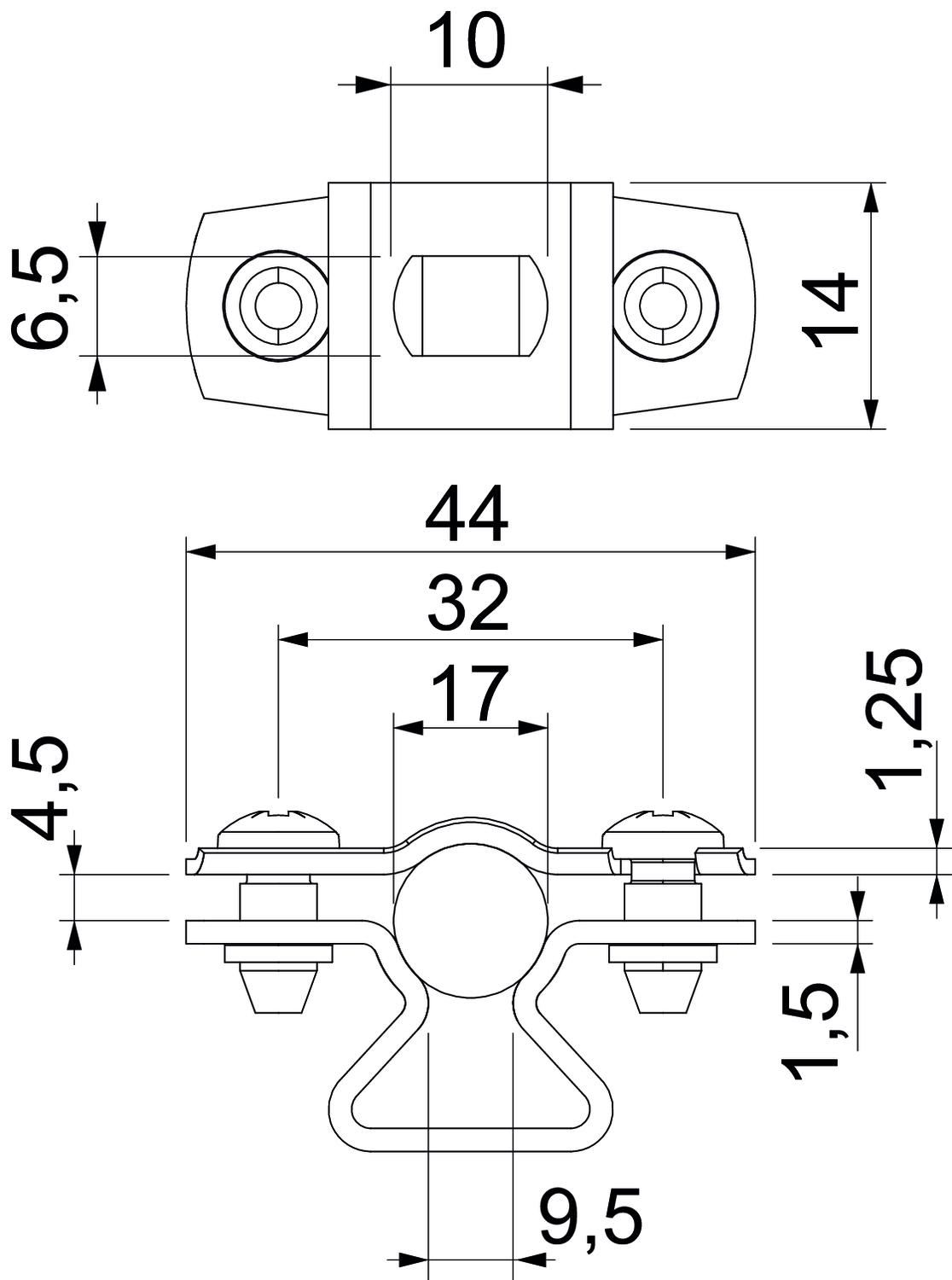

Mjera A	44 mm
Mjera B	32 mm
Mjera b	14 mm
Mjera d maks.	17 mm
Mjera d min.	14 mm
Mjera L	10 mm

Mjera s	9,5 mm
Mjera t1 (mm)	1,25
Mjera t2 (mm)	1,5
Mjera x	4,5 mm
Omotan plastikom	ne
Otporne na UV zračenje	da
Područje zatezanja D maks.	17 mm
Područje zatezanja D min.	14 mm
Prikladno u protupožarnom području	ne
Razmak od zida	da
za promjer	14 - 17

Svi tipovi

Svi tipovi

Tip	Debljina materijala	Područje zatezanja D min.	Područje zatezanja D maks.	Materijal	Brt. art.	Količina	Min. pak.
ASL 733 10 A2	1,5 mm	8 mm	10 mm	Nehrđajući čelik 1.4301	1362976	Komada	25 Komada
ASL 733 12 A2	1,5 mm	10 mm	12 mm	Nehrđajući čelik 1.4301	1362978	Komada	25 Komada
ASL 733 14 A2	1,5 mm	12 mm	14 mm	Nehrđajući čelik 1.4301	1362980	Komada	25 Komada
ASL 733 17 A2	1,5 mm	14 mm	17 mm	Nehrđajući čelik 1.4301	1362982	Komada	25 Komada
ASL 733 20 A2	1,5 mm	17 mm	20 mm	Nehrđajući čelik 1.4301	1362984	Komada	25 Komada
ASL 733 25 A2	1,5 mm	20 mm	25 mm	Nehrđajući čelik 1.4301	1362986	Komada	25 Komada
ASL 733 30 A2	1,5 mm	25 mm	30 mm	Nehrđajući čelik 1.4301	1362988	Komada	20 Komada
ASL 733 36 A2	1,5 mm	30 mm	36 mm	Nehrđajući čelik 1.4301	1362990	Komada	20 Komada
ASL 733 44 A2	1,5 mm	36 mm	44 mm	Nehrđajući čelik 1.4301	1362992	Komada	20 Komada
ASL 733 53 A2	1,5 mm	44 mm	53 mm	Nehrđajući čelik 1.4301	1362994	Komada	20 Komada
ASL 733 63 A2	1,5 mm	53 mm	63 mm	Nehrđajući čelik 1.4301	1362996	Komada	20 Komada
