Odstojna obujmica 732 A2 1,5 | | 25 | 30 | Nehrđajući čelik 1.4301 |

Odstojna obujmica 732 A2

Brt. art. 1362640 | EAN 4012196609444

Brt. art. / Tip

Debljina materijala

Područje zatezanja D min.

Područje zatezanja D maks.

Materijal	Nehrđajući čelik 1.4301

Opis proizvoda

Opis proizvoda

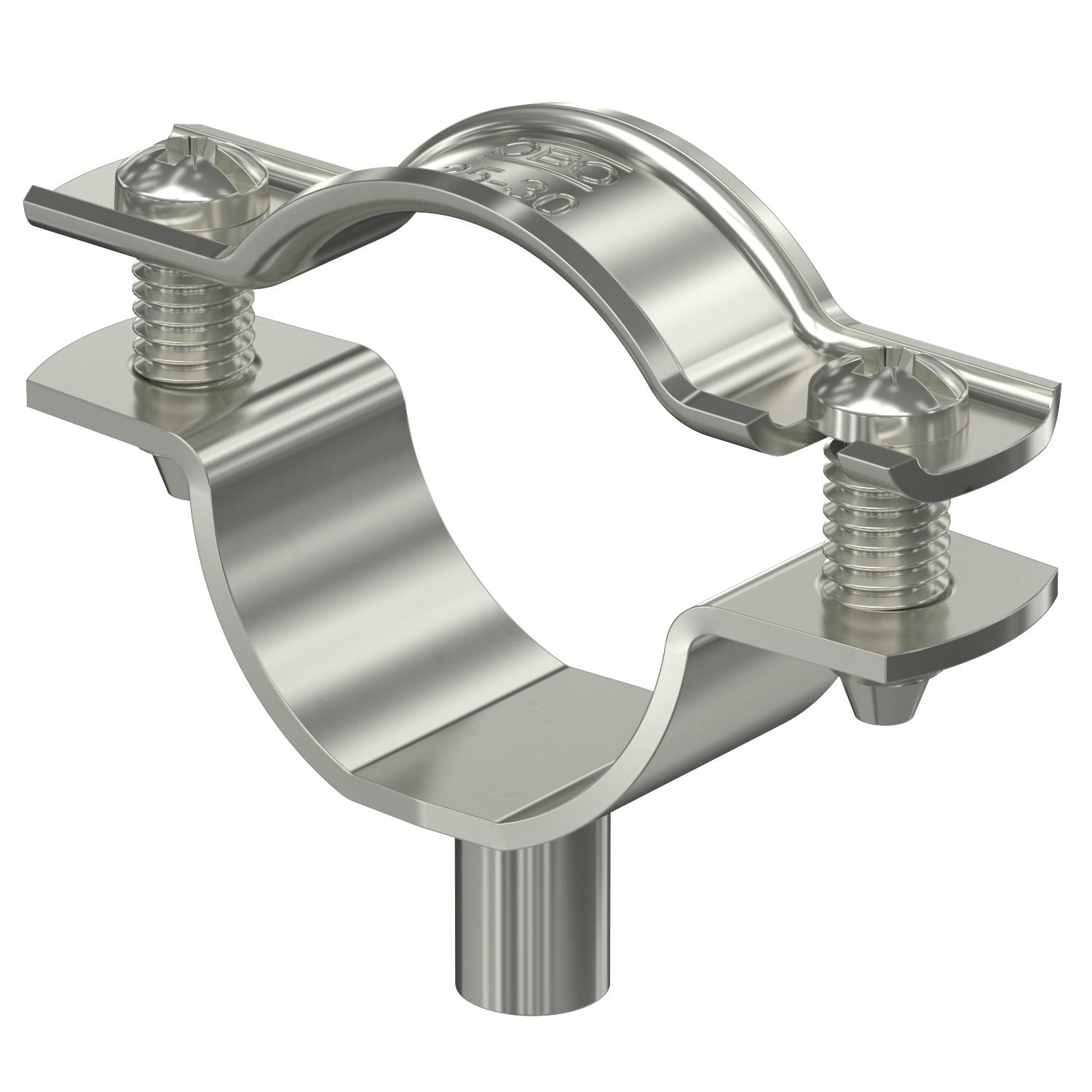

Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko unutarnjeg navoja. Obujmice s površinskom obradom G i FT, od veličine 20, prikladne su za montažu s uređajem za zabijanje čavala ili zakovica.

Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,278 kg CO₂e / 1 Komad
Debljina materijala	1,5 mm
Dimenzija	25-30mm
Izvedba	zatvorena
Materijal	Nehrđajući čelik 1.4301

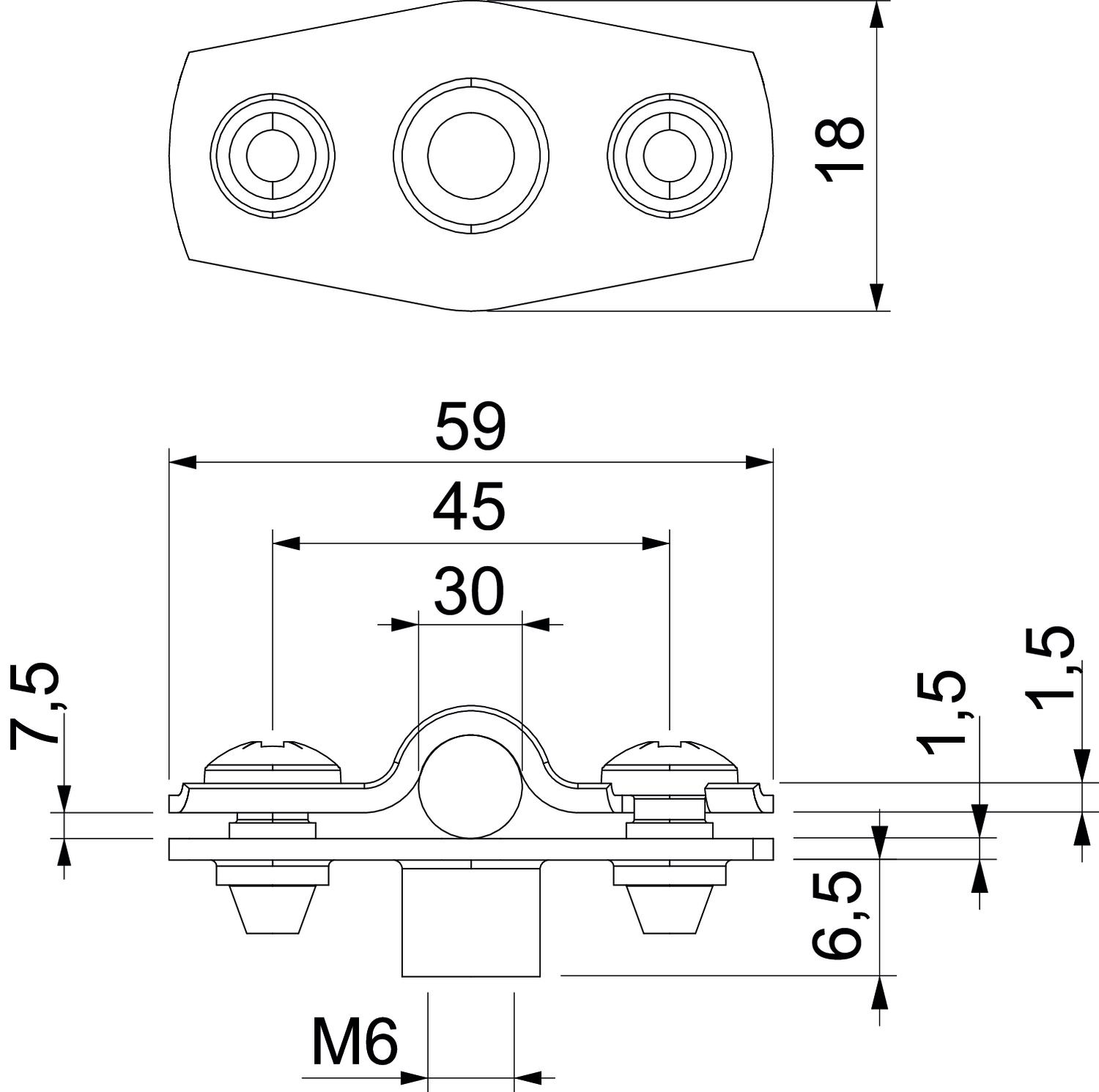

Mjera A	59 mm
Mjera b	18 mm
Mjera B	45 mm
Mjera D	30 mm
Mjera d maks.	30 mm

Mjera d min.	25 mm
Mjera H1	12 mm
Mjera t1 (mm)	1,5
Mjera t2 (mm)	1,5
Mjera x	7,5 mm
Omotan plastikom	ne
Otporne na UV zračenje	da
Područje zatezanja D maks.	30 mm
Područje zatezanja D min.	25 mm
Prikladno u protupožarnom području	da
Razmak od zida	da
za promjer	25 - 30

Svi tipovi

Svi tipovi

Tip	Debljina materijala	Područje zatezanja D min.	Područje zatezanja D maks.	Materijal	Brt. art.	Količina	Min. pak.
ASG 732 6 A2	1,25 mm	5 mm	6 mm	Nehrđajući čelik 1.4301	1362622	Komada	25 Komada
ASG 732 7 A2	1,25 mm	6 mm	7 mm	Nehrđajući čelik 1.4301	1362624	Komada	25 Komada
ASG 732 8 A2	1,25 mm	7 mm	8 mm	Nehrđajući čelik 1.4301	1362626	Komada	25 Komada
ASG 732 10 A2	1,25 mm	8 mm	10 mm	Nehrđajući čelik 1.4301	1362628	Komada	25 Komada
ASG 732 12 A2	1,25 mm	10 mm	12 mm	Nehrđajući čelik 1.4301	1362630	Komada	25 Komada
ASG 732 14 A2	1,25 mm	12 mm	14 mm	Nehrđajući čelik 1.4301	1362632	Komada	25 Komada
ASG 732 17 A2	1,25 mm	14 mm	17 mm	Nehrđajući čelik 1.4301	1362634	Komada	25 Komada
ASG 732 20 A2	1,25 mm	17 mm	20 mm	Nehrđajući čelik 1.4301	1362636	Komada	25 Komada
ASG 732 25 A2	1,25 mm	20 mm	25 mm	Nehrđajući čelik 1.4301	1362638	Komada	25 Komada
ASG 732 30 A2	1,5 mm	25 mm	30 mm	Nehrđajući čelik 1.4301	1362640	Komada	20 Komada
ASG 732 36 A2	1,5 mm	30 mm	36 mm	Nehrđajući čelik 1.4301	1362642	Komada	20 Komada
ASG 732 44 A2	1,5 mm	36 mm	44 mm	Nehrđajući čelik 1.4301	1362644	Komada	20 Komada
ASG 732 53 A2	1,5 mm	44 mm	53 mm	Nehrđajući čelik 1.4301	1362646	Komada	20 Komada
ASG 732 63 A2	1,5 mm	53 mm	63 mm	Nehrđajući čelik 1.4301	1362648	Komada	20 Komada
