Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom FT 70 | 76 | 5

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1186776 | EAN 4012196851157

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

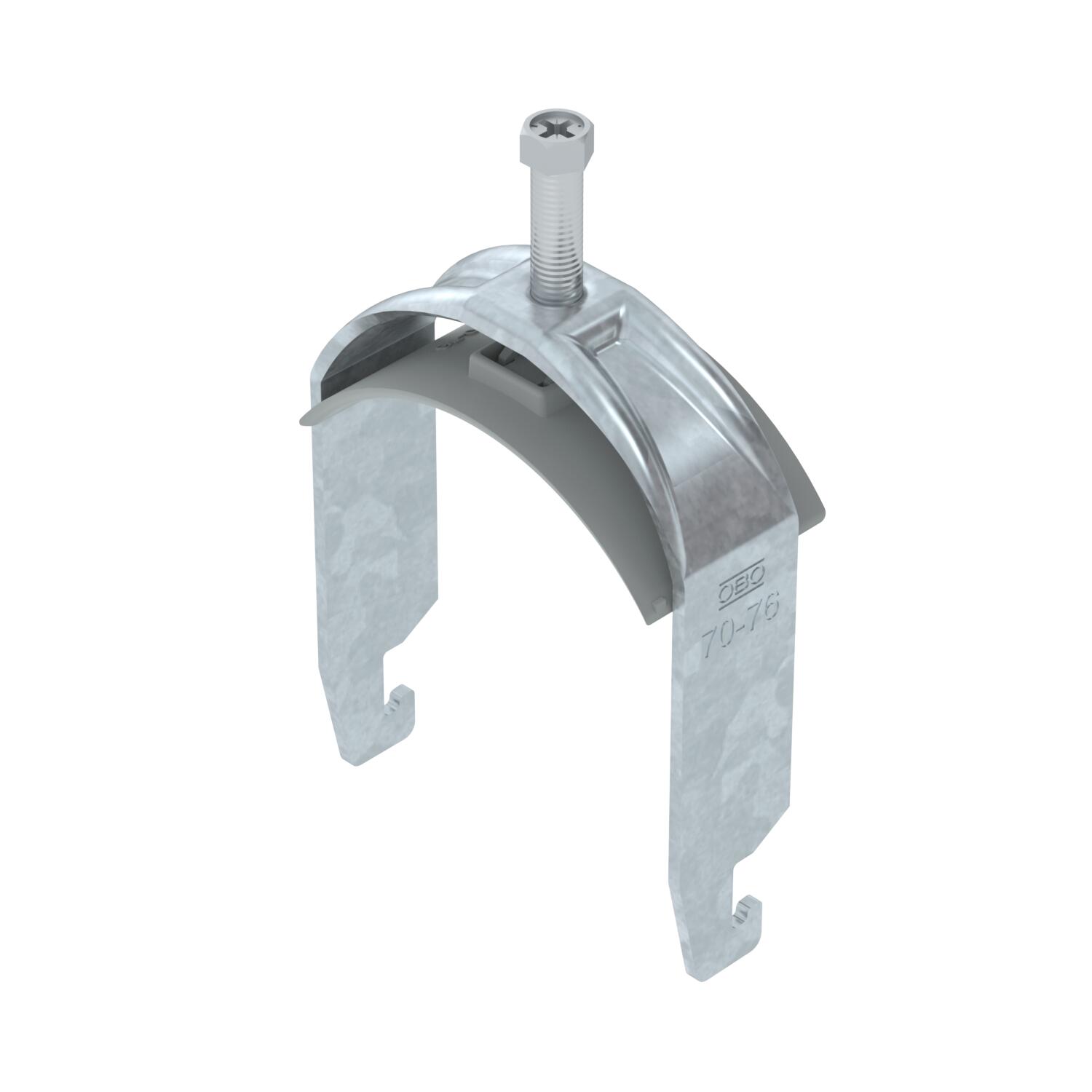

Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,404 kg CO₂e / 1 Komad
Debljina lima	2,5 mm
Dimenzija	70-76mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika

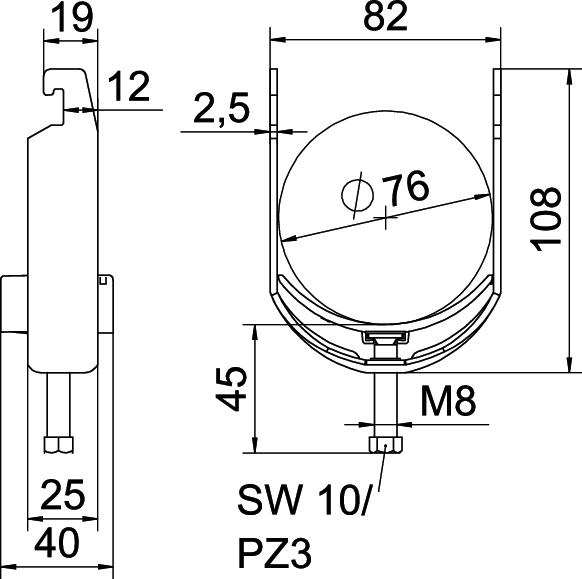

Mjera A	25 mm
Mjera B	82 mm
Mjera C	40 mm
Mjera G (mm)	M8

Mjera H	108 mm
Mjera L	45 mm
Mjera t	2,5 mm
Način montaže	Montažni profil
Navoj	M8
Područje zatezanja D maks.	76 mm
Područje zatezanja D min.	70 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	82 mm
Širina utora	10 mm
Visina	108 mm
za maks. promjere cijevi	76 mm
za min. promjere cijevi	70 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Komada	100 Komada
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Komada	100 Komada
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Komada	100 Komada
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Komada	100 Komada
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Komada	100 Komada
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Komada	100 Komada
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Komada	100 Komada
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Komada	100 Komada
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Komada	100 Komada
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Komada	100 Komada
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Komada	50 Komada
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Komada	25 Komada
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Komada	25 Komada
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Komada	25 Komada
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Komada	25 Komada
