Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT 8 | 12 | 3

Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT

Brt. art. 1186502 | EAN 4012196849772

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

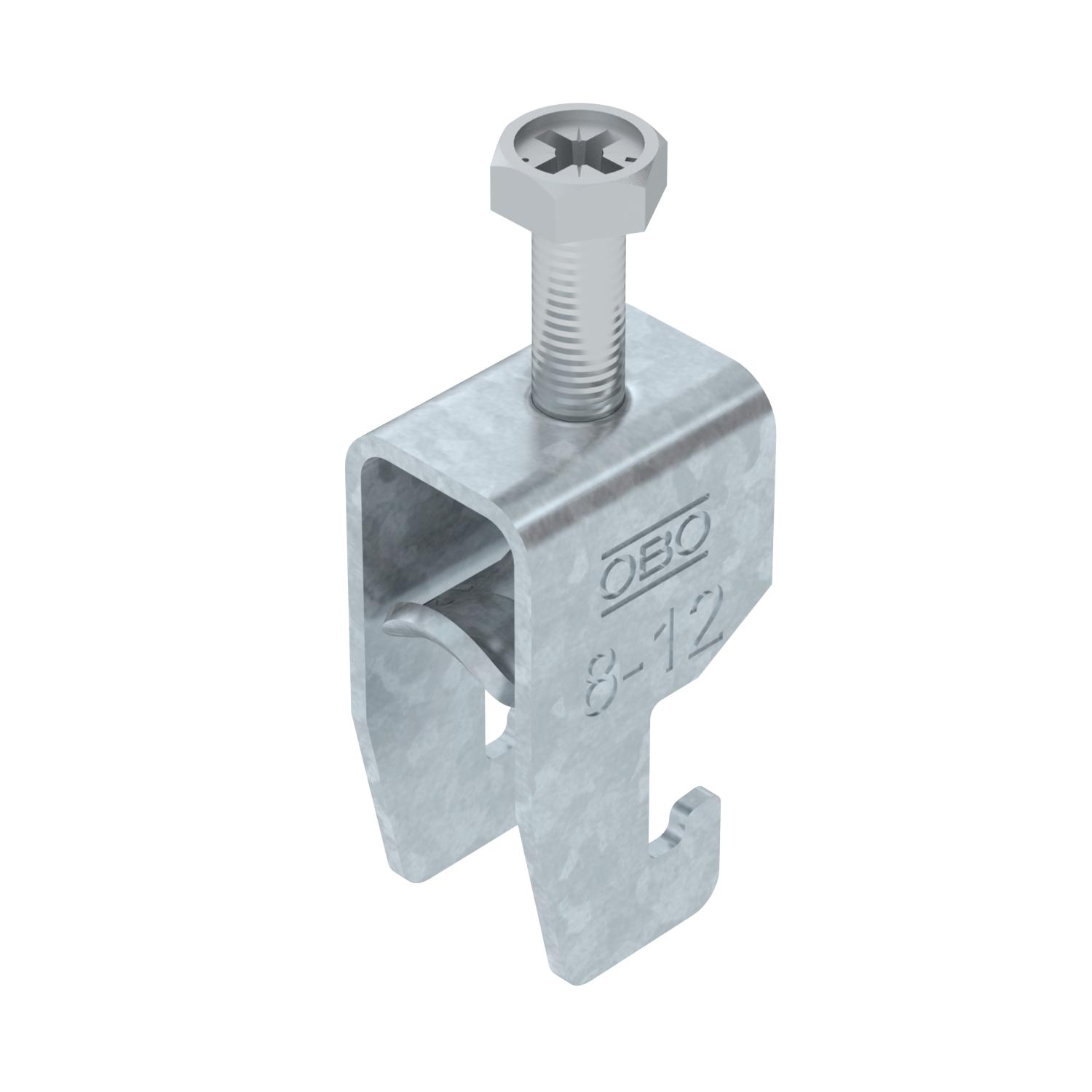

Obujmica s U-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,066 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	08-12mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	22,5 mm
Dužina vanjske mjere	28 mm
Maks. Zakretni moment	3 Nm
Materijal	Čelik
Materijal kade	Čelik

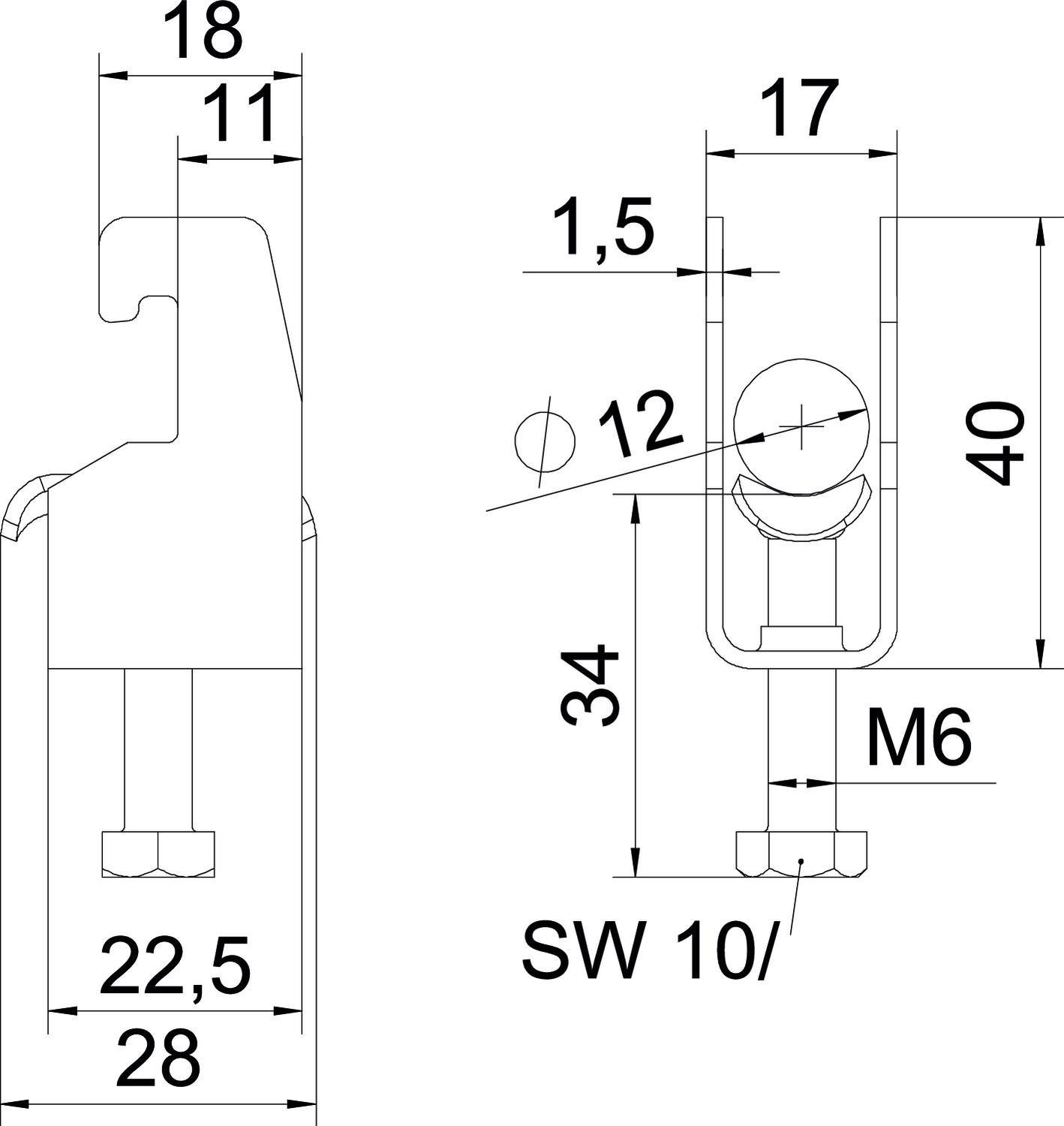

Mjera A	22,5 mm
Mjera B	17 mm
Mjera C	28 mm
Mjera G (mm)	M6
Mjera H	40 mm

Mjera L	34 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Očuvanje funkcije	da
Područje zatezanja D maks.	12 mm
Područje zatezanja D min.	8 mm
Površina	vruće pocinčano
S metalnom pločicom	da
Sa nasuprotnom pločicom	ne
Širina	17 mm
Širina utora	10 mm
Visina	40 mm
za maks. promjere cijevi	12 mm
za min. promjere cijevi	8 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Komada	100 Komada
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Komada	100 Komada
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Komada	100 Komada
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Komada	100 Komada
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Komada	100 Komada
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Komada	100 Komada
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Komada	100 Komada
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Komada	100 Komada
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Komada	100 Komada
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Komada	100 Komada
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Komada	50 Komada
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Komada	25 Komada
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Komada	25 Komada
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Komada	25 Komada
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Komada	25 Komada
