Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT 58 | 64 | 5

Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT

Brt. art. 1186562 | EAN 4012196850143

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

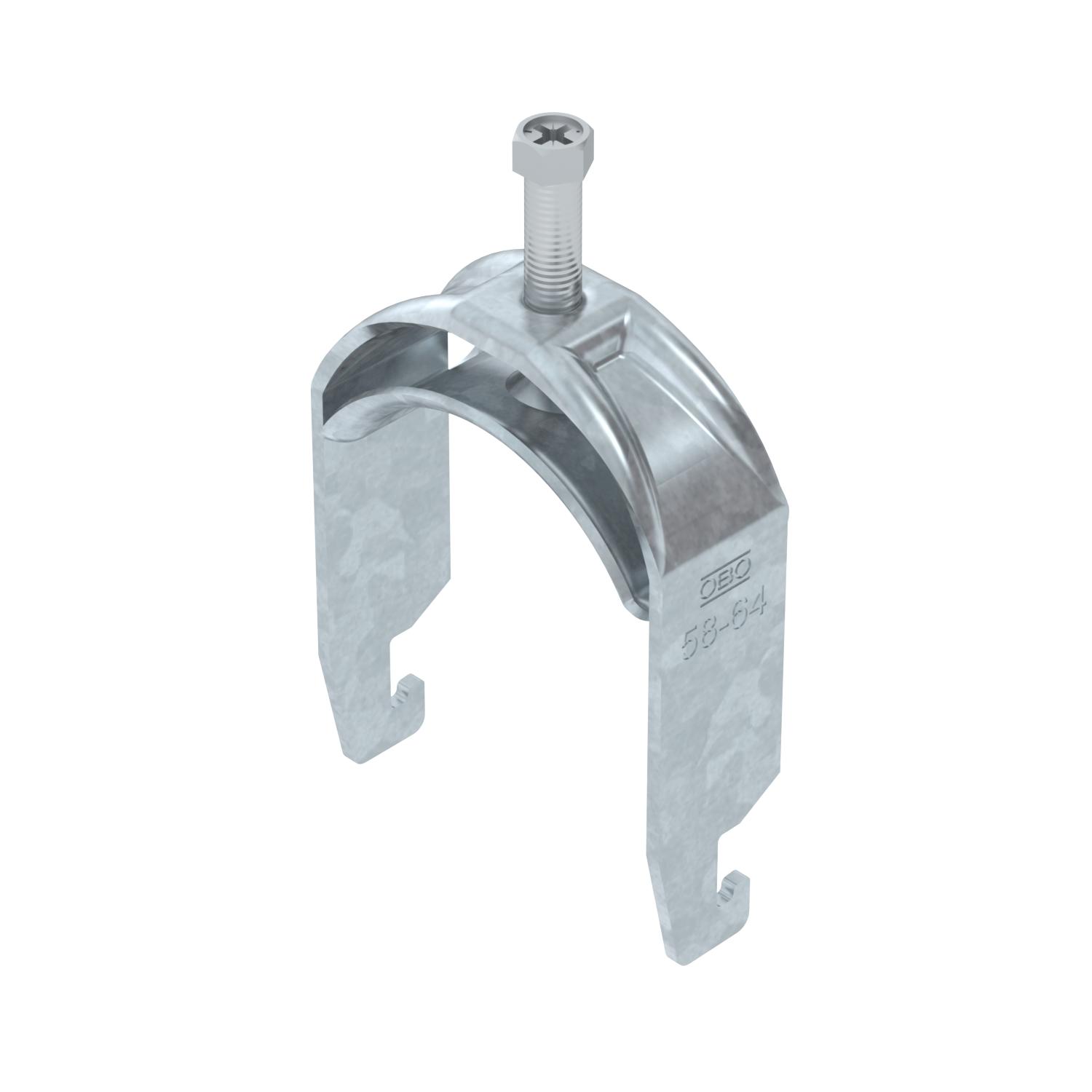

Obujmica s U-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,319 kg CO₂e / 1 Komad
Debljina lima	2,5 mm
Dimenzija	58-64mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	33 mm
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Čelik

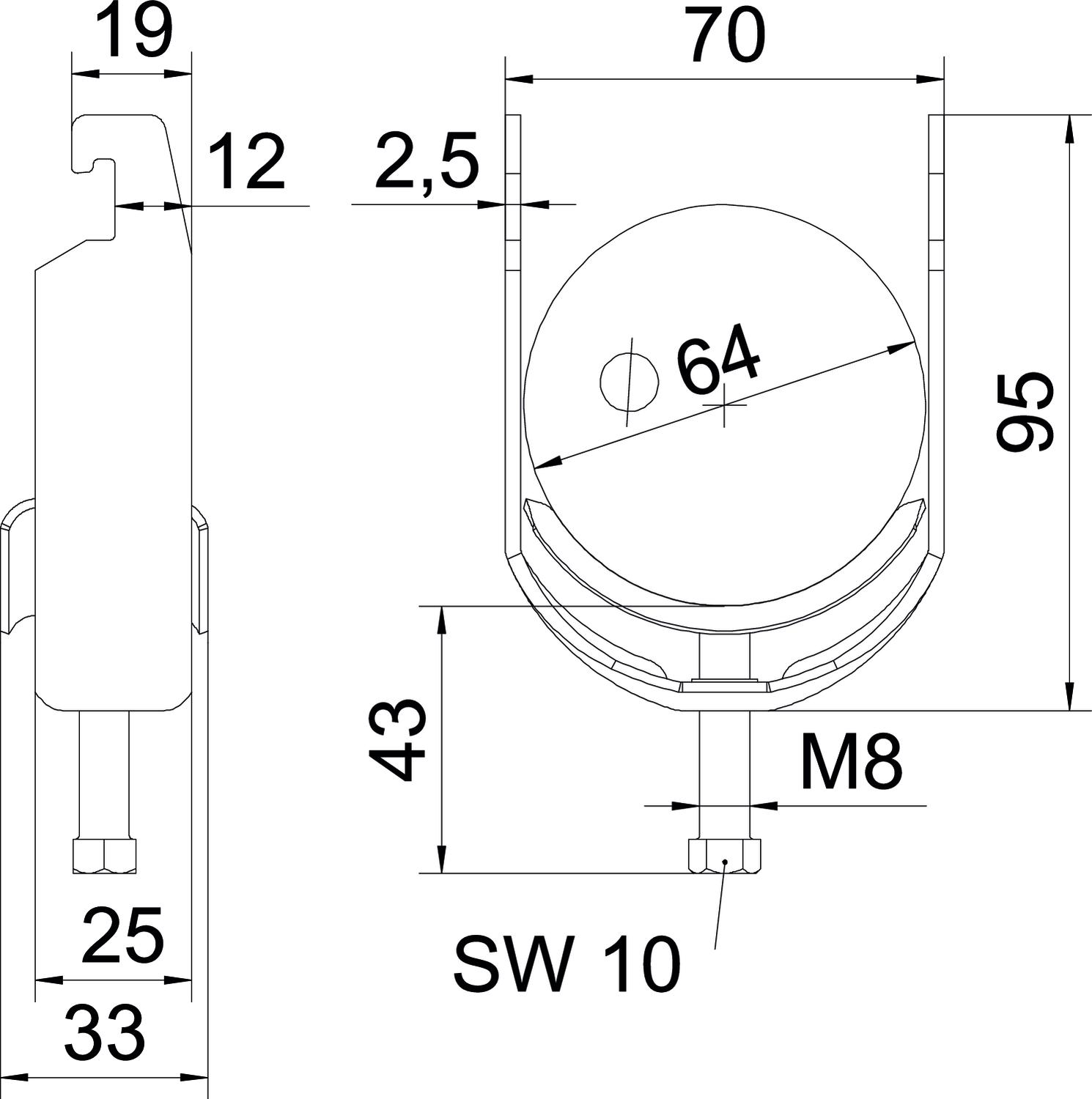

Mjera A	25 mm
Mjera B	70 mm
Mjera C	33 mm
Mjera G (mm)	M8
Mjera H	95 mm

Mjera L	43 mm
Mjera t	2,5 mm
Način montaže	Montažni profil
Navoj	M8
Očuvanje funkcije	da
Područje zatezanja D maks.	64 mm
Područje zatezanja D min.	58 mm
Površina	vruće pocinčano
S metalnom pločicom	da
Sa nasuprotnom pločicom	ne
Širina	70 mm
Širina utora	10 mm
Visina	95 mm
za maks. promjere cijevi	64 mm
za min. promjere cijevi	58 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Komada	100 Komada
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Komada	100 Komada
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Komada	100 Komada
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Komada	100 Komada
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Komada	100 Komada
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Komada	100 Komada
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Komada	100 Komada
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Komada	100 Komada
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Komada	100 Komada
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Komada	100 Komada
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Komada	50 Komada
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Komada	25 Komada
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Komada	25 Komada
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Komada	25 Komada
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Komada	25 Komada
