Obujmica tip 2056, H-kopča 2-struka s metalnom pričvrsnom pločicom FT 22 | 28 | 3

Obujmica tip 2056, H-kopča 2-struka s metalnom pričvrsnom pločicom FT

Name: Obujmica tip 2056, H-kopča 2-struka s metalnom pričvrsnom pločicom FT
Brand: OBO Bettermann
SKU: 1186023

Brt. art. 1186023 | EAN 4012196848621

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

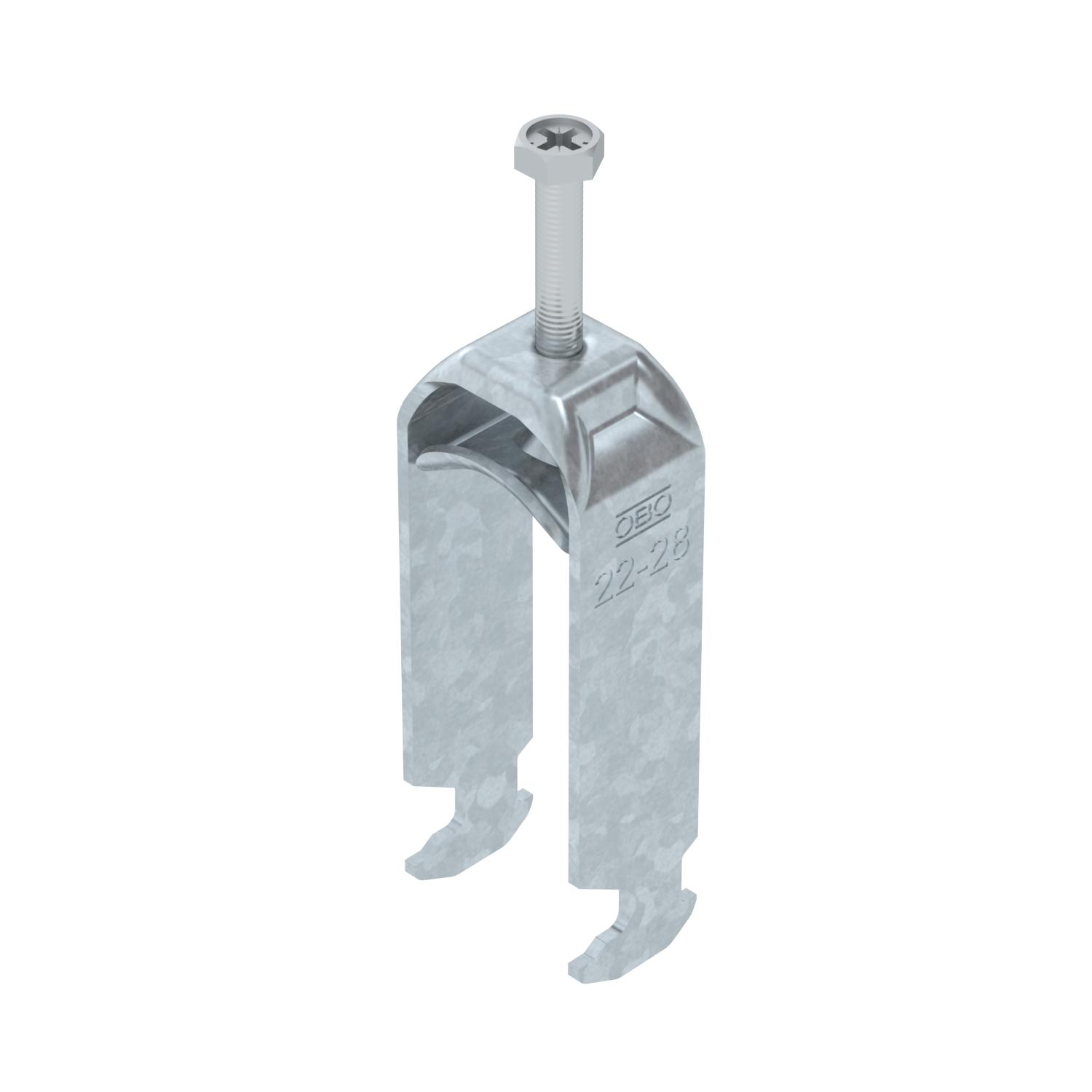

Obujmica s čekićastom kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO₂ otisak (GWP) od kolijevke do vrata	0,179 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	22-28mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	22,5 mm
Dužina vanjske mjere	28 mm
Maks. Zakretni moment	3 Nm
Materijal	Čelik
Materijal kade	Čelik

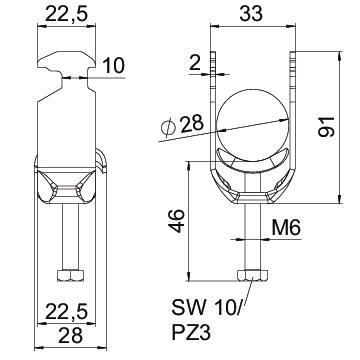

Mjera A	22,5 mm
Mjera B	33 mm
Mjera C	28 mm
Mjera G (mm)	M6
Mjera H	91 mm
Mjera L	34 mm

Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M6
Očuvanje funkcije	da
Područje zatezanja D maks.	28 mm
Područje zatezanja D min.	22 mm
Površina	vruće pocinčano
S metalnom pločicom	da
S plastičnom posudom	ne
Sa nasuprotnom pločicom	ne
Širina	33 mm
Širina utora	10 mm
Visina	91 mm
za maks. promjere cijevi	28 mm
za min. promjere cijevi	22 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Komada	50 Komada
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Komada	50 Komada
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Komada	50 Komada
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Komada	50 Komada
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Komada	50 Komada
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Komada	50 Komada
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Komada	50 Komada
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Komada	50 Komada
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Komada	50 Komada
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Komada	50 Komada
