Napomena: ovaj proizvod je obustavljen. Proizvod koji ga zamjenjuje možete pronaći ovdje: 1186789 / Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom FT

Obujmica, 1-struka, s plastičnom pričvrsnom pločicom FT 82 | 90 | 5

Obujmica, 1-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1175904 | EAN 4012195073512

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

Prikladna za sve C-montažne profile sa širinom utora od 18 mm i 22 mm.

Pričvrsna pločica od polipropilena, bez halogena, svijetlosive boje RAL 7035.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,461 kg CO₂e / 1 Komad
Dimenzija	82-90mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika

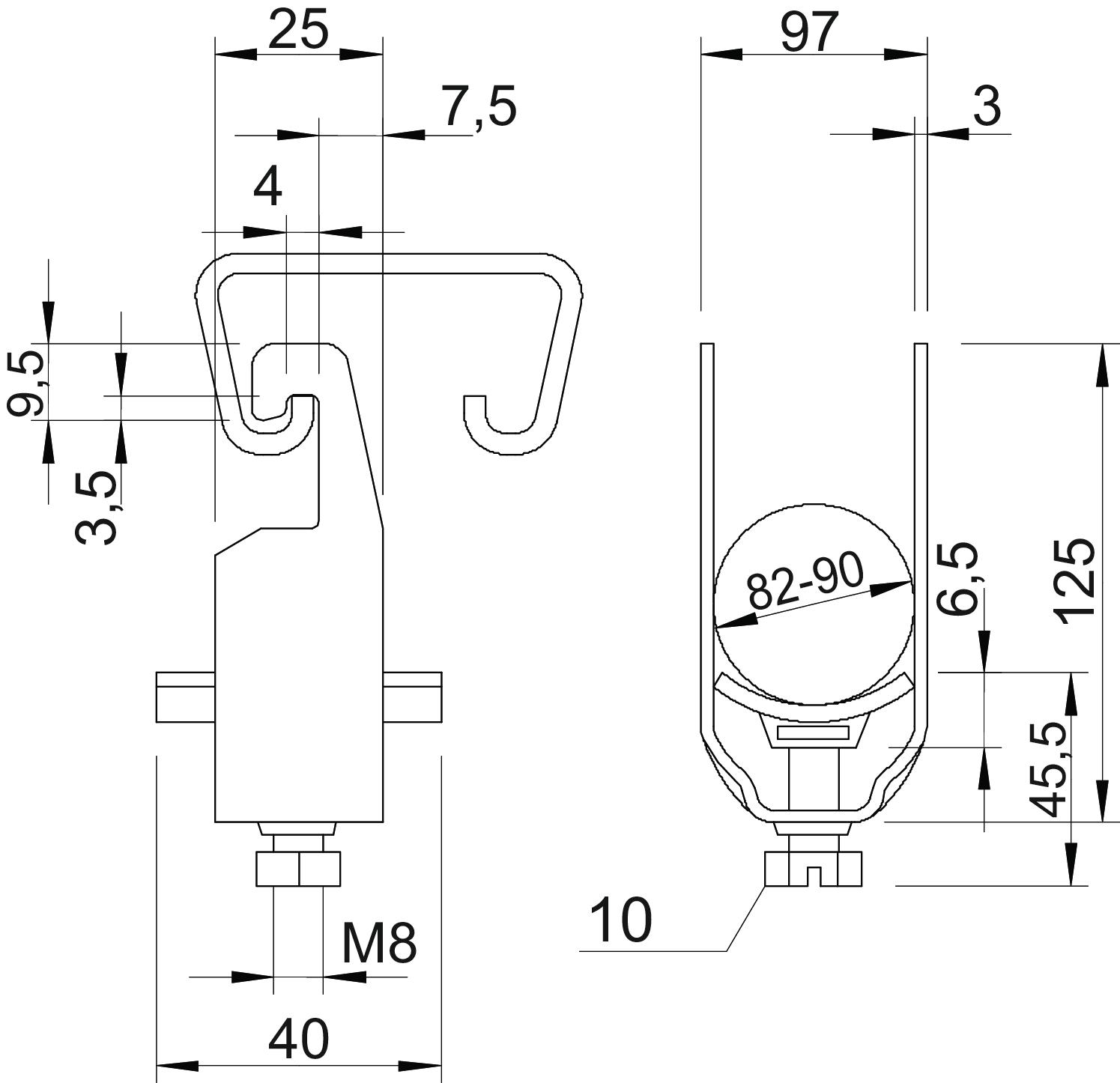

Mjera A	25 mm
Mjera B	97 mm
Mjera C	40 mm
Mjera G (mm)	M8
Mjera H	125 mm

Mjera L	45,5 mm
Mjera t	3 mm
Mjera x	6,5 mm
Način montaže	Montažni profil
otporno na udarce	ne
Područje zatezanja D maks.	90 mm
Područje zatezanja D min.	82 mm
Površina	vruće pocinčano
S metalnom pločicom	ne
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
za 1 kabel H	125 mm
za 1 kabel L	45,5
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
2056U 16 FT	12 mm	16 mm	3 Nm	1175165	Komada	100 Komada
2056U 22 FT	16 mm	22 mm	3 Nm	1175211	Komada	100 Komada
2056U 28 FT	22 mm	28 mm	3 Nm	1175289	Komada	100 Komada
2056U 34 FT	28 mm	34 mm	5 Nm	1175343	Komada	100 Komada
2056U 40 FT	34 mm	40 mm	5 Nm	1175408	Komada	100 Komada
2056U 46 FT	40 mm	46 mm	5 Nm	1175467	Komada	100 Komada
2056U 52 FT	46 mm	52 mm	5 Nm	1175521	Komada	100 Komada
2056U 64 FT	58 mm	64 mm	5 Nm	1175645	Komada	100 Komada
2056U 70 FT	64 mm	70 mm	5 Nm	1175696	Komada	50 Komada
2056U 90 FT	82 mm	90 mm	5 Nm	1175904	Komada	25 Komada
