Napomena: ovaj proizvod je obustavljen. Proizvod koji ga zamjenjuje možete pronaći ovdje: 1186749 / Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom FT

Obujmica, 1-struka, s plastičnom pričvrsnom pločicom FT 46 | 52 | 5

Obujmica, 1-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1175521 | EAN 4012195073154

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

Prikladna za sve C-montažne profile sa širinom utora od 18 mm i 22 mm.

Pričvrsna pločica od polipropilena, bez halogena, svijetlosive boje RAL 7035.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,186 kg CO₂e / 1 Komad
Dimenzija	46-52mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika

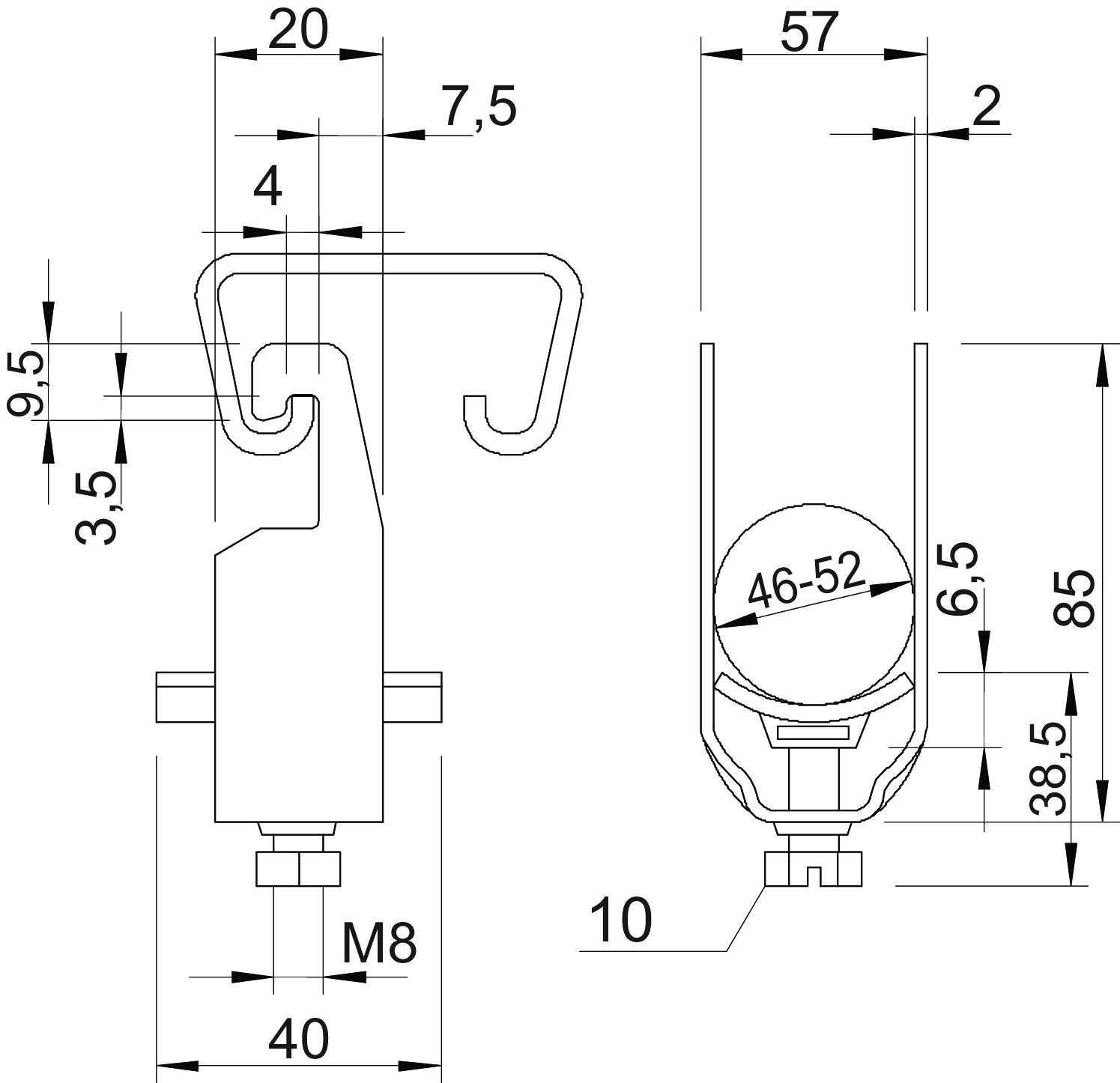

Mjera A	20 mm
Mjera B	57 mm
Mjera C	40 mm
Mjera G (mm)	M8
Mjera H	85 mm
Mjera L	38,5 mm
Mjera t	2 mm

Mjera x	6,5 mm
Način montaže	Montažni profil
otporno na udarce	ne
Područje zatezanja D maks.	52 mm
Područje zatezanja D min.	46 mm
Površina	vruće pocinčano
S metalnom pločicom	ne
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
za 1 kabel H	85 mm
za 1 kabel L	38,5
za 2 kabela H	140 mm
za 2 kabela L	45,5 mm
za maks. promjere cijevi	50 mm
za min. promjere cijevi	50 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
2056U 16 FT	12 mm	16 mm	3 Nm	1175165	Komada	100 Komada
2056U 22 FT	16 mm	22 mm	3 Nm	1175211	Komada	100 Komada
2056U 28 FT	22 mm	28 mm	3 Nm	1175289	Komada	100 Komada
2056U 34 FT	28 mm	34 mm	5 Nm	1175343	Komada	100 Komada
2056U 40 FT	34 mm	40 mm	5 Nm	1175408	Komada	100 Komada
2056U 46 FT	40 mm	46 mm	5 Nm	1175467	Komada	100 Komada
2056U 52 FT	46 mm	52 mm	5 Nm	1175521	Komada	100 Komada
2056U 64 FT	58 mm	64 mm	5 Nm	1175645	Komada	100 Komada
2056U 70 FT	64 mm	70 mm	5 Nm	1175696	Komada	50 Komada
2056U 90 FT	82 mm	90 mm	5 Nm	1175904	Komada	25 Komada
