Napomena: ovaj proizvod je obustavljen.
Proizvod koji ga zamjenjuje možete pronaći ovdje: 1186722 / Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom FT
- Opis proizvoda
-
Opis proizvoda
Prikladna za sve C-montažne profile sa širinom utora od 18 mm i 22 mm.
Pričvrsna pločica od polipropilena, bez halogena, svijetlosive boje RAL 7035.
- Tehnički podaci
-
Tehnički podaci

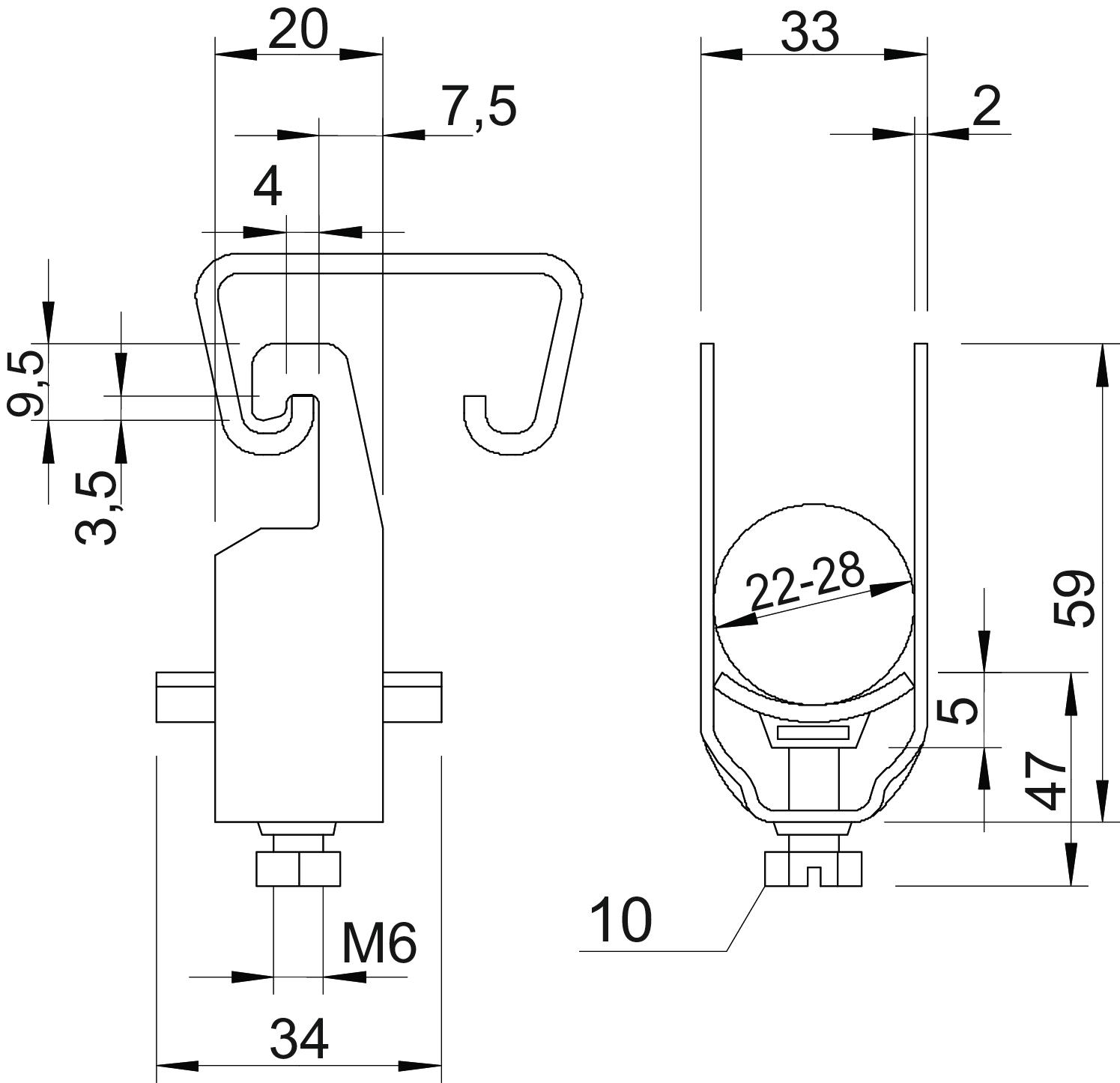

bez halogena da Broj kablova/cijevi 1 Dimenzija 22-28mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 3 Nm Materijal Čelik Materijal kade Plastika Mjera A 20 mm Mjera B 33 mm Mjera C 34 mm Mjera G (mm) M6 Mjera H 59 mm Mjera L 34 mm Mjera t 2 mm Mjera x 5 mm Način montaže Montažni profil otporno na udarce ne Područje zatezanja D maks. 28 mm Područje zatezanja D min. 22 mm Površina vruće pocinčano S metalnom pločicom ne S plastičnom posudom da Sa nasuprotnom pločicom ne za 1 kabel H 59 mm za 1 kabel L 34 za 2 kabela H 89 mm za 2 kabela L 47 mm za 3 kabela H 119 mm za 3 kabela L 47 mm za maks. promjere cijevi 25 mm za min. promjere cijevi 25 mm za montažni profil sa širinom proreza (s intervalom) maks. 22 mm za montažni profil sa širinom proreza (s intervalom) min. 18 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list 2056U 28 FT / 1175289 , 0.26MB , pdfIzjava o sukladnosti 2056U 28 FT / 1175289 , 0.15MB , pdfUK Izjava o sukladnosti 2056U 28 FT / 1175289 , 0.14MB , pdfREACH Izjava o sukladnosti 2056U 28 FT / 1175289 , 0.12MB , pdfRoHS Izjava o sukladnosti 2056U 28 FT / 1175289 , 0.12MB , pdf
