Nosač krovnih instalacija VA, za kosi krov 280 | 55 | 23

morepic-1

morepic-2

Nosač krovnih instalacija VA, za kosi krov

Brt. art. 5408047 | EAN 4012195674870

Brt. art. / Tip

Duljina	280 mm

Visina montaže	55 mm

Min. promjer vodiča

Opis proizvoda

Opis proizvoda

• Za polaganje isCon®-vodiča kod sedlastih krovova

• Držači vodiča s opružnim podloškama

Tehnički podaci

Tehnički podaci

Dimenzija	280mm
Duljina	280 mm
Materijal	Nehrđajući čelik 1.4301
Min. promjer vodiča	23
Mjera L	2,5 mm

Način montaže	vijčano spajanje
Način pričvršćivanja vodiča	s obujmicom
Priključak	Okrugli vodič
Primjena	Sedlasti krov
Visina montaže	55 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Visina montaže	Min. promjer vodiča	Brt. art.	Količina	Min. pak.
isCon H280 VA	280 mm	55 mm	23	5408047	Komada	25 Komada
isCon H280 26 VA	280 mm	55 mm	26	5408074	Komada	25 Komada

Preuzimanja

Podatkovni list isCon H280 VA / 5408047 , 0.16MB , pdf

Priručnik Priručnik za zaštitu od djelovanja munje , 2.10MB , pdf

Katalog Vanjska zaštita od udara munje , 19.55MB , pdf

EU izjava o sukladnosti EU izjava o sukladnosti ,

Preuzmi

EU izjava o sukladnosti EU izjava o sukladnosti ,

Preuzmi

Upute za montažu Dugačke upute za montažu isCon® , 11.88MB , pdf

Upute za instalaciju sustava isCon® system instructions , 2.36MB , pdf

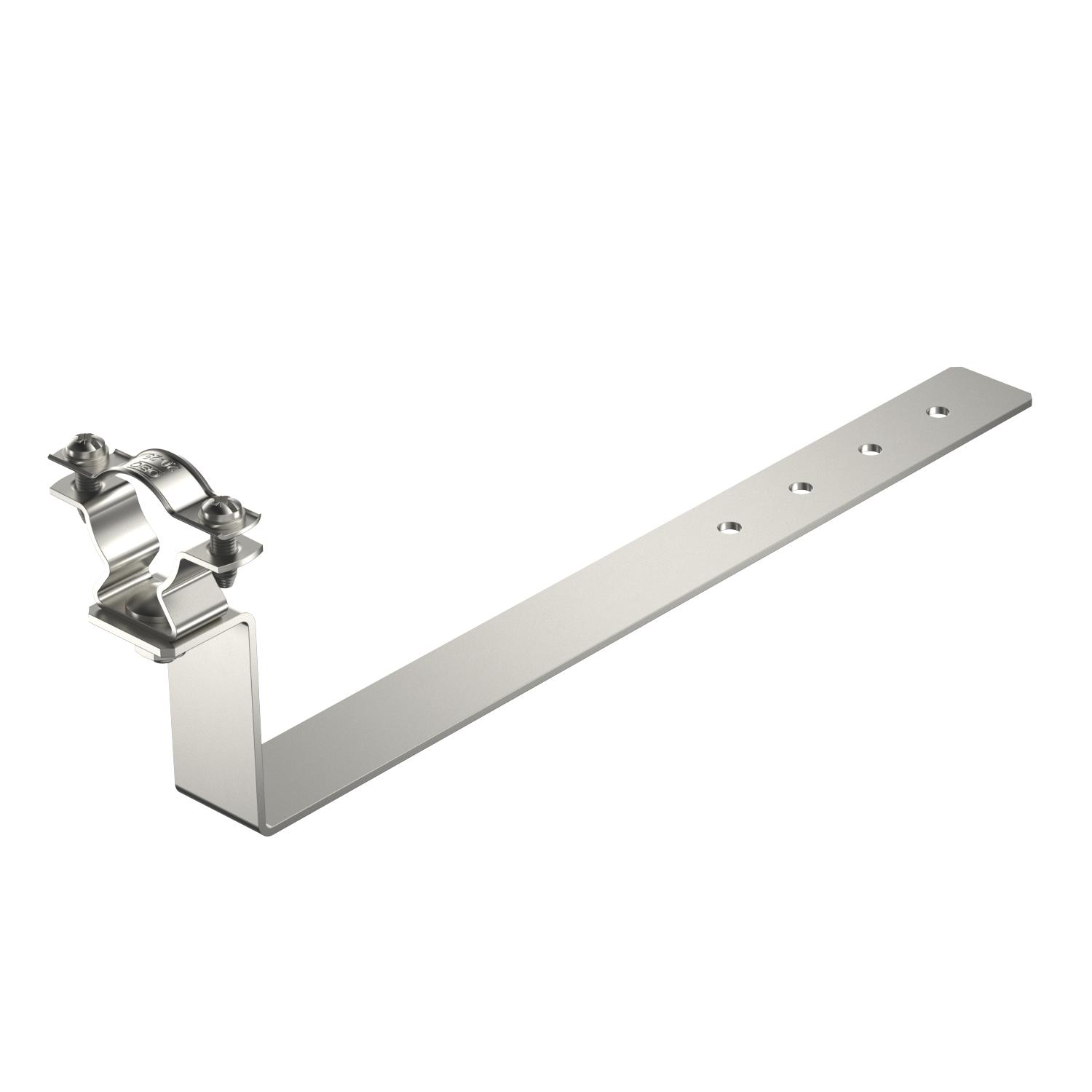

Grafički prikaz proizvoda isCon H280 VA / 5408047, 43.30 kB, jpg

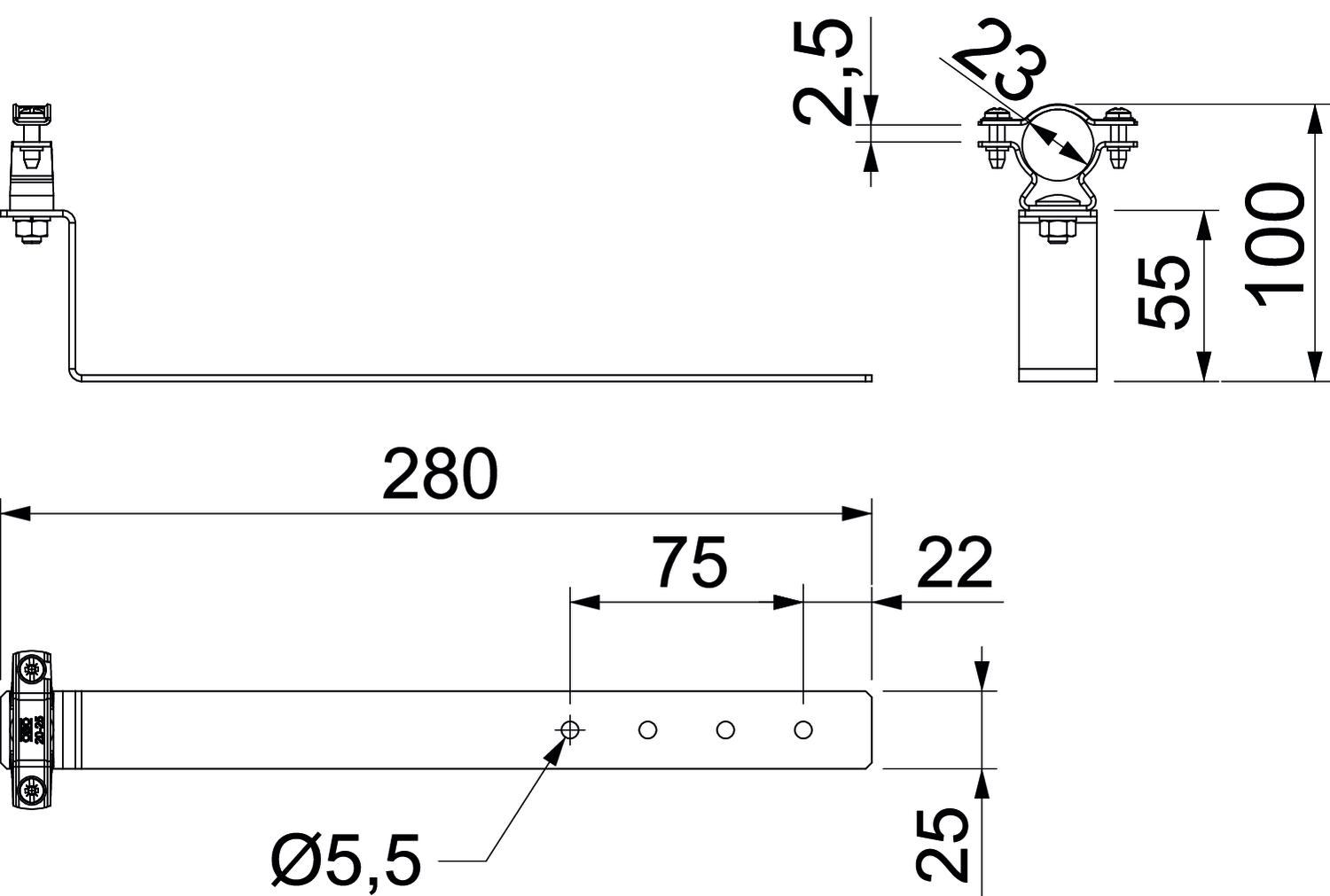

Dimenzionalni crtež isCon H280 VA / 5408047, 67.91 kB, jpg

isCon H280 VA / 5408047
