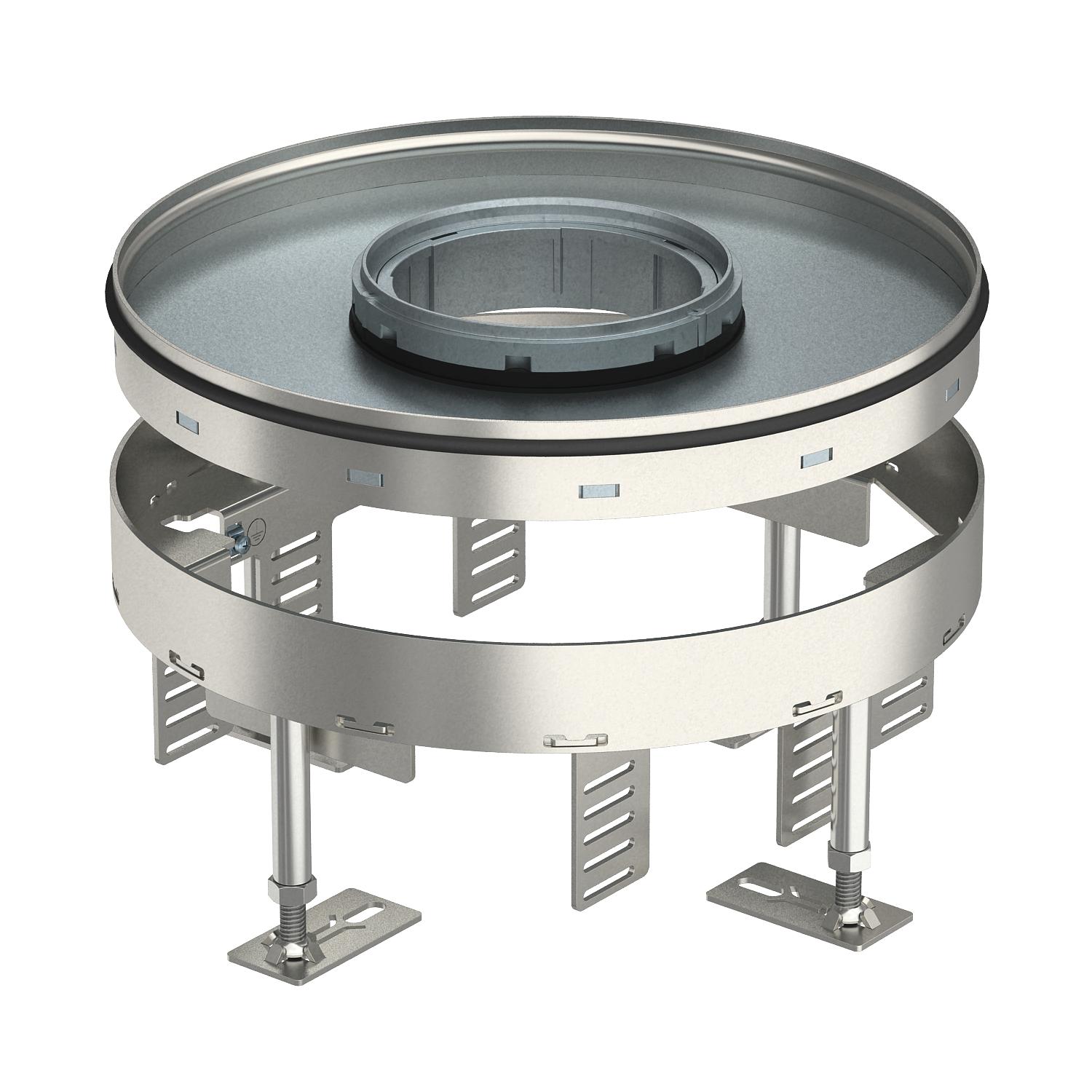

Nivelirajuća kazeta za tubus, RKFR, nehrđajući čelik
Brt. art. 7409428 | EAN 4012195869511
- Opis proizvoda
-
Opis proizvodaNivelirajuća kazeta veličine R7, za tubus, za ugradnju elektroelemenata u podove sa suhim ili morkim održavanjem u zatvorenom prostoru.
Nivelirajuća kazeta s tubusom, s 3 komore. Mogu se instalirati 2 pokrovne pločice APMT2 i jedan APMT5. Za ugradnju univerzalnih nosača 2x UT3 i 1x UT 4, za 7 standardnih ili 10 Modul 45 elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

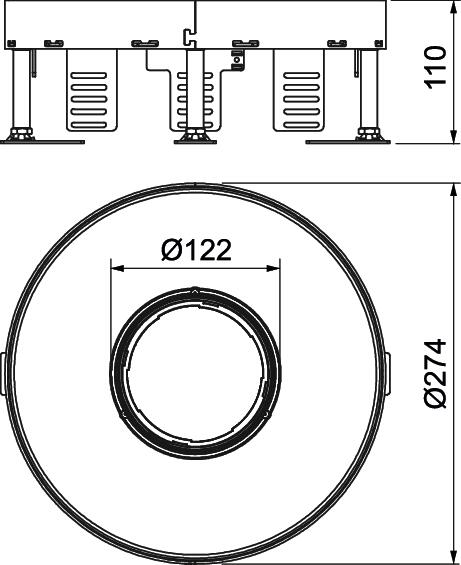

Broj izvoda vodiča 1 Broj ugradnih elemenata 10 Broj ugradnih kutija 3 Debljina podne obloge 25 mm Dimenzija Ø275mm Dubina za ugradnju 110 mm Duljina 274 mm Izvedba okruglo Izvedba izlaza za kabele Potopni tubus Maks. visina poda 155 mm Materijal Nehrđajući čelik 1.4301 Min. područje niveliranja 110 mm Min. visina poda 110 mm Mjera h 110 mm Nazivna veličina za ugradbene elemente R7 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda mokro Odvojivo ne Područje niveliranja, maks. 155 mm Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Promjer ugradnje 275 Širina 274 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava UT3 / UT4 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 5000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP44 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Tubus s ravnim poklopcem i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 GV 7428140 1 Komada

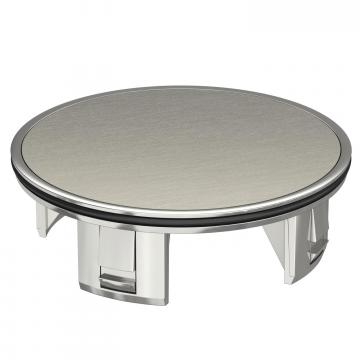

Tubus s ravnim poklopcem bez ručice, za kazetne okvire i nivelirajuće kazete
TUK2 V 7428141 1 Komada

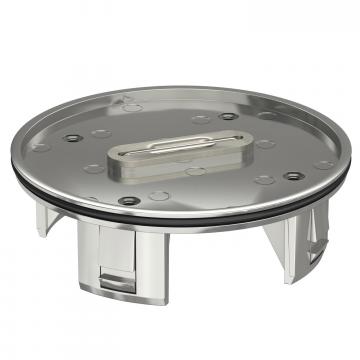

Tubus s upuštenim poklopcem za podnu oblogu i ručicom, za kazetne okvire i nivelirajuće kazete
TUK2 G4 7428142 1 Komada
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Vakuumski podizač, 300 N
WZ 1029 7408634 1 Komada - Preuzimanja
-
Podatkovni list RKFR2 7 V25 / 7409428 , 0.21MB , pdfOdobrenje VDE odobrenje RK RKN , 0.18MB , pdfSigurnosno-tehnički list Napomene za polaganje podova i njegu podnih kutija i kazeta. , 0.05MB , pdfUpute za uporabu Upute za uporabu PF-G , 2.00MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
